Das Projekt
Die Projekte umfassen die Montage von sieben Photovoltaik-Dachkonstruktionen an zwei verschiedenen Standorten. Zu den Aufgaben von GH Hervouet gehören die Planung, die statische Berechnung, die Bemessung der Stahlkomponenten, die Herstellung und die Montage, um die Sicherheit und die Dauerhaftigkeit der Strukturen zu gewährleisten.

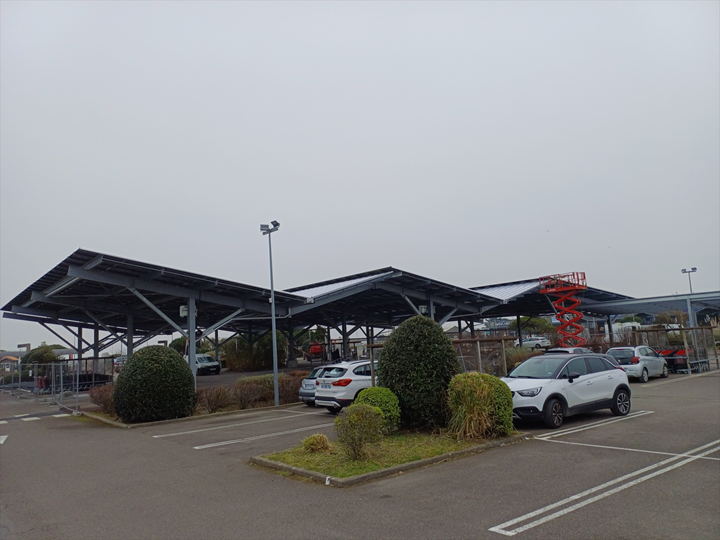

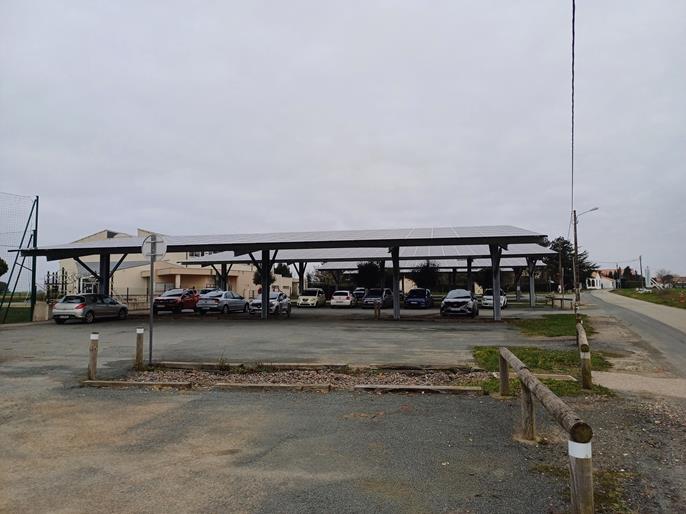

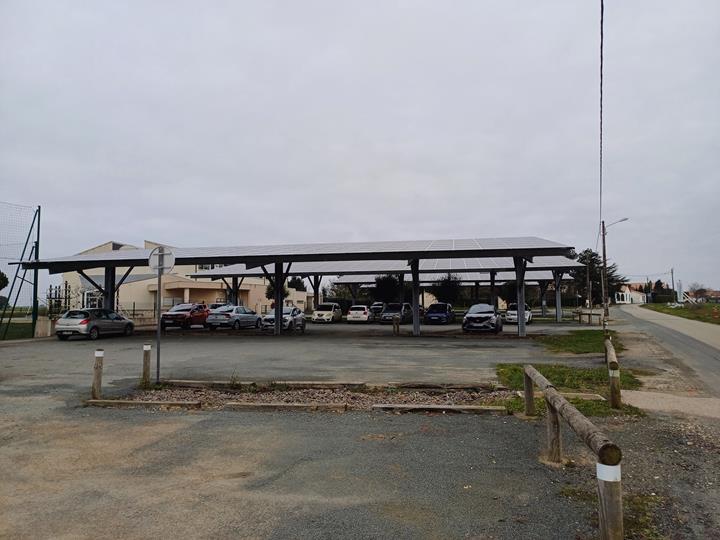

Auf dem Parkplatz der Sporthalle in Longeville-sur-Mer wurden vier Fotovoltaikanlagen mit transparenten Paneeldächern zwischen den Anlagen installiert, um den Witterungsschutz zu verbessern und die geparkten Fahrzeuge zu schützen. In Noirmoutier wurde der Intermarché-Parkplatz mit drei Strukturen ausgestattet, die durch transparente Platten miteinander verbunden sind.

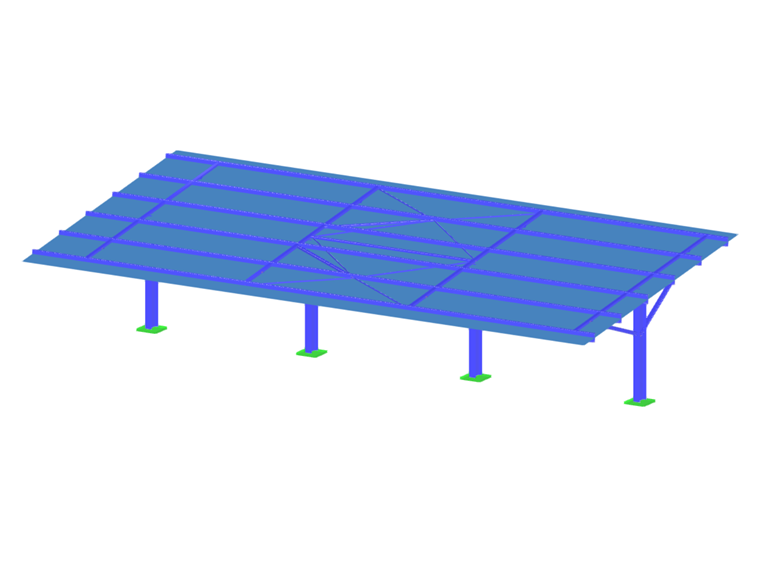

Die Überdachungen haben eine Rampenlänge von 12,36 m und eine Länge zwischen 25,7 m und 30,3 m. Die lichtdurchlässigen Dächer haben eine Breite zwischen 6,3 m und 6,5 m. Die Mindestdurchfahrtshöhe unter den Konstruktionen beträgt 3,3 m, so dass sie sowohl für Kleinfahrzeuge als auch für Nutzfahrzeuge geeignet sind.
Statische Analyse

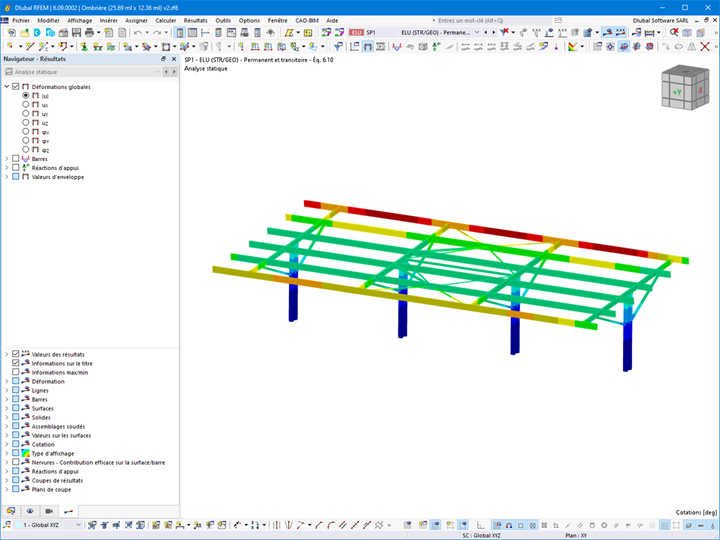

Es wurde eine statische Analyse durchgeführt, um die Widerstandsfähigkeit der Dachkonstruktionen gegen verschiedene mechanische und klimatische Beanspruchungen zu ermitteln.

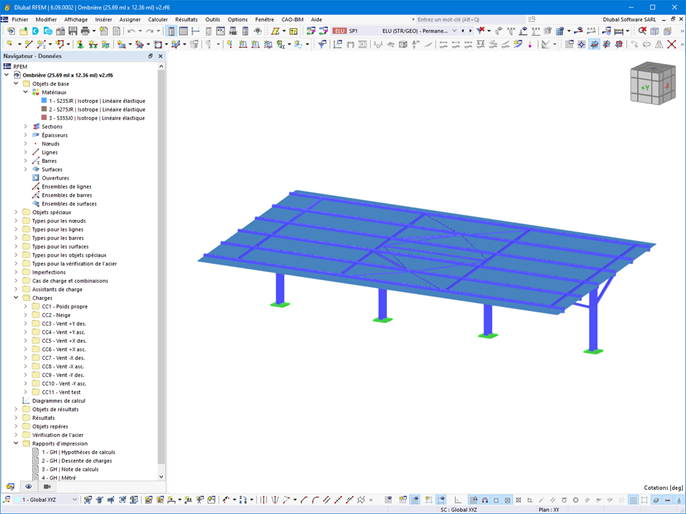

Die Metallkomponenten wurden mit dem Add-On 'Stahlbemessung' analysiert, um die Biege-, Druck- und Knickfestigkeit gemäß Eurocode 3 und dem französischen Anhang zu gewährleisten.
Die Fundamente wurden berücksichtigt, um die Gesamtstabilität der Dachkonstruktionen im Falle von vertikalen und horizontalen Lasten zu gewährleisten.
| Ort | Rue de Noirmoutier 85680 La Guérinière Salle Omnisport 85560 Longeville-sur-Mer Frankreich |
| Planungsbüro | GH Hervouet |
