Prezentacja projektów
Projekty dotyczą instalacji siedmiu zadaszeń fotowoltaicznych na dwóch odrębnych miejscach. Misja GH Hervouet obejmuje projektowanie, analizę konstrukcji, weryfikację połączeń stalowych, a także produkcję i montaż w celu zapewnienia bezpieczeństwa i trwałości instalacji.

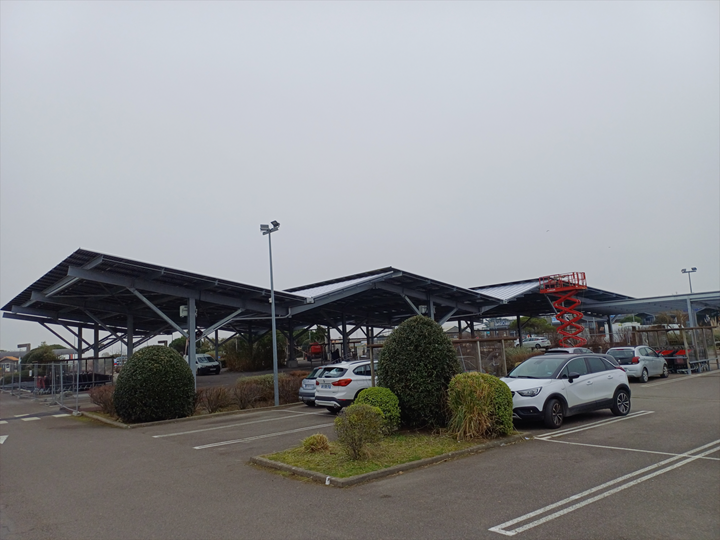

Na parkingu przy hali sportowej w Longeville-sur-Mer zainstalowano cztery zadaszenia fotowoltaiczne z dachami z przezroczystych paneli, umieszczonymi pomiędzy konstrukcjami, w celu poprawy ochrony przed niekorzystnymi warunkami pogodowymi, a także jako zadaszenie dla pojazdów. W Noirmoutier, parking Intermarché został wyposażony w trzy zadaszenia, które są ze sobą połączone przez przezroczyste panele.

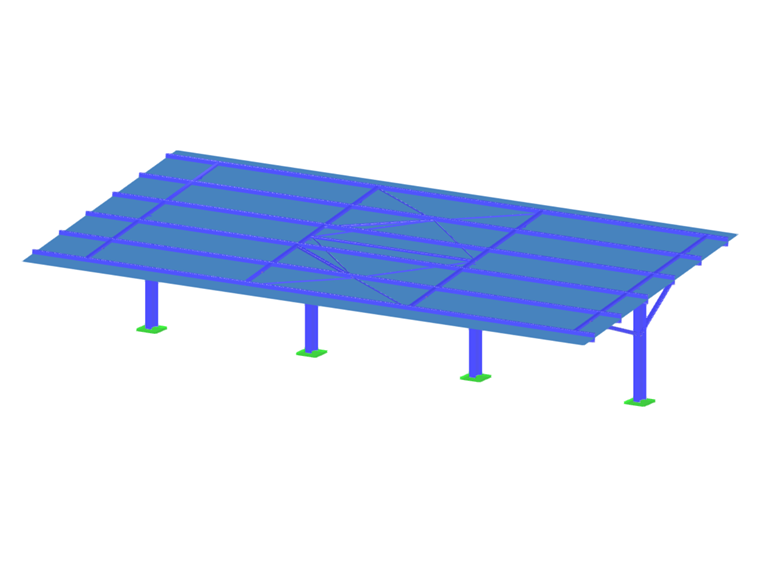

Zadaszenia mają długość spadku wynoszącą 12,36 m oraz długość pomiędzy 25,7 m a 30,3 m. Dachy przezroczyste mają długości od 6,3 m do 6,5 m. Minimalna wysokość przejazdu pod konstrukcjami wynosi 3,3 m, co pozwala na wjazd pojazdów lekkich i użytkowych.

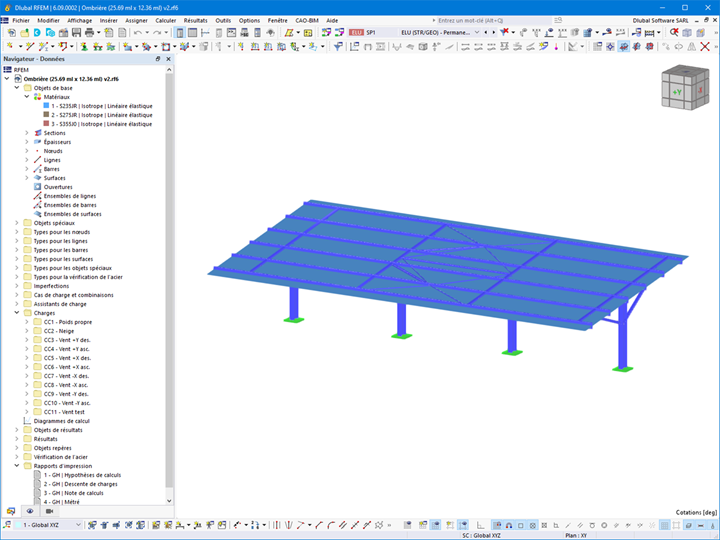

Obliczenia konstrukcyjne

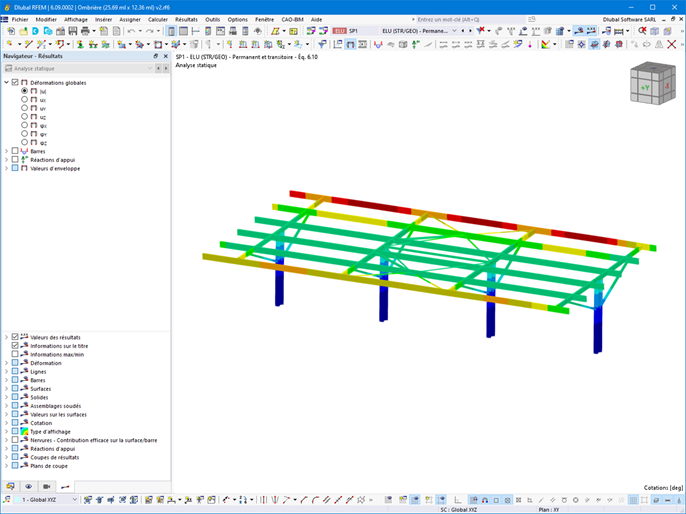

Przeprowadzono analizę konstrukcji w celu weryfikacji odporności zadaszeń na różne obciążenia mechaniczne i klimatyczne.
Elementy metalowe zostały przeanalizowane, aby zapewnić odporność na zginanie, ściskanie i wyboczenie zgodnie z Eurokodem 3 i załącznikiem francuskim, dzięki modułowi Weryfikacja stali.
Podstawy zostały uwzględnione w celu zapewnienia ogólnej stabilności zadaszeń wobec obciążeń pionowych i poziomych.
| Miejsce | Rue de Noirmoutier 85680 La Guérinière Hala sportowa 85560 Longeville-sur-Mer Francja |
| Obliczenia konstrukcyjne | GH Hervouet |
