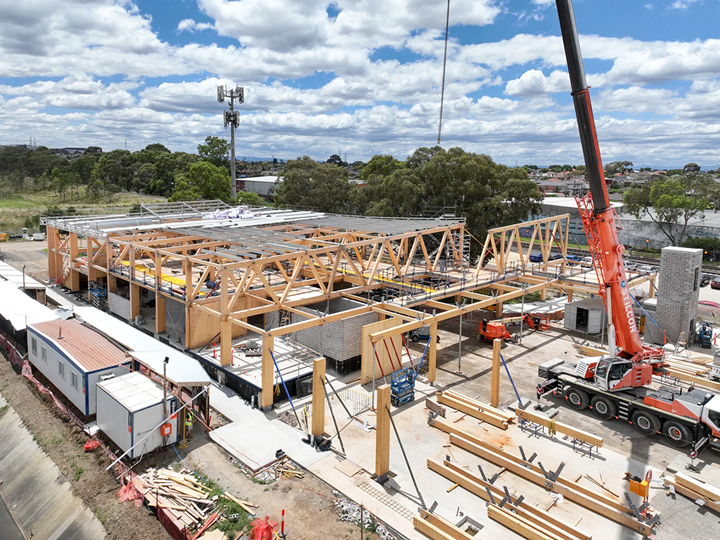

Депо Сэйджес Роуд в Гленрое, Австралия

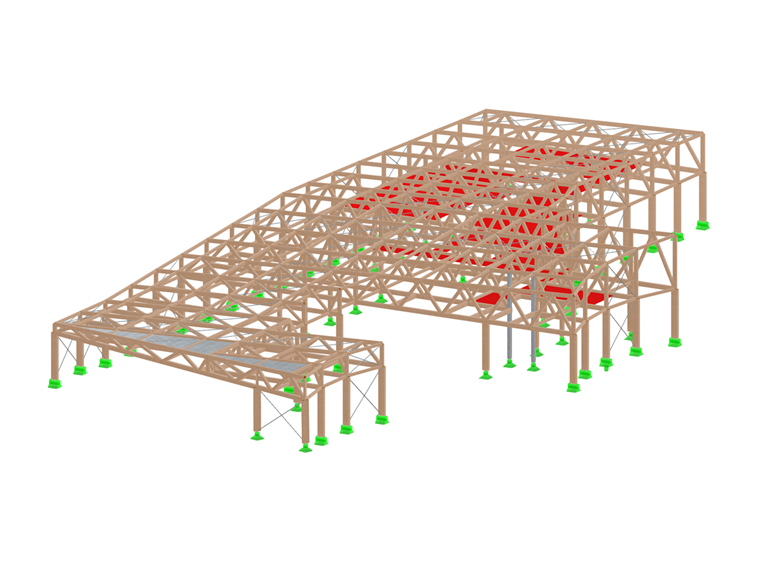

Депо на Сейджес Роуд представило собой несколько инженерных и архитектурных вызовов. Проект включает в себя 20 очень сложных клееных деревянных (GLT) ферм различной высоты и конфигурации. Каждая ферма уникальна и требует индивидуального инженерного решения. Офисы были интегрированы между нижними и верхними поясами ферм, что потребовало точного структурного планирования для поддержания стабильности при обеспечении функциональных рабочих пространств.

Кроме того, горизонтальные плиты CLT были спроектированы с отверстиями, чтобы обеспечить визуальную связь между этажами и усилить ощущение открытости. Эти плиты должны были выступать в роли жестких диафрагм для обеспечения эффективного распределения нагрузок и поддержки архитектурного дизайна.

Координация с местными архитекторами SxWA и генеральным подрядчиком, строительной инженерией, а также соблюдение Eurocode 5, Eurocode 3 и Австралийского строительного кодекса добавили сложности, объединяя международные стандарты с местными требованиями.

Структурный анализ и проектирование

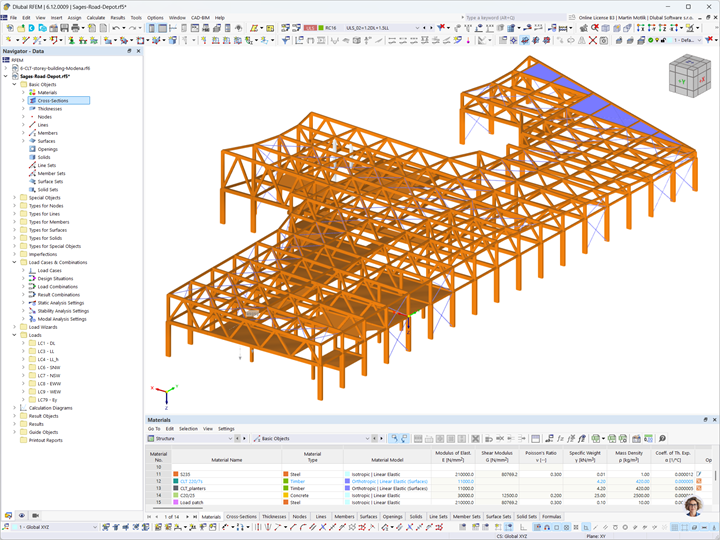

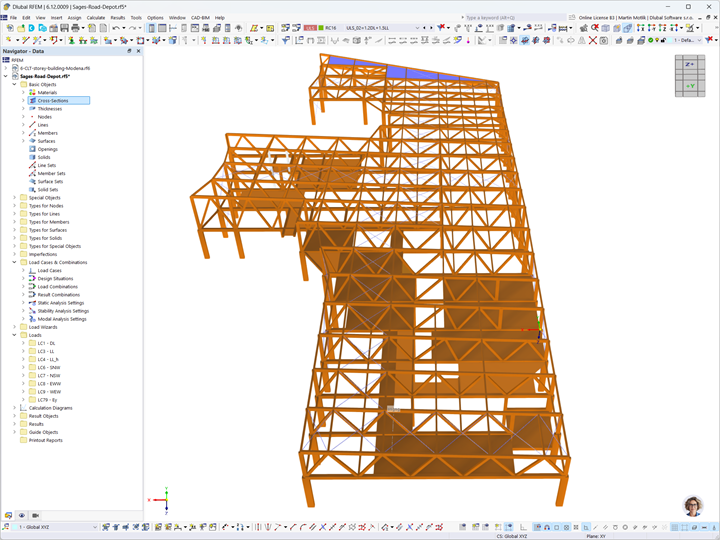

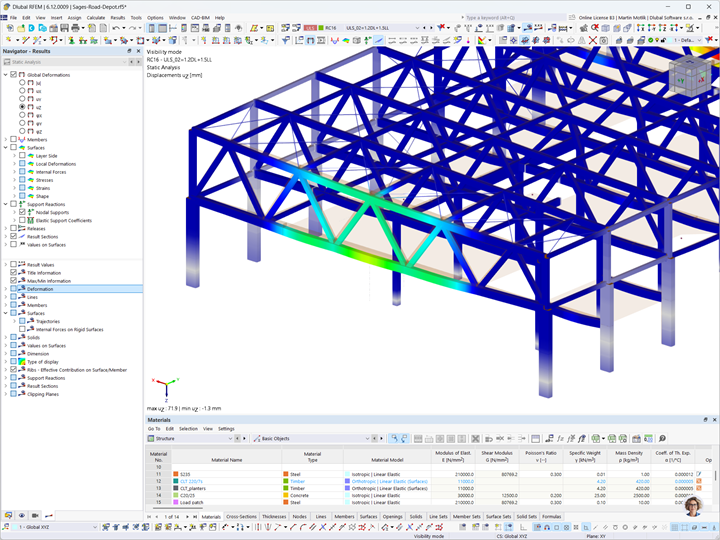

Ergodomus Timber Engineering внедрила передовой BIM-работочий процесс, чтобы создать детализированные чертежи до уровня детализации LOD 400 и обеспечить бесшовную координацию среди всех участников. Анализ методом конечных элементов (FEM) в RFEM был проведен для проверки структуры каждой уникальной GLT фермы, с учетом их различных геометрий и условий нагрузки.

Плиты CLT были спроектированы для выполнения функций жестких диафрагм, улучшая боковую стабильность и эффективно распределяя вертикальные и горизонтальные нагрузки по зданию. Индивидуально спроектированные стальные и деревянные соединения были тщательно разработаны для передачи сил через несколько этажей, сохраняя архитектурную элегантность.

Тесное сотрудничество с SxWA и строительной инженерией обеспечило соответствие между замыслом проектирования, методологией строительства и монтажом на месте. Через предварительное изготовление вне строительной площадки, гибридное деревянно-бетонное строительство и строгий структурный анализ проект успешно предоставляет функциональное, визуально впечатляющее и ориентированное на сообщество эксплуатационное депо.
