Projekt budynku Sages Road Depot w Australii

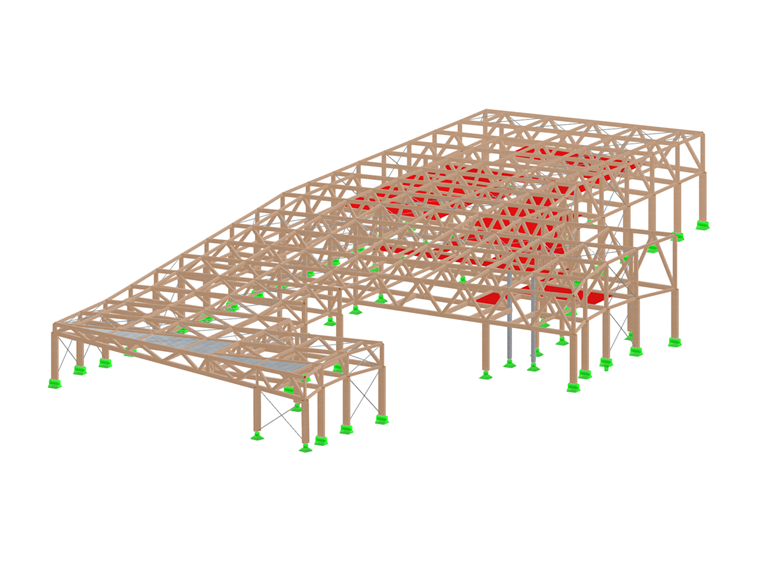

Magazyn Sages Road stanowił kilka wyzwań inżynierskich i architektonicznych. Projekt obejmuje 20 wysoce skomplikowanych kratownic z drewna klejonego warstwowo (GLT) o różnej wysokości i konfiguracji. Każda kratownica jest unikalna i wymaga indywidualnego rozwiązania inżynierskiego. Biura zostały wbudowane pomiędzy dolną a górną kratownicą, co wymagało precyzyjnego planowania konstrukcyjnego w celu zapewnienia stateczności przy jednoczesnym uwzględnieniu funkcjonalnych przestrzeni roboczych.

Dodatkowo, poziome elementy prefabrykowane z CLT zostały zaprojektowane z otworami w celu zapewnienia wizualnej łączności między piętrami i zwiększenia poczucia otwartej przestrzeni. Te prefabrykaty musiały działać jako sztywne przepony aby zapewnić skuteczne rozłożenie obciążenia i wspierać projekt architektoniczny.

Koordynacja działań z lokalnymi architektami SxWA oraz głównym wykonawcą Building Engineering, przy jednoczesnym przestrzeganiu Eurokodu 5, Eurokodu 3 oraz australijskich przepisów budowlanych, dodatkowo zwiększyła złożoność projektu, łącząc międzynarodowe normy z lokalnymi wymaganiami.

Analiza konstrukcyjna

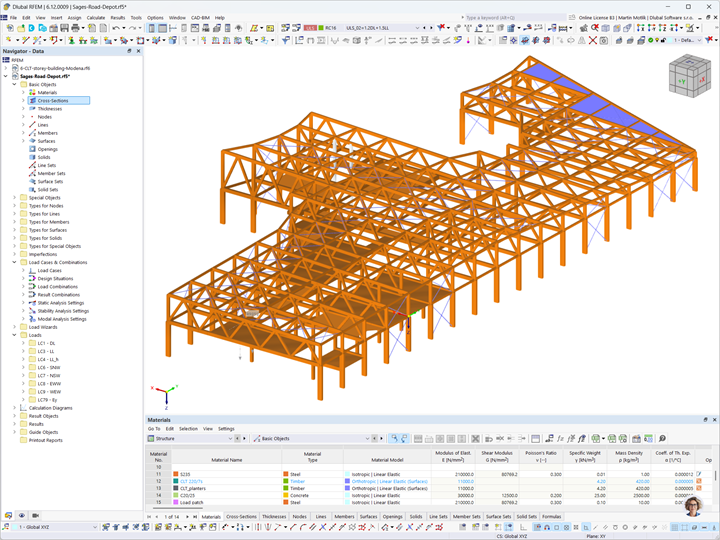

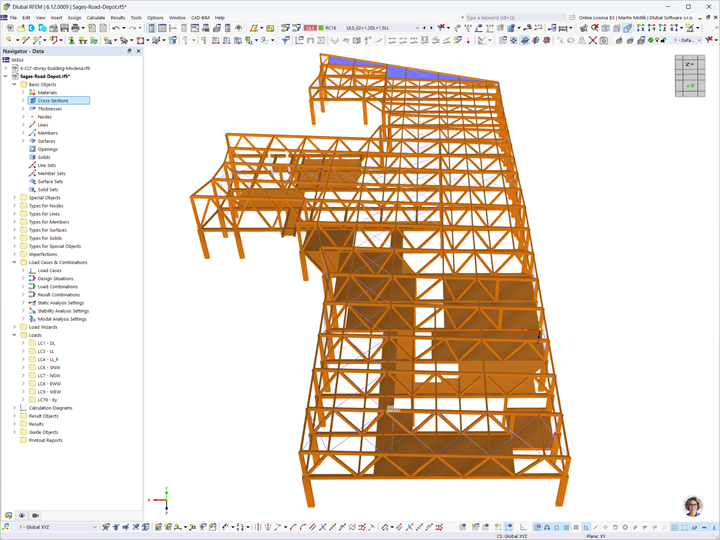

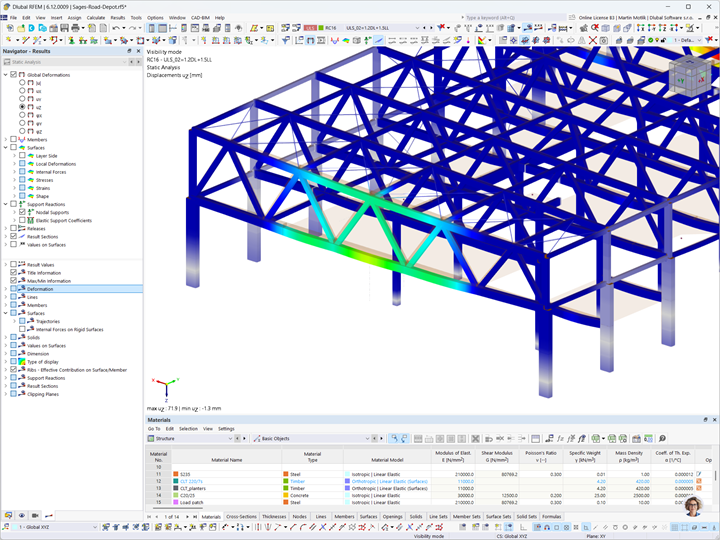

Ergodomus Timber Engineering wdrożył zaawansowany przepływ pracy BIM do produkcji szczegółowych rysunków do poziomu LOD 400, zapewniając płynną koordynację między wszystkimi interesariuszami. Analizę Metodą Elementów Skończonych (MES) w RFEM przeprowadzono w celu weryfikacji integralności konstrukcyjnej każdej unikalnej kratownicy GLT, uwzględniając ich różnorodne geometrie i warunki obciążenia.

Prefabrykaty CLT zostały zaprojektowane jako sztywne przepony, wzmacniając stateczność boczną oraz efektywnie rozpraszając obciążenia pionowe i poziome w budynku. Starannie zaprojektowane połączenia stalowo-drewniane zostały przygotowane do przenoszenia sił przez kilka pięter, przy zachowaniu elegancji założonej w projekcie architektonicznym.

Bliska współpraca z SxWA i Building Engineering zapewniła spójność między zamysłem projektowym, metodologią budowy a montażem na miejscu. Dzięki prefabrykacji poza placem budowy, hybrydowej konstrukcji drewniano-betonowej oraz rygorystycznej analizie strukturalnej, projekt z powodzeniem zapewnia magazyn, który jest jednocześnie funkcjonalny, efektowny wizualnie i zorientowany na lokalną społeczność.
