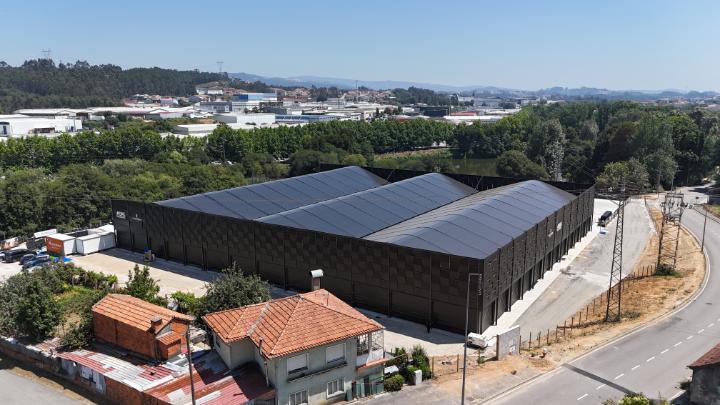

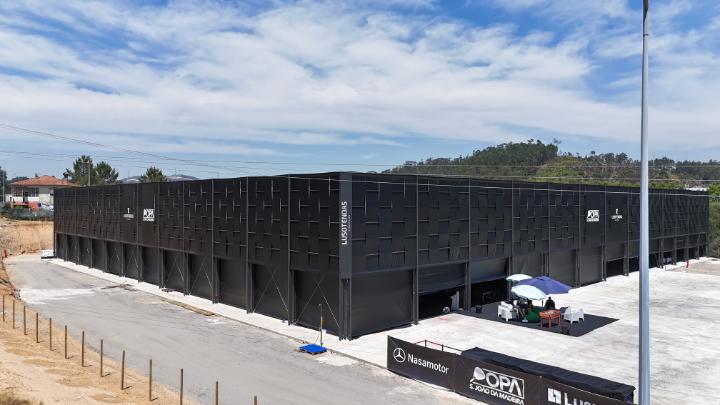

Проект представляет собой крупный многофункциональный спортивный комплекс в Сан-Жуан-да-Мадейра, Португалия, предназначенный в первую очередь для падл-тенниса и тенниса. Архитектурная концепция была направлена на создание лёгкого, открытого и гибкого спортивного сооружения, обеспечивающего защиту от погодных условий круглый год и при этом сохраняющего тесную связь с окружающим зелёным пространством.
Комплекс имеет около 4 103 м² (44 164 фут²) крытых игровых площадей. Окончательная планировка включает три теннисных корта и девять кортов для падл-тенниса, что оптимизирует доступное пространство при сохранении предпочтительной ориентации теннисных кортов с севера на юг.

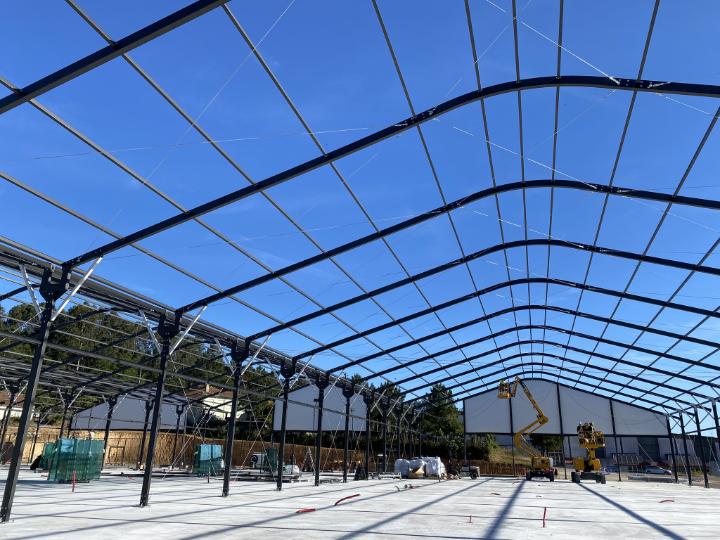

Основное ограждающее сооружение имеет размеры приблизительно 68 м × 60 м (223 фута × 197 футов) и состоит из модульной системы прессованных алюминиевых рам портального типа, ферм и продольных элементов, соединённых высокопрочными стальными компонентами. Все основные элементы собираются механически с помощью болтовых соединений, что делает конструкцию полностью разборной. Общая устойчивость обеспечивается взаимодействием алюминиевых рам, продольных элементов и стальных растяжек. Ограждающая оболочка здания состоит из лёгких ПВХ-мембран, поддерживаемых основной конструкцией и вторичной алюминиевой каркасной системой.
Основной инженерной задачей была разработка крупного, лёгкого и полностью разборного ограждающего сооружения с использованием тонкостенных алюминиевых профилей специального изготовления, при одновременном контроле общей устойчивости, эффектов второго порядка и деформаций по эксплуатационной пригодности. Взаимодействие между рамами портального типа и системой связей потребовало учёта полного трёхмерного поведения конструкции.

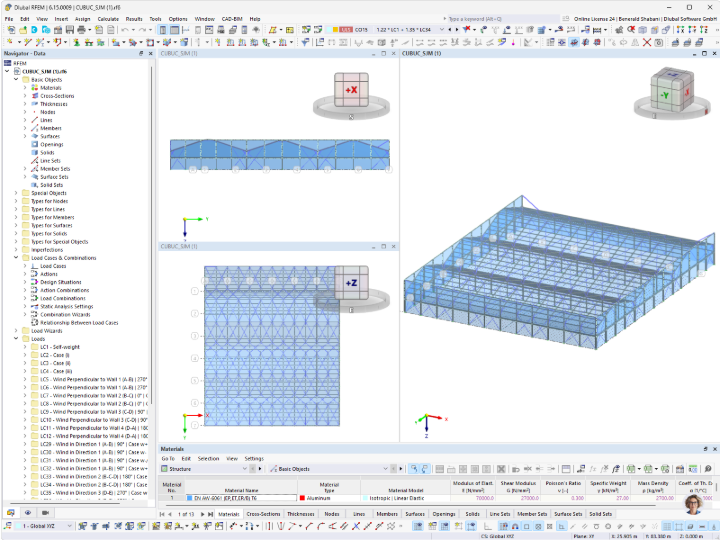

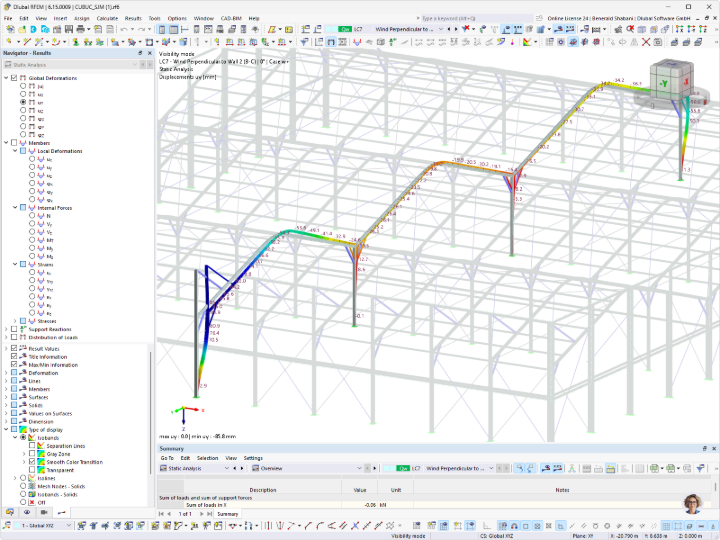

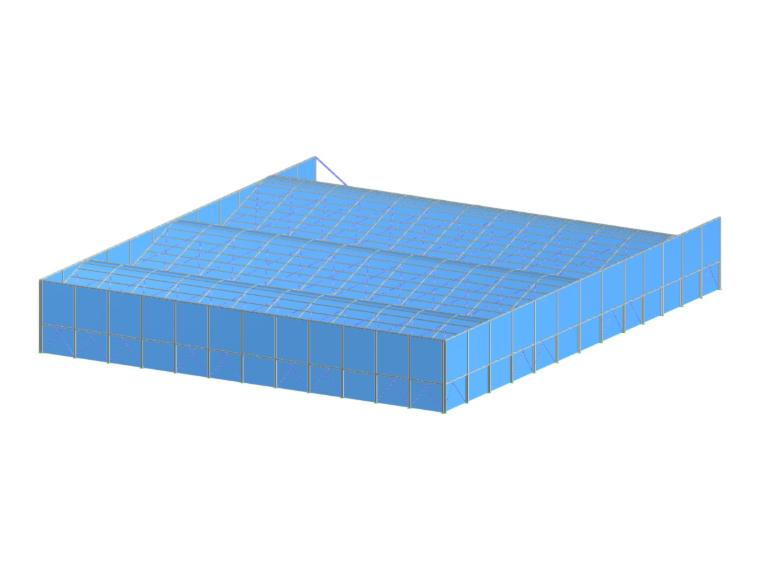

RFEM 6 использовался для создания полной трёхмерной конечно-элементной модели. Расчёт включал геометрическую нелинейность, эффекты второго порядка P-Δ и P-δ, а также геометрические несовершенства. Дополнительный модуль Aluminum Design использовался для проверок по предельным состояниям несущей способности и эксплуатационной пригодности согласно Еврокоду 9, включая проверки сопротивления элементов и деформаций.
RSECTION был особенно важен для оригинальных прессованных алюминиевых профилей, которые отсутствовали в стандартных библиотеках поперечных сечений. Фактическая геометрия этих поперечных сечений импортировалась непосредственно из файлов DXF, что позволяло учитывать реальные характеристики поперечных сечений и распределения напряжений при проектировании.
Совместное использование RFEM и RSECTION позволило выполнить анализ полного трёхмерного поведения конструкции с сохранением фактической геометрии специальных алюминиевых поперечных сечений. Это обеспечило эффективную основу для оптимизации конструкции и детального проектирования.
| Место | Улица Групу Патриотику Санжуаненсе, Сан-Жуан-да-Мадейра, Авейру, Португалия |
| Владелец проекта | ООО «МСДБ Инвестментс» |
| Архитектурное проектирование | Нуну Рикарду Кошта Рейш |
| Инженер-проектировщик | Жоана Моура Кампуш – Lusotendas |
| Расчет и проектирование несущих конструкций и поставщик | Lusotendas |
