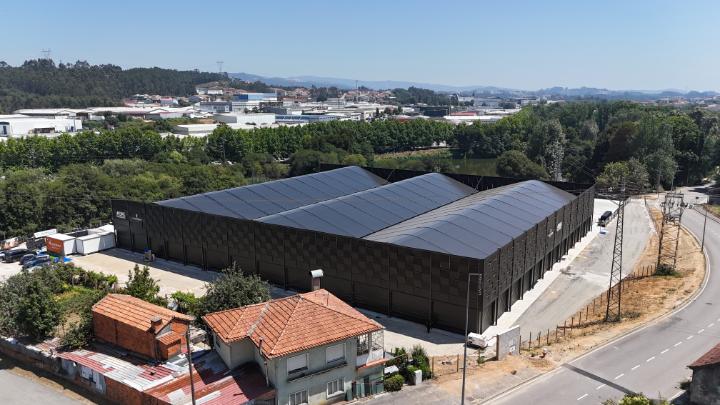

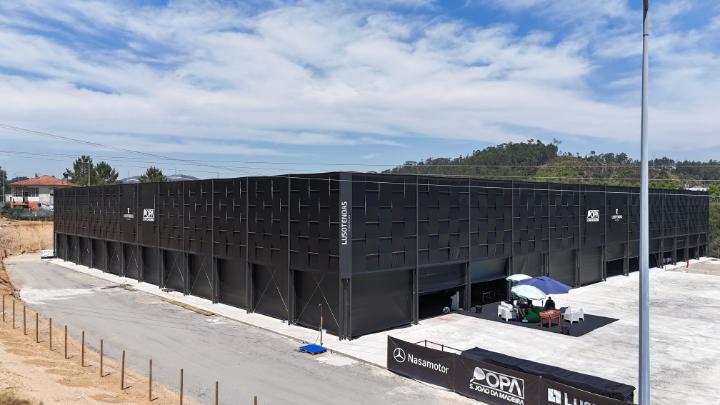

O projeto apresenta um grande complexo multidesportivo em São João da Madeira, Portugal, concebido principalmente para padel e ténis. O conceito arquitetónico centrou-se na criação de uma instalação desportiva leve, aberta e flexível, que oferece proteção contra as intempéries durante todo o ano, mantendo ao mesmo tempo uma forte ligação ao espaço verde envolvente.
O complexo dispõe de aproximadamente 4.103 m² (44.164 ft²) de áreas de jogo cobertas. O layout final inclui três courts de ténis e nove courts de padel, o que otimiza o espaço disponível, mantendo a orientação preferencial norte-sul dos courts de ténis.

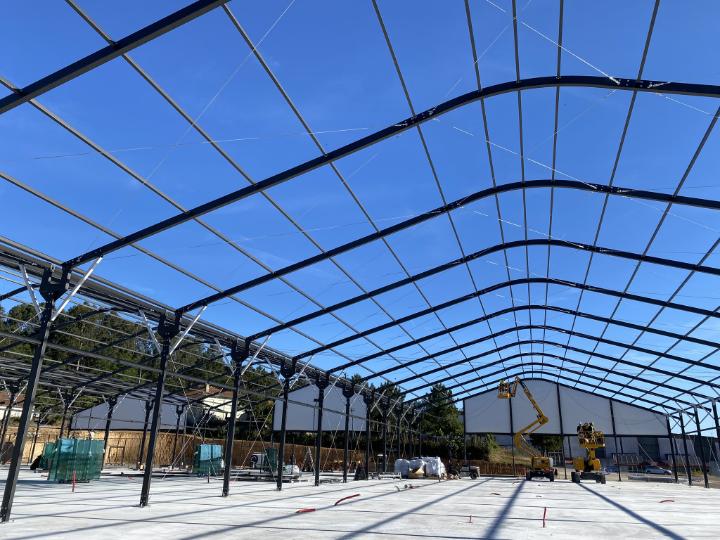

O recinto principal mede aproximadamente 68 m × 60 m (223 ft × 197 ft) e consiste num sistema modular de pórticos de alumínio extrudido, treliças e elementos longitudinais ligados por componentes de aço de alta resistência. Todos os elementos principais são montados mecanicamente através de ligações aparafusadas, o que torna a estrutura totalmente desmontável. A estabilidade global é garantida pela interação entre os pórticos de alumínio, os elementos longitudinais e os cabos de contraventamento de aço. O invólucro do edifício é constituído por membranas leves de PVC apoiadas na estrutura principal e num sistema secundário de estrutura de alumínio.
O principal desafio de engenharia foi desenvolver um recinto de grandes dimensões, leve e totalmente desmontável, utilizando perfis de alumínio esbeltos e personalizados, controlando simultaneamente a estabilidade global, os efeitos de segunda ordem e as deformações em estado limite de utilização. A interação entre os pórticos e o sistema de contraventamento exigiu a consideração do comportamento tridimensional completo da estrutura.

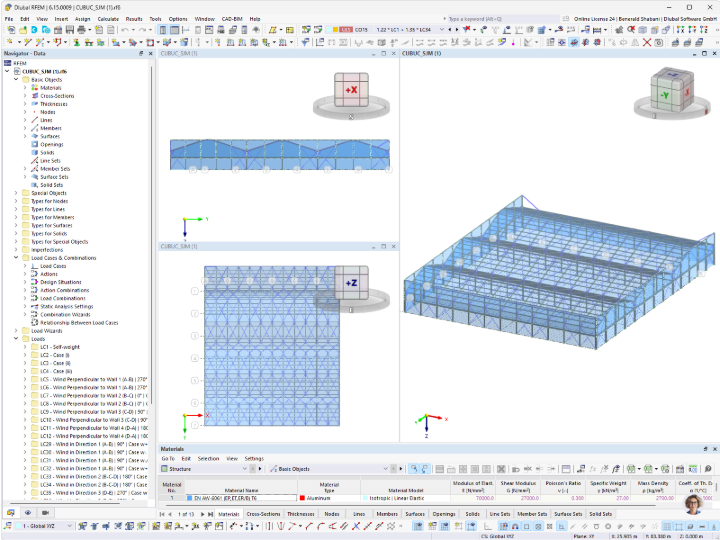

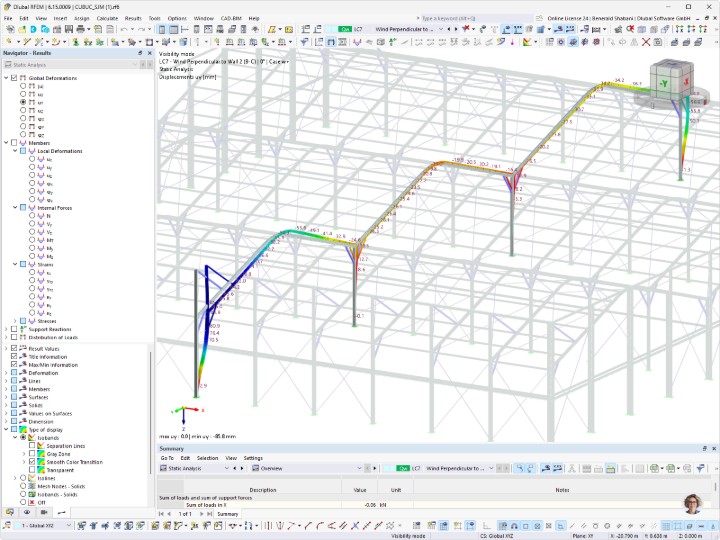

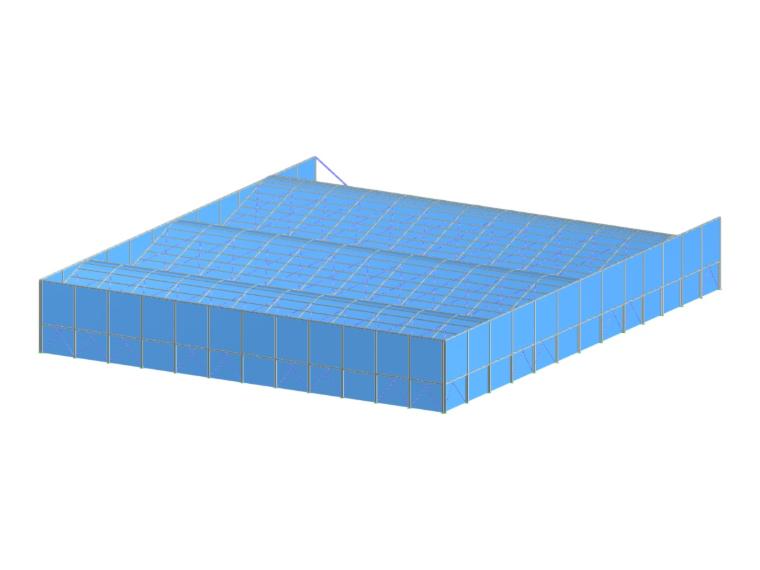

O RFEM 6 foi utilizado para desenvolver o modelo de elementos finitos 3D completo. A análise incluiu a não linearidade geométrica, os efeitos de segunda ordem P-Δ e P-δ e as imperfeições geométricas. O módulo Aluminum Design foi utilizado para as verificações de dimensionamento nos estados limites último e de utilização de acordo com o Eurocódigo 9, incluindo verificações de resistência dos elementos e de deformação.
O RSECTION foi particularmente importante para os perfis de alumínio extrudido proprietários que não estavam disponíveis nas bibliotecas de secções transversais padrão. A geometria real destas secções transversais foi importada diretamente de ficheiros DXF, permitindo que as propriedades reais da secção transversal e as distribuições de tensão fossem consideradas no dimensionamento.
A combinação do RFEM e do RSECTION permitiu a análise do comportamento tridimensional completo, preservando a geometria real das secções transversais de alumínio personalizadas. Isto proporcionou uma base eficiente para a otimização estrutural e o dimensionamento detalhado.
| Local | Rua Grupo Patriótico Sanjoanense, São João da Madeira, Aveiro, Portugal |
| Dono do projeto | MSDB Investments, Lda |
| Projeto arquitetónico | Nuno Ricardo Costa Reis |
| Engenheiro de estruturas | Joana Moura Campos – Lusotendas |
| Dimensionamento de sistemas estruturais e fornecimento | Lusotendas |
