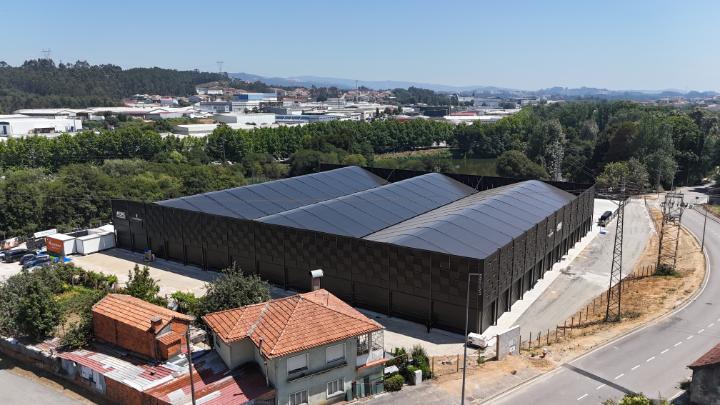

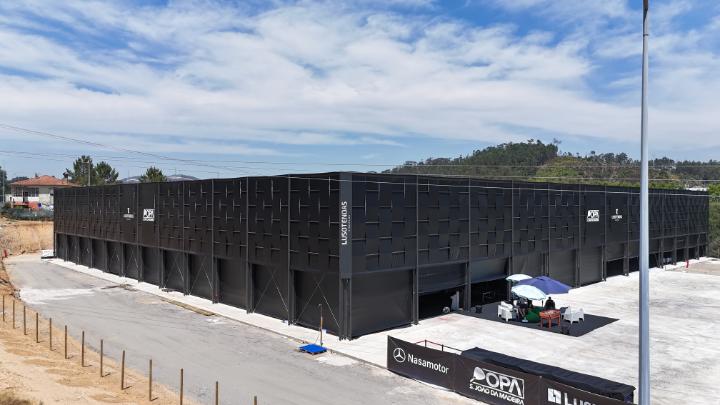

Das Projekt umfasst einen großen Multisportkomplex in São João da Madeira, Portugal, der in erster Linie für Padel und Tennis konzipiert wurde. Im Mittelpunkt des architektonischen Konzepts stand die Schaffung einer leichten, offenen und flexiblen Sportanlage, die das ganze Jahr über Schutz vor Witterungseinflüssen bietet und gleichzeitig eine starke Verbindung zu den umliegenden Grünflächen aufrechterhält.
Die Anlage verfügt über eine überdachte Spielfläche von ca. 4.103 m² (44.164 ft²). Das endgültige Layout umfasst drei Tennisplätze und neun Padelplätze, wodurch der verfügbare Platz optimal genutzt wird und gleichzeitig die gewünschte Nord-Süd-Ausrichtung der Tennisplätze beibehalten wird.

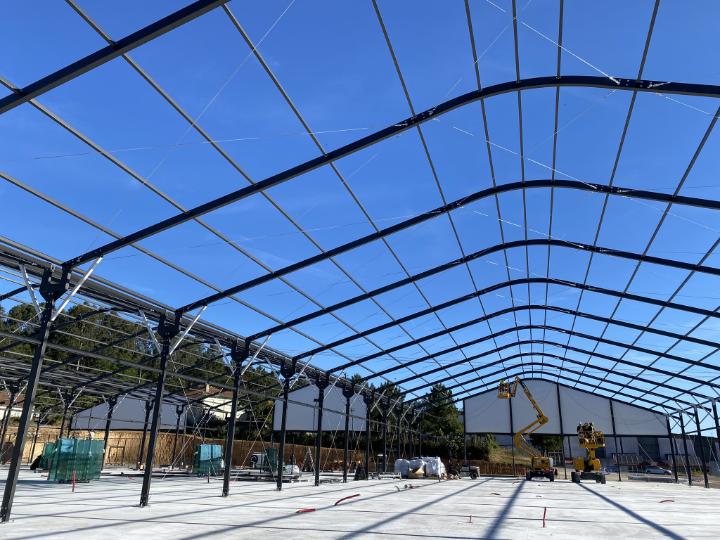

Die Hauptanlage misst etwa 68 m × 60 m (223 ft × 197 ft) und besteht aus einem modularen System aus stranggepressten Aluminium-Portalrahmen, Fachwerken und Längsträgern, die durch hochfeste Stahlbauteile miteinander verbunden sind. Alle Hauptelemente sind mechanisch mittels Schraubverbindungen montiert, wodurch die Konstruktion vollständig demontierbar ist. Die globale Stabilität wird durch das Zusammenspiel der Aluminiumrahmen, der Längsträger und der Stahlspannseile gewährleistet. Die Gebäudehülle besteht aus leichten PVC-Membranen, die von der Primärkonstruktion und einem sekundären Aluminium-Rahmensystem getragen werden.
Die zentrale technische Herausforderung bestand darin, eine große, leichte und vollständig demontierbare Einhausung mit schlanken, kundenspezifischen Aluminiumprofilen zu entwickeln und dabei die globale Stabilität, die Auswirkungen nach Theorie II. Ordnung und die Gebrauchstauglichkeitsverformungen zu berücksichtigen. Das Zusammenspiel zwischen den Portalrahmen und dem Aussteifungssystem erforderte die Betrachtung des vollständigen dreidimensionalen Verhaltens des Bauwerks.

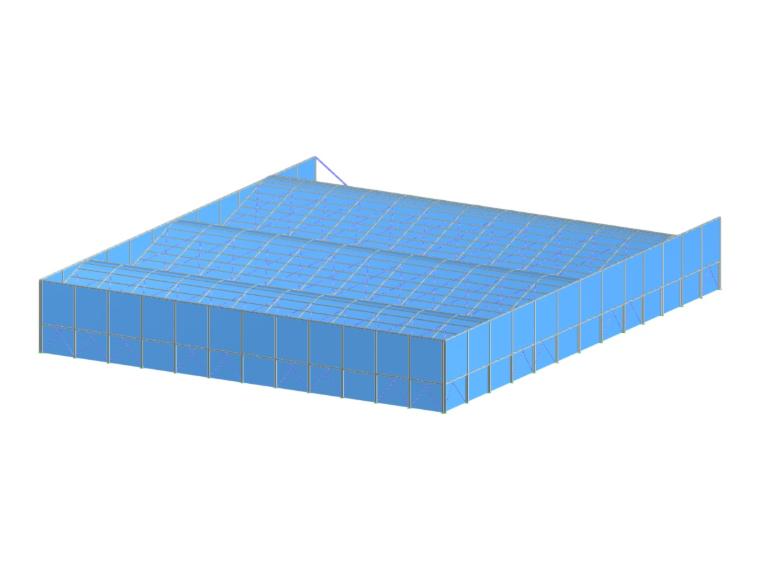

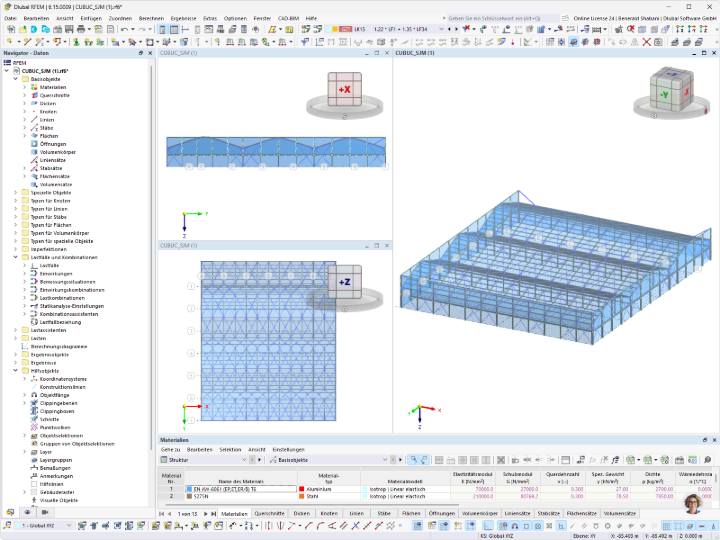

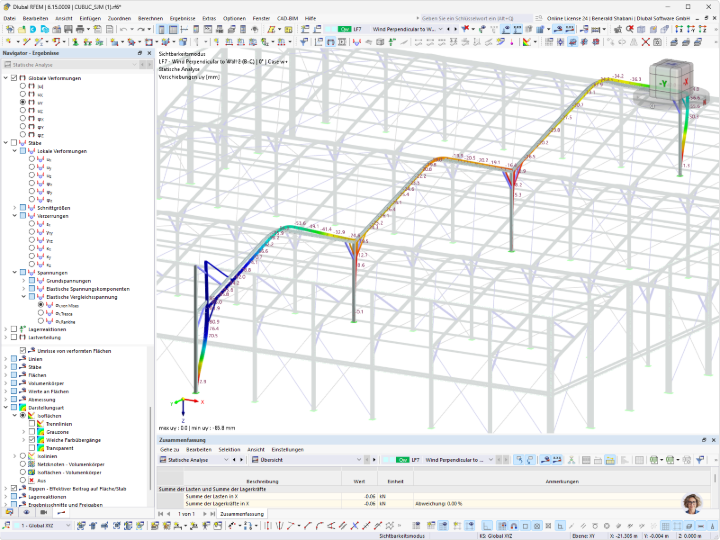

Zur Erstellung des vollständigen 3D-Finite-Elemente-Modells wurde RFEM 6 verwendet. Die Analyse umfasste geometrische Nichtlinearität, P-Δ- und P-δ-Effekte nach Theorie II. Ordnung sowie geometrische Imperfektionen. Das Add-On Aluminiumbemessung wurde für Nachweise im Grenzzustand der Tragfähigkeit und Gebrauchstauglichkeit nach Eurocode 9 verwendet, einschließlich der Nachweise der Bauteiltragfähigkeit und der Verformung.
RSECTION war besonders wichtig für die proprietären stranggepressten Aluminiumprofile, die in den Standard-Querschnittsbibliotheken nicht verfügbar waren. Die tatsächliche Geometrie dieser Querschnitte wurde direkt aus DXF-Dateien importiert, sodass die realen Querschnittseigenschaften und Spannungsverteilungen bei der Bemessung berücksichtigt werden konnten.
Durch die Kombination von RFEM und RSECTION konnte das gesamte dreidimensionale Verhalten unter Beibehaltung der tatsächlichen Geometrie der kundenspezifischen Aluminiumquerschnitte analysiert werden. Dies bildete eine effiziente Grundlage für die Strukturoptimierung und detaillierte Bemessung.
| Ort | Rua Grupo Patriótico Sanjoanense, São João da Madeira, Aveiro, Portugal |
| Projekteigentümer | MSDB Investments, Lda |
| Architektonische Planung | Nuno Ricardo Costa Reis |
| Bauingenieur | Joana Moura Campos – Lusotendas |
| Tragwerksystem Planung & Lieferant | Lusotendas |
