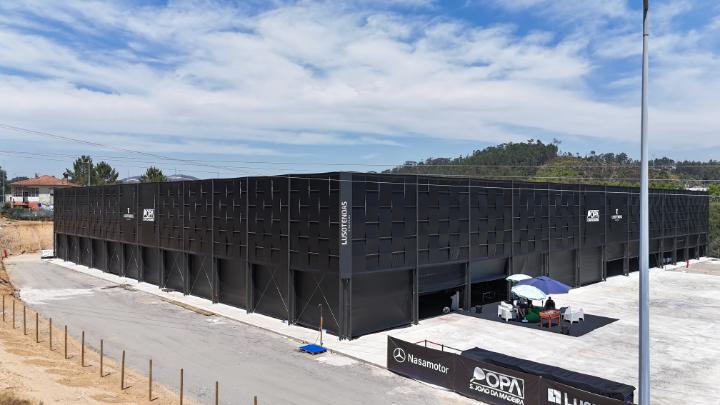

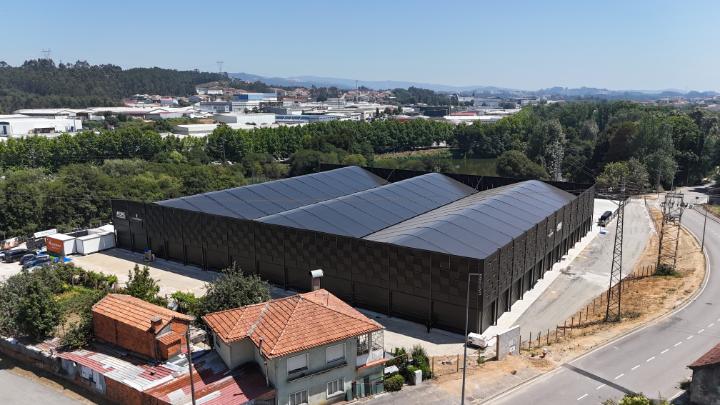

Il progetto riguarda un grande complesso multisportivo a São João da Madeira, in Portogallo, progettato principalmente per padel e tennis. Il concept architettonico si è concentrato sulla realizzazione di un impianto sportivo leggero, aperto e flessibile, in grado di offrire protezione dagli agenti atmosferici durante tutto l'anno, mantenendo al contempo una forte connessione con lo spazio verde circostante.
Il complesso presenta circa 4.103 m² (44.164 ft²) di superficie coperta destinata al gioco. La disposizione finale prevede tre campi da tennis e nove campi da padel, ottimizzando lo spazio disponibile e mantenendo al contempo l'orientamento nord-sud preferito per i campi da tennis.

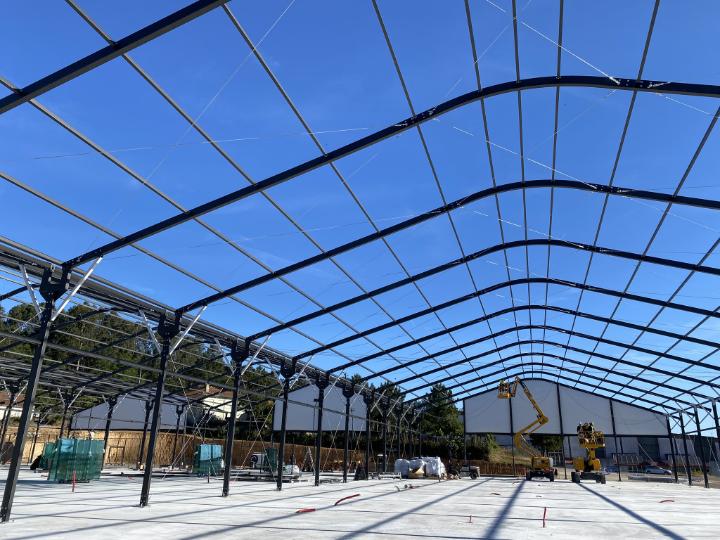

L'involucro principale misura circa 68 m × 60 m (223 ft × 197 ft) ed è costituito da un sistema modulare di telai a portale in alluminio estruso, capriate e aste longitudinali collegate tramite componenti in acciaio ad alta resistenza. Tutti gli elementi principali sono assemblati meccanicamente mediante collegamenti bullonati, il che rende la struttura completamente smontabile. La stabilità globale è garantita dall'interazione tra i telai in alluminio, le aste longitudinali e i cavi di controvento in acciaio. L'involucro dell'edificio è costituito da membrane leggere in PVC sostenute dalla struttura primaria e da un sistema secondario di telai in alluminio.
La principale sfida ingegneristica è stata sviluppare un involucro di grandi dimensioni, leggero e completamente smontabile, utilizzando profili in alluminio snelli e personalizzati, controllando al contempo la stabilità globale, gli effetti del secondo ordine e le deformazioni allo stato limite di esercizio. L'interazione tra i telai a portale e il sistema di controventatura ha richiesto di considerare il comportamento tridimensionale completo della struttura.

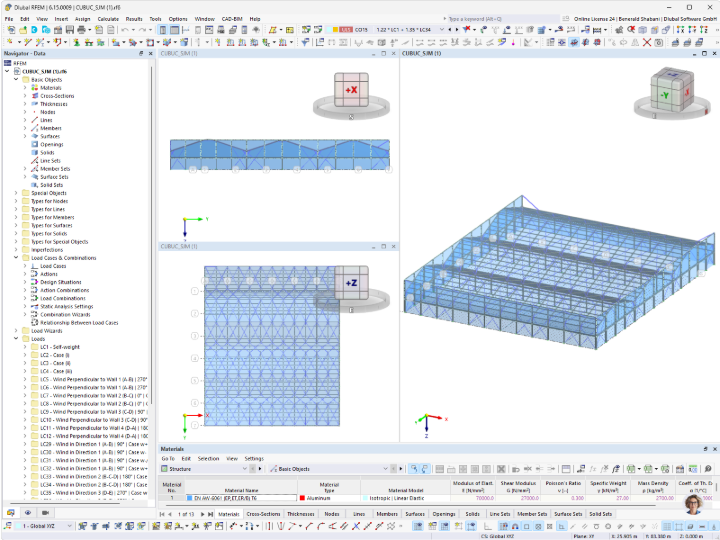

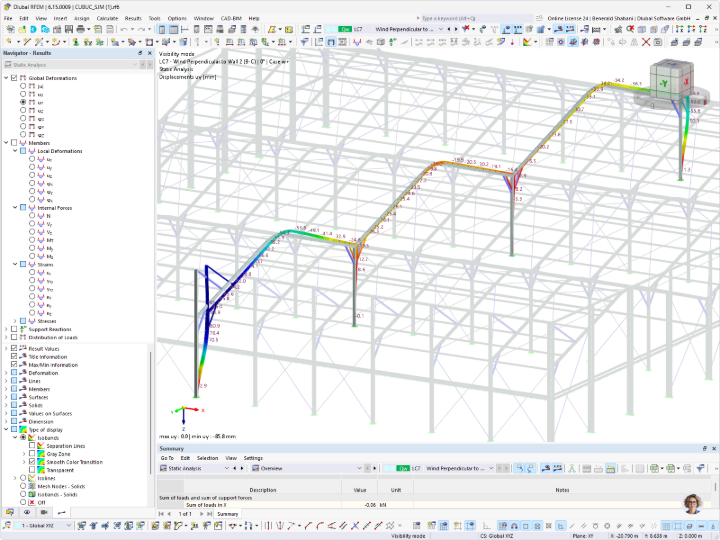

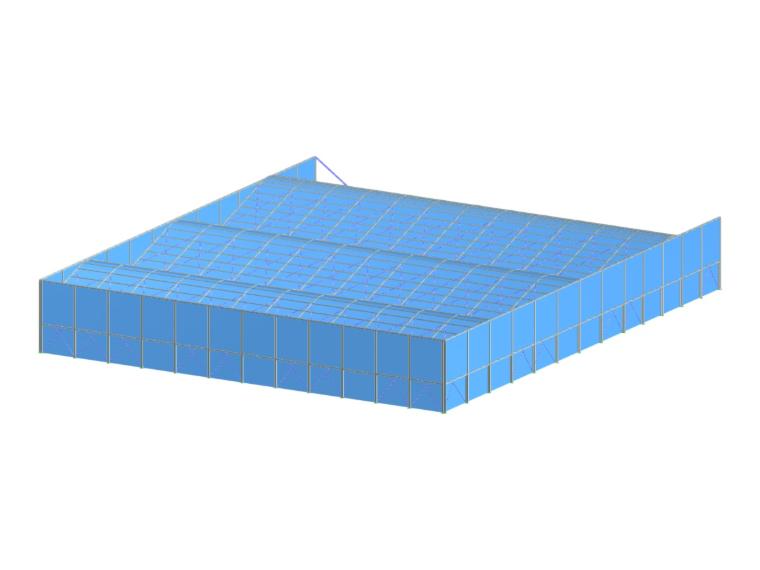

RFEM 6 è stato utilizzato per sviluppare il modello completo agli elementi finiti in 3D. L'analisi ha incluso la non linearità geometrica, gli effetti del secondo ordine P-Δ e P-δ e le imperfezioni geometriche. L'add-on Verifica alluminio è stato utilizzato per le verifiche allo stato limite ultimo e di esercizio secondo l'Eurocodice 9, comprese le verifiche di resistenza e deformazione delle aste.
RSECTION è stato particolarmente importante per i profili in alluminio estruso proprietari, non disponibili nelle librerie standard di sezioni trasversali. La geometria effettiva di queste sezioni trasversali è stata importata direttamente da file DXF, consentendo di considerare nella progettazione le proprietà sezionali reali e le distribuzioni di tensione.
La combinazione di RFEM e RSECTION ha consentito di analizzare il comportamento tridimensionale completo mantenendo al contempo la geometria effettiva delle sezioni trasversali in alluminio personalizzate. Ciò ha fornito una base efficiente per l'ottimizzazione strutturale e la progettazione di dettaglio.
| Posizione | Rua Grupo Patriótico Sanjoanense, São João da Madeira, Aveiro, Portogallo |
| Committente | MSDB Investments, Lda |
| Progettazione architettonica | Nuno Ricardo Costa Reis |
| Ingegnere strutturale | Joana Moura Campos – Lusotendas |
| Progettazione sistema strutturale e fornitore | Lusotendas |
