在本论文中，我们分析了一个特定周期的结构体系，该体系由两个不同的张拉结构和两个不同的质量(双结构)组成，此外，还创建了一种称为“张拉链”的超能结构，在 1 到 10 赫兹的范围内可以阻挡波的传导。
本论文的重点是使用 RFEM 5 和 Dlubal 软件公司的附加模块 RF‑DYNAM Pro 对张拉整体框架-链结构体系进行有限元数值建模。
尤其是分析了一个实际应用示例，在该示例中，将拖链设计为限制相应频段（尤其是 1 Hz 和 10 Hz 之间的信号传输）的信号传输，以便对外部物体进行地震隔离。 可以将所创建的结构定义为一个单向地震结构，内部单元振动，外部单元被隔振。

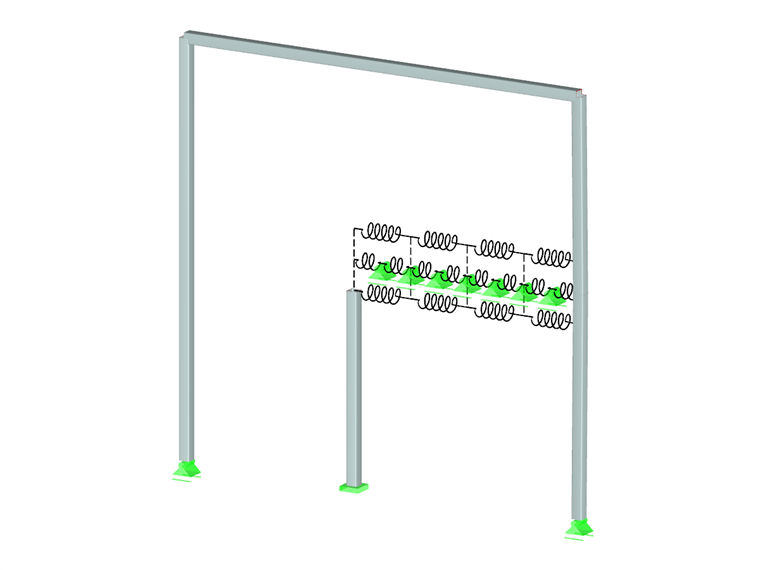

所建议的应用涉及将钢索连接在梁上，来支承内部和外部质量块的重量，并允许质量块能够纵向移动。 链条的一端固定在地面，另一端通过一根柱子固定，该柱子上的滚子和滚子可以水平滑动： 张拉整体链的组成部分具体来说是一个共振质量为 64 kg，主体质量为 1.01 kg，两个“细长”和“深宽细长柱子)，𝑘𝑟 = 1942.64 N/m。
该项目通过一个真实的例子来展示了单向地震隔振器在信号传输中的效率。
|
作者
|
Giovanni Ciucci
|
|
学校
|
国际远程信息处理大学 UNINETTUNO
|
本论文的重点是使用 RFEM 5 和 Dlubal 软件公司的附加模块 RF‑DYNAM Pro 对张拉整体框架-链结构体系进行有限元数值建模。
尤其是分析了一个实际应用示例，在该示例中，将拖链设计为限制相应频段（尤其是 1 Hz 和 10 Hz 之间的信号传输）的信号传输，以便对外部物体进行地震隔离。 可以将所创建的结构定义为一个单向地震结构，内部单元振动，外部单元被隔振。
所建议的应用涉及将钢索连接在梁上，来支承内部和外部质量块的重量，并允许质量块能够纵向移动。 链条的一端固定在地面，另一端通过一根柱子固定，该柱子上的滚子和滚子可以水平滑动： 张拉整体链的组成部分具体来说是一个共振质量为 64 kg，主体质量为 1.01 kg，两个“细长”和“深宽细长柱子)，𝑘𝑟 = 1942.64 N/m。
该项目通过一个真实的例子来展示了单向地震隔振器在信号传输中的效率。
