问题:

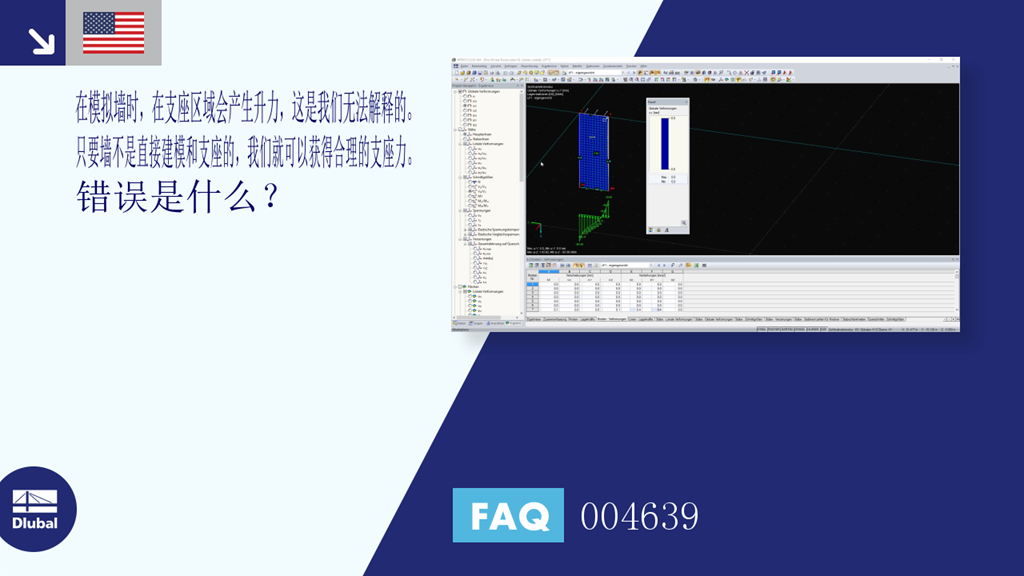

在模拟墙时,在支座区域会产生升力,这是我们无法解释的。 只要墙不是直接建模和支座的,我们就可以获得合理的支座力。 错误是什么?
答案:
在这种情况下只需使用变形结果评估。 因为变形很小,所以首先增加变形显示的小数位数。
如果将墙柱的变形在全局 Y 方向显示,并增加显示系数,则可以清楚地看到墙是如何弯曲的。 支座反力抵消了这种变形的约束。
如果直接在板边缘定义线支座,则墙面的柔度不适用。
问题:
在模拟墙时,在支座区域会产生升力,这是我们无法解释的。 只要墙不是直接建模和支座的,我们就可以获得合理的支座力。 错误是什么?
答案:
在这种情况下只需使用变形结果评估。 因为变形很小,所以首先增加变形显示的小数位数。
如果将墙柱的变形在全局 Y 方向显示,并增加显示系数,则可以清楚地看到墙是如何弯曲的。 支座反力抵消了这种变形的约束。
如果直接在板边缘定义线支座,则墙面的柔度不适用。
您有单柱截面或带角度的墙需要进行冲切验算吗?
没问题。 在 RFEM 6 中,您不仅可以对矩形和圆形截面,还可以对任何截面形状进行冲切设计。
在对建筑模型进行反应谱分析时,用户可在楼层结果表中查看二阶效应系数。
根据二阶效应系数的大小可判断结构分析方法是采用一阶还是二阶分析法。
使用模态相关系数(MRF)可以判断构件是否发生了屈曲。 其计算是基于每个构件的相对弹性变形能。
通过模态相关系数可以区分局部和整体屈曲模态。 如果结构中多个构件的模态相关系数的值很大,比如大于 20%,则很可能会发生整体失稳或局部失稳。 如果某一屈曲模态的所有模态相关系数的总和约为 100%,则可能出现局部失稳现象(例如单个构件屈曲)。
此外,模态相关系数还可以用于,例如在稳定性分析中来确定杆件的临界荷载和等效屈曲长度。 如果构件的 MRF 值较小(例如<20%),则不考虑失稳。
MRF 值显示在有效长度和临界荷载(按振型)结果表中,该表可通过“稳定性分析” -- “结果(按杆件)” -- “有效长度和临界荷载(按振型)”获得。
使用“板件切割”组件可以切割例如节点板、翅板等。 有以下几种切割方法:
