光伏支架和安装系统

使用Dlubal软件，您可以高效地建模、分析和设计任何类型的光伏支撑结构和安装系统。从荷载确定到钢结构、铝合金和混凝土部件的验算，所有步骤都集成在一个连贯的环境中，以实现符合规范的设计。

安装在支架上的太阳能板，展示了在明亮阳光下的太阳能结构应用。
安装在支架上的太阳能板，展示了在明亮阳光下的太阳能结构应用。

光伏支架结构类型

从简单的框架到先进的跟踪系统——使用我们的综合结构设计解决方案分析和优化所有太阳能支撑结构。

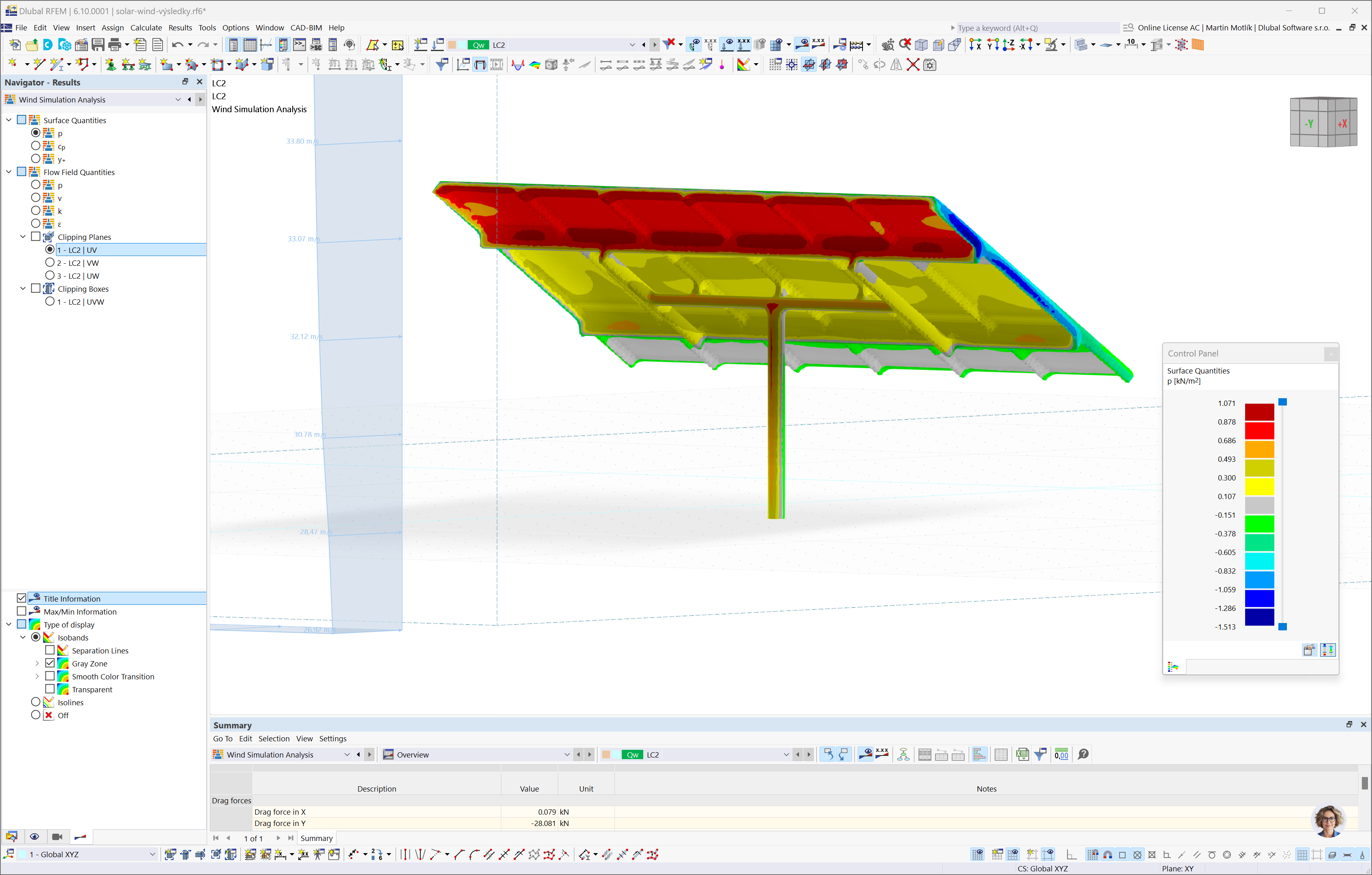

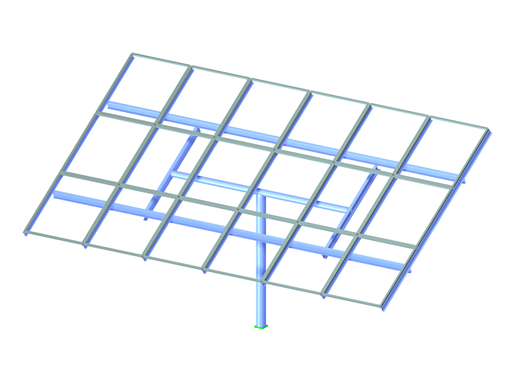

RFEM 6 的一根桅杆模型，展示了详细的结构分析组件和设计功能。

桅杆式结构

单柱或多柱结构，通过中心杆提升一个或多个面板。这些系统需要对倾覆、扭转和风压进行精确的结构检查，特别是对于升高和可调节的设计。

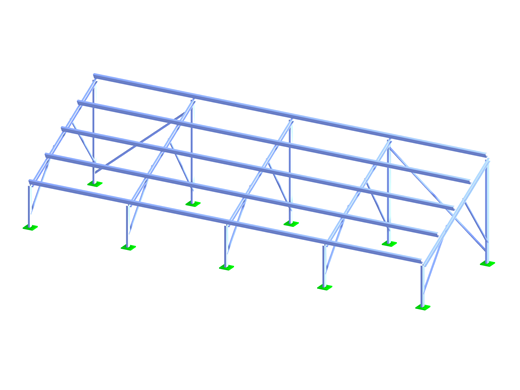

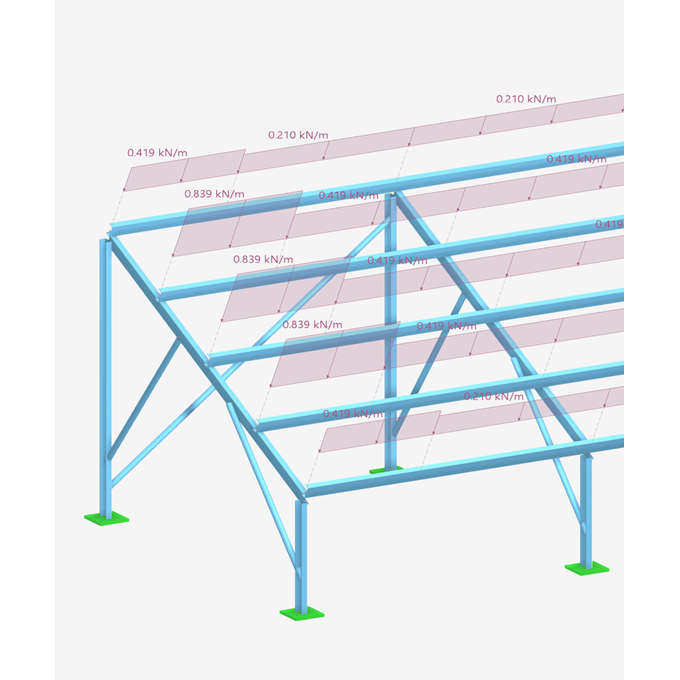

显示用于光伏支架的结构元件的地面太阳能电池板支架，采用工程软件设计。

地面安装结构

直接锚固于地面的稳固支撑系统，通常使用打入桩或混凝土基础。对于大型太阳能农场而言，这些结构是理想之选，可以轻松建模和优化以承受风、雪和地震载荷。

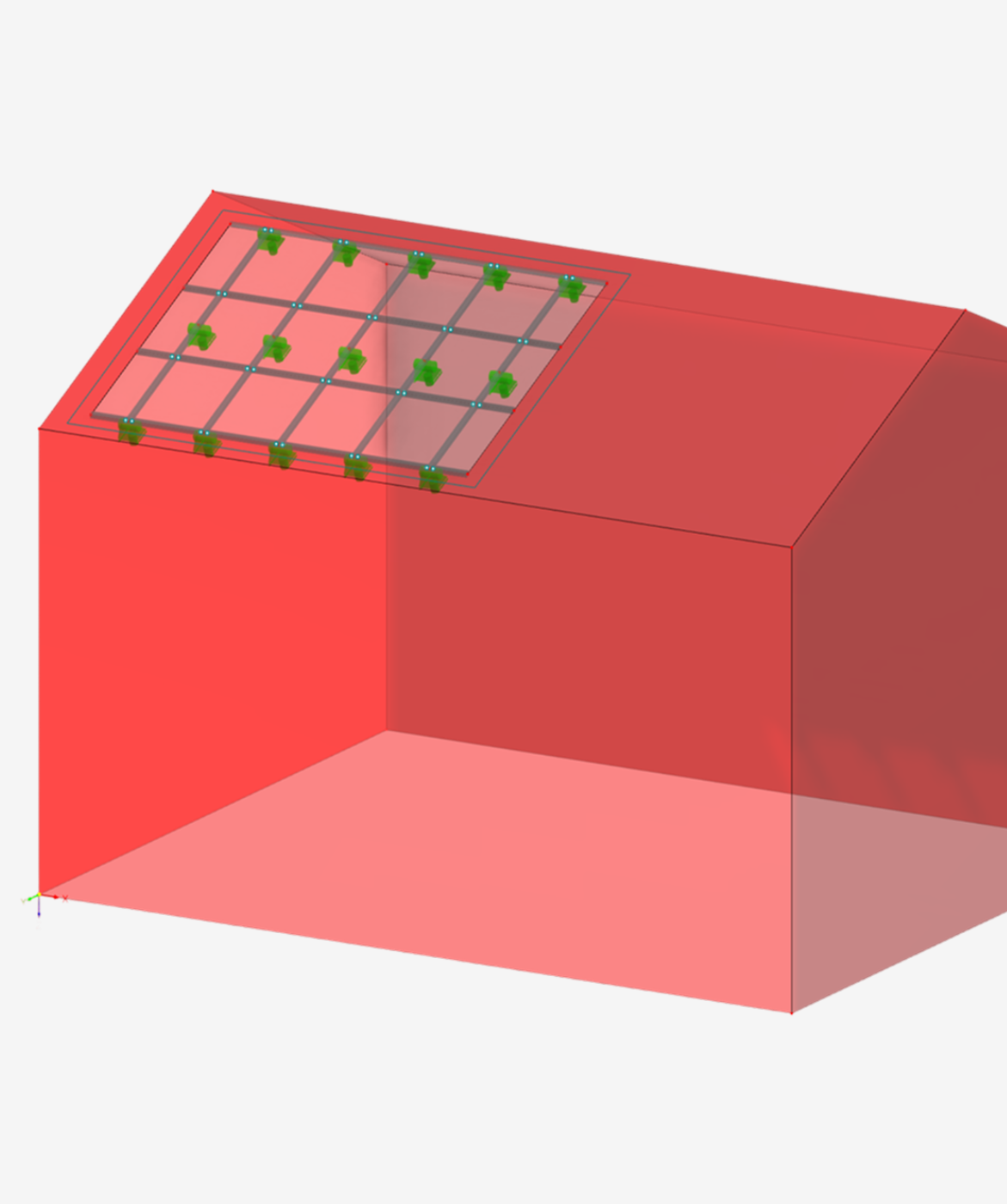

3D 模型展示了太阳能屋顶安装结构的详细分析，包括结构构件和连接。

屋顶安装结构

附着在平屋顶或斜屋顶上，这些轻质系统必须考虑屋顶的承载能力、风力提升和面板角度优化。它们包括适用于各种屋顶类型的固定和压载选项。

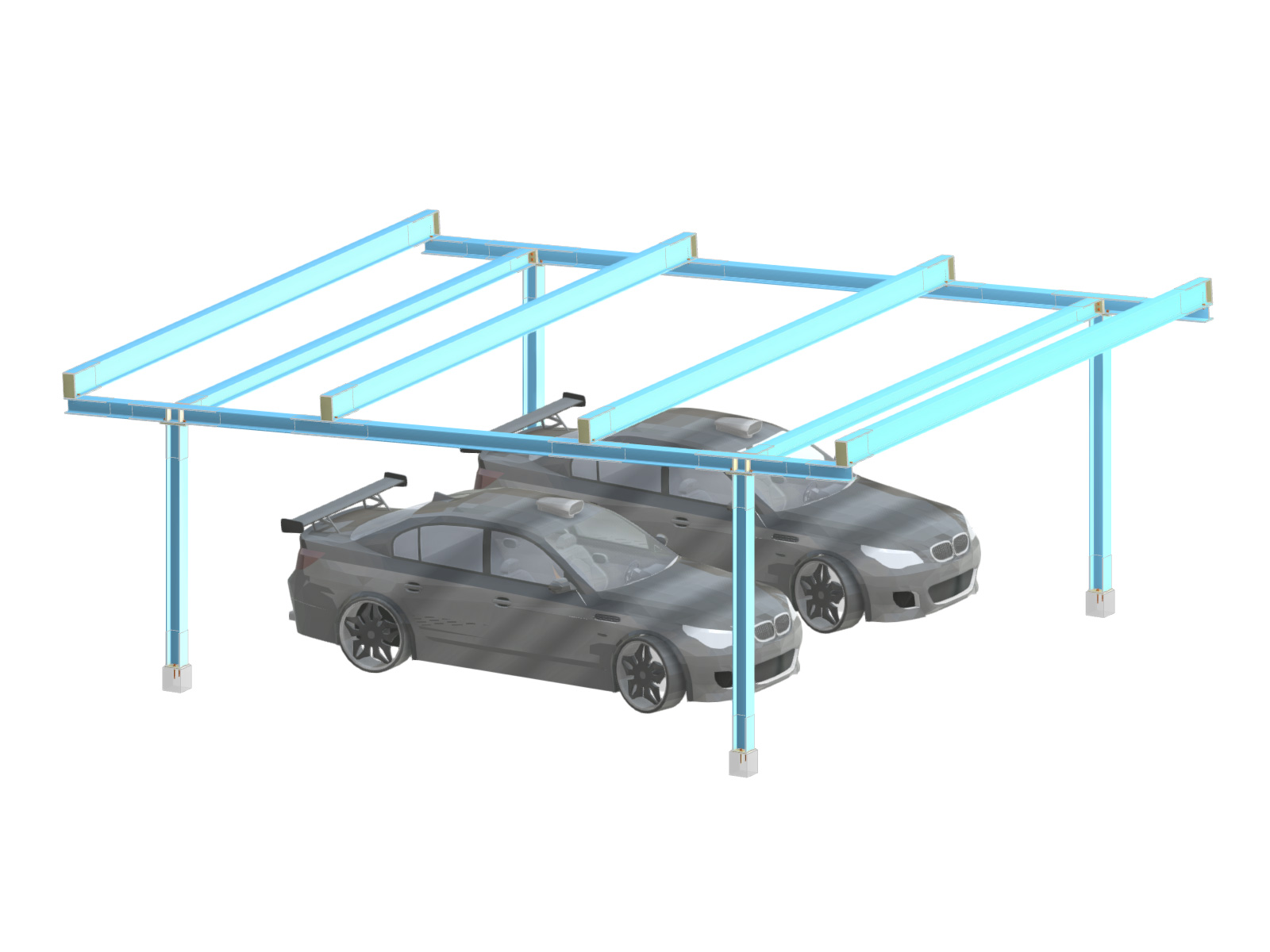

RFEM 6 中立体车棚安装结构模型，重点展示结构构件和连接节点。

车棚安装结构

双重用途钢或铝合金框架在支撑太阳能板的同时提供庇护。这些开放式结构必须设计成可抵抗动力荷载、积雪，并确保有效的排水。

Key Products for Solar Support Design

Icon representing RFEM 6, a finite element analysis software application.

RFEM 6

Dlubal 强大的结构分析软件 RFEM 6 是设计光伏支撑结构的理想选择。无论您是在建模钢结构框架、铝轨还是混凝土基础，这款基于有限元法的 3D 仿真工具均提供直观且高效的工作流程，用于设计安全可靠的太阳能电池板系统。

下载试用版 预约产品演示

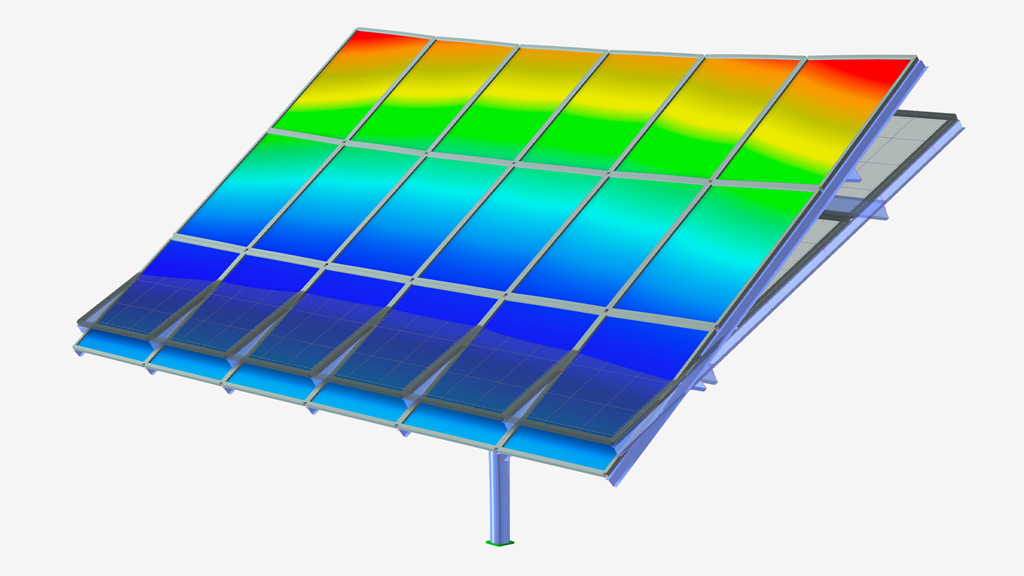

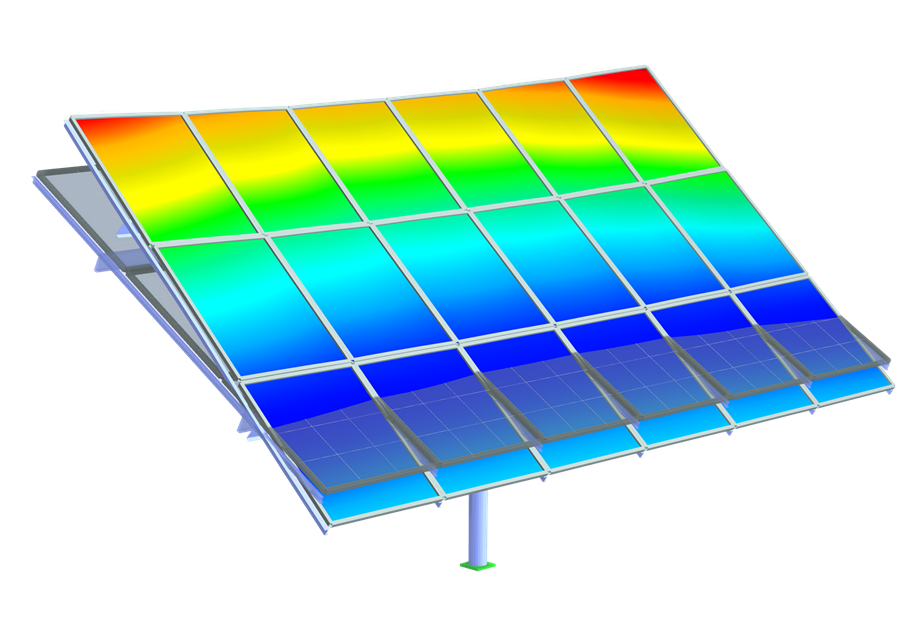

RFEM 6 分析中风荷载作用下的太阳能板结构变形模型
RWIND 3 Icon without borders
RWIND 3

使用 RWIND 3 体验高级风流模拟。利用数字风洞，它为设计稳定和优化的太阳能电池板结构提供精确的风荷载数据。

下载试用版
地理区域工具图标
荷载查询工具

规划您的太阳能项目时充满信心。Geo-Zone 工具提供全球范围内特定地点的风、雪和地震数据，确保您的结构从一开始就符合真实的当地条件。

立即试用
RSECTION 1 Icon without borders
RSECTION 1

使用 RSECTION 1 精确设计。无论您使用薄壁钢型材还是实心铝制组件，这款多功能工具都能计算太阳能电池板支架的复杂截面。

下载试用版

轻松确定荷载

使用 Geo Zone Tool - 您的全球负载参数交互地图。

快速确定您所在地的关键值：

  • 雪载区 & 特征雪载 (sk)
  • 风载区，基本风速 (vb,0) 和压力 (qb)
  • 地震区，最大地震加速度 (agR)、土壤类别及其他
  • 美国龙卷风设计风速 (V)

根据当地气候和地震数据，理想用于规划太阳能结构和安装系统。

免费下载试用！

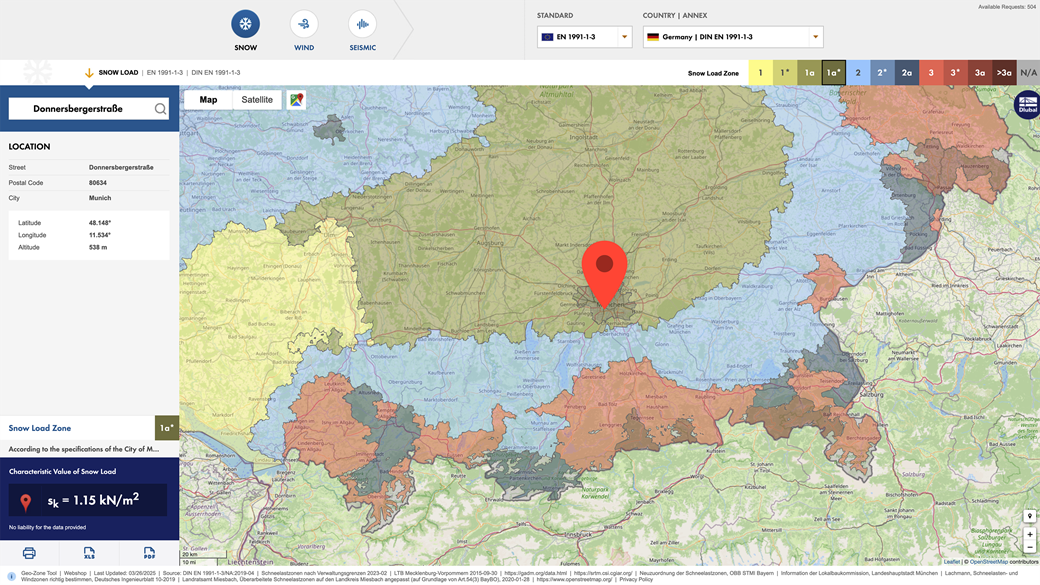

雪荷载图，展示了不同区域的雪荷载值。是土木工程师设计结构时的重要参考。
Intuitive Design of the Supporting Structure

Design and verify the entire supporting structure of your PV system – including stress analysis, joint design, and foundation checks.

  • Steel Joints Design

    Design your solar panel structures down to the last detail with the Steel Joints add-on in RFEM!
    Model and analyze realistic bolted or welded connections for steel support systems, ensuring accurate stress distribution and reliable performance in all conditions.

  • 冷弯型钢

    使用 RSECTION 1，您可以准确分析复杂或冷弯截面。该程序计算所有基本的几何和机械特性，包括塑性极限状态和多材料截面的行为。它可以进行轴力、弯曲、剪切、扭转和翘曲的应力分析，并使用冯·米塞斯、Tresca 或 Rankine 标准评估等效应力。

  • Stability Analysis and Dynamic Analysis

    Our software solution provides comprehensive support for structural design in seismic zones and global stability assessment. Advanced dynamic analysis is available through add-ons such as Time History Analysis and Pushover Analysis. Nonlinear behavior of structural elements is considered using code-based plastic hinges according to FEMA 356 (for steel structures). The resulting displacement of the structure can be determined according to the requirements of Eurocode 8, ensuring realistic and safe designs even under demanding conditions.

  • 风对结构的影响

    凭借Dlubal的综合载荷确定功能，您可以直接从Geo-Zone工具获取特定地点的风、雪和地震数据，从而节省时间并确保设计的准确性和可靠性。对于高级风荷分析，RWIND使用CFD方法模拟风在结构周围的流动，以确定详细的表面压力分布。这些风荷将自动传输到RFEM 6，在那里可以进行可视化并用于结构分析和设计。

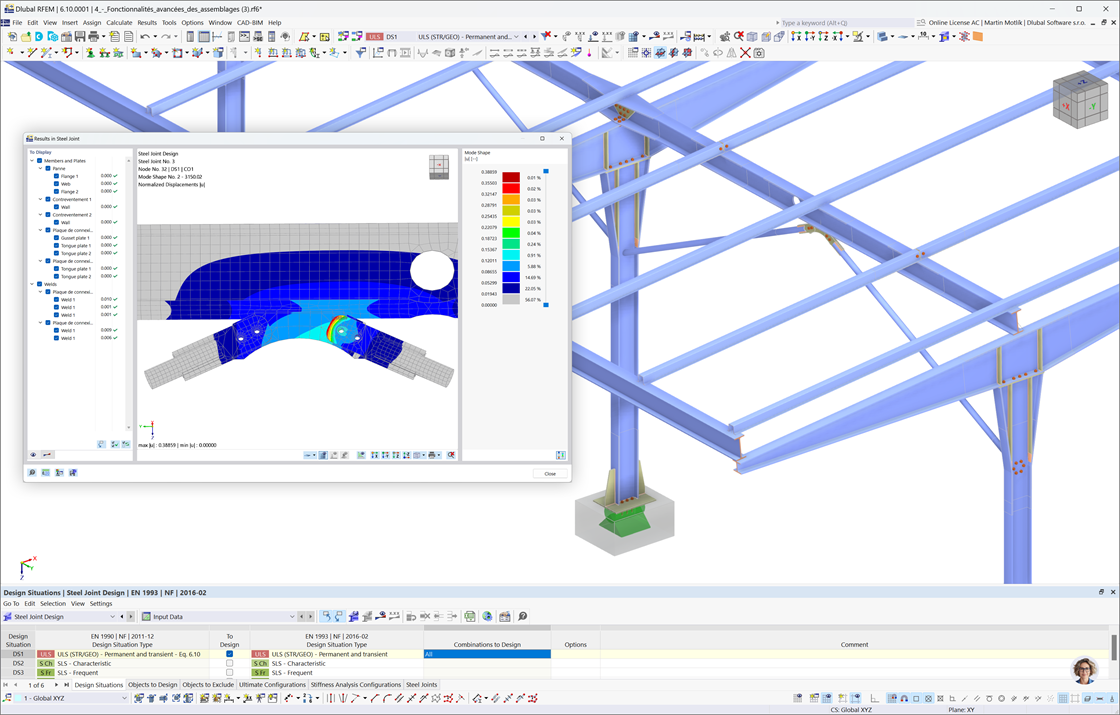

RFEM 6 钢结构设计的太阳能支架与钢节点细部

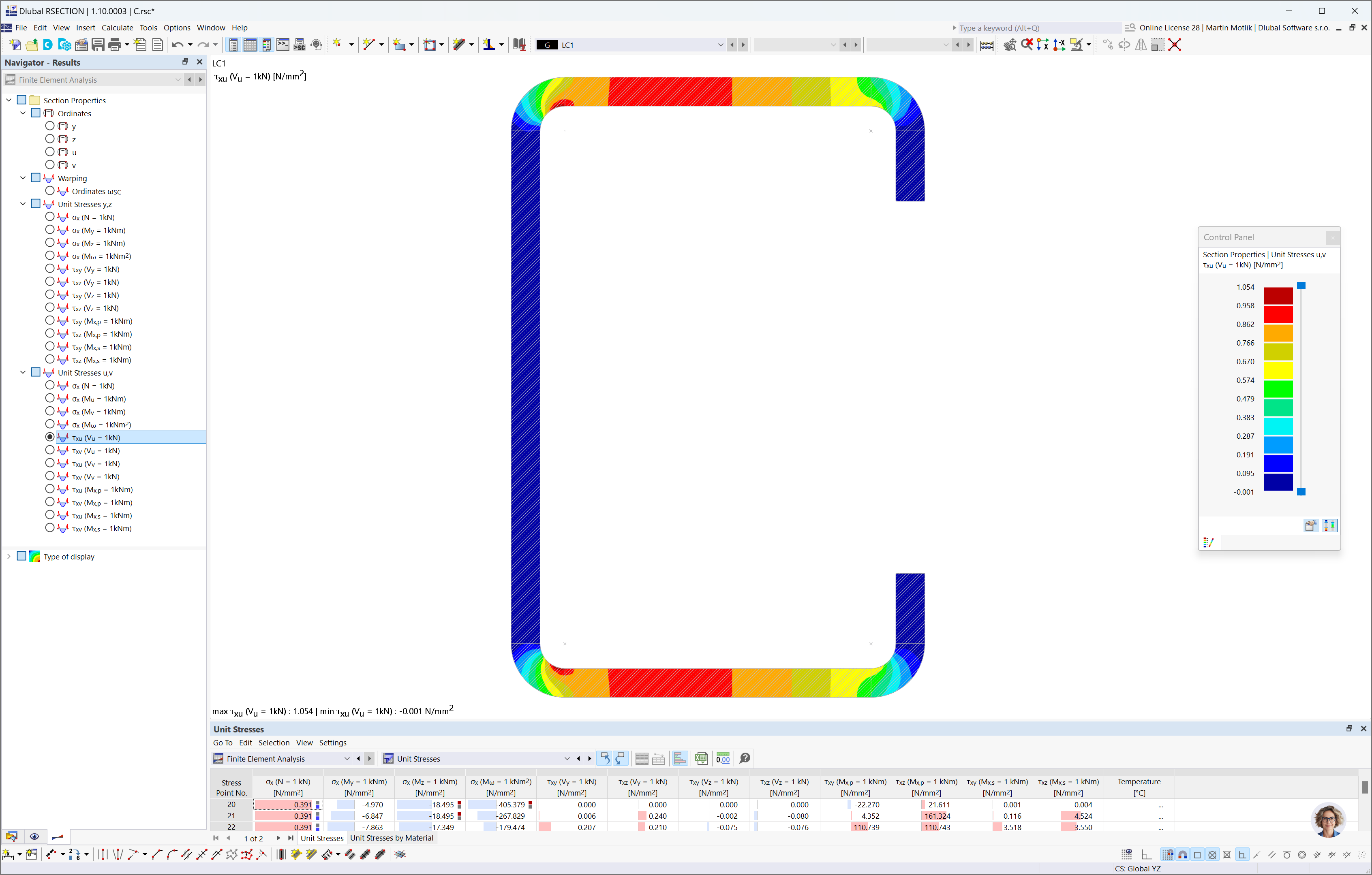

RSECTION 1 中某薄壁 C 型钢截面模型的应力分析，图中显示了不同颜色的应力分布。

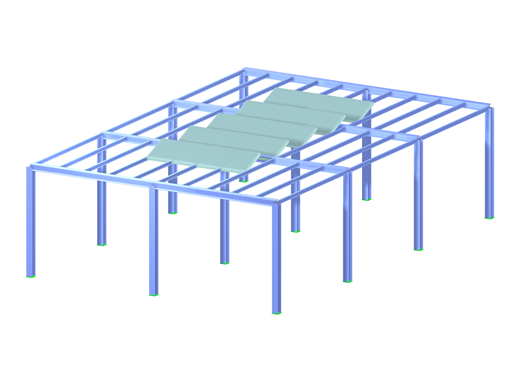

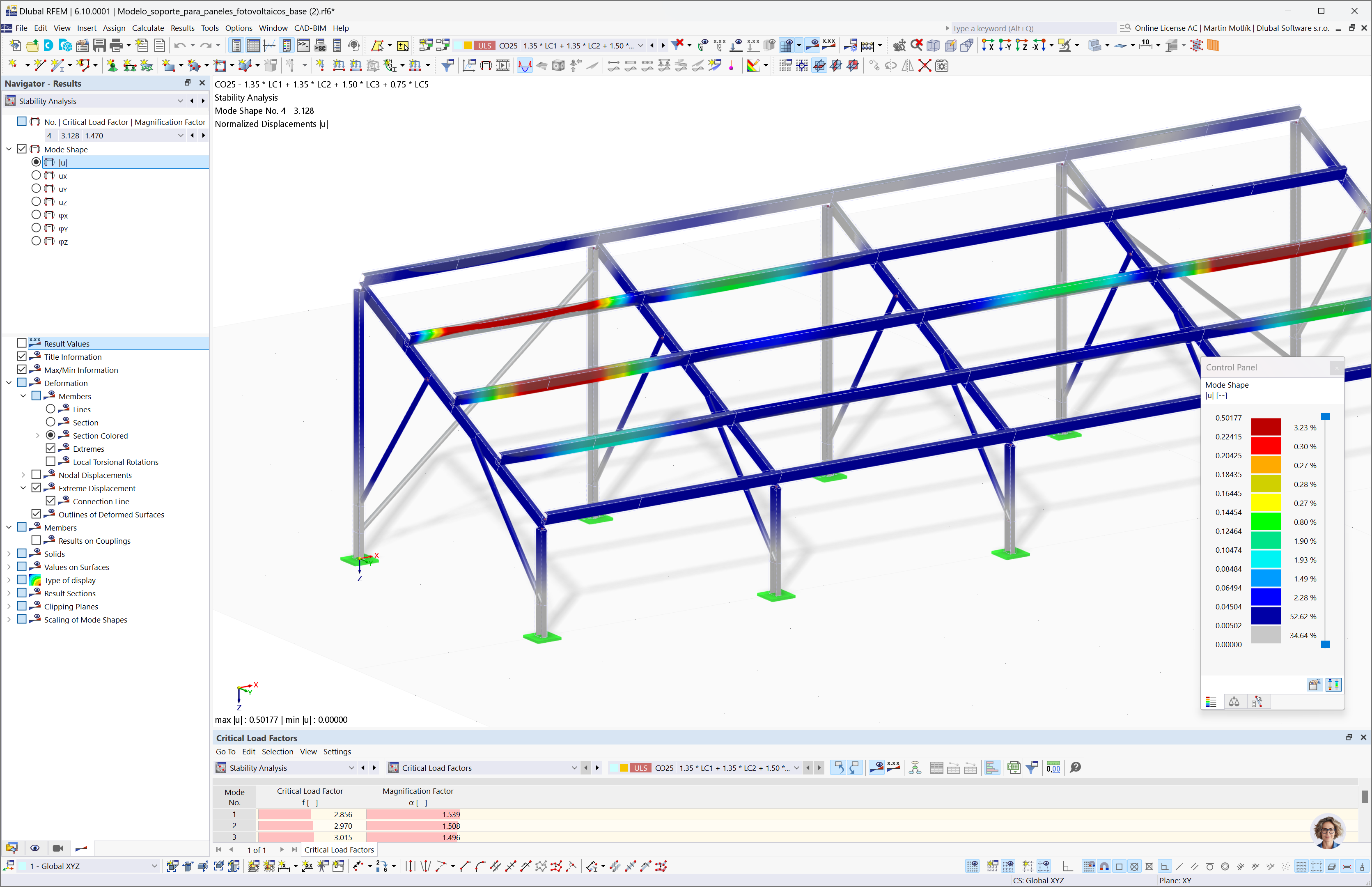

使用 RFEM 6 软件对光伏农业大棚结构进行详细的稳定性分析。
显示了使用 RFEM 6 和 RWIND 3 互操作性对某结构进行风压分析的结果。

加入与 Dlubal 共同设计的领先企业

Dlubal 软件客户 Company Mounting Systems 的 logo
Bollinger + Grohmann 工程公司标志，该公司是以创新项目闻名的知名工程公司
桥梁 2025 劳特拉基活动海报上的 Metrostav 标志
金贝（Goldbeck）公司标志，展示了品牌的标志性设计元素。

RWIND 3 原生风荷载向 RFEM 6 传递

RWIND 3 使用先进的 CFD 技术模拟太阳能电池板组件周围的风流，并捕捉支撑框架和表面的局部压力效应。这些风荷载结果被原生传输到 RFEM 6，在那里它们被应用到结构模型上，以对内部力量、变形和整体系统稳定性进行详细分析。这确保了在真实风况下安装系统的可靠和优化设计。

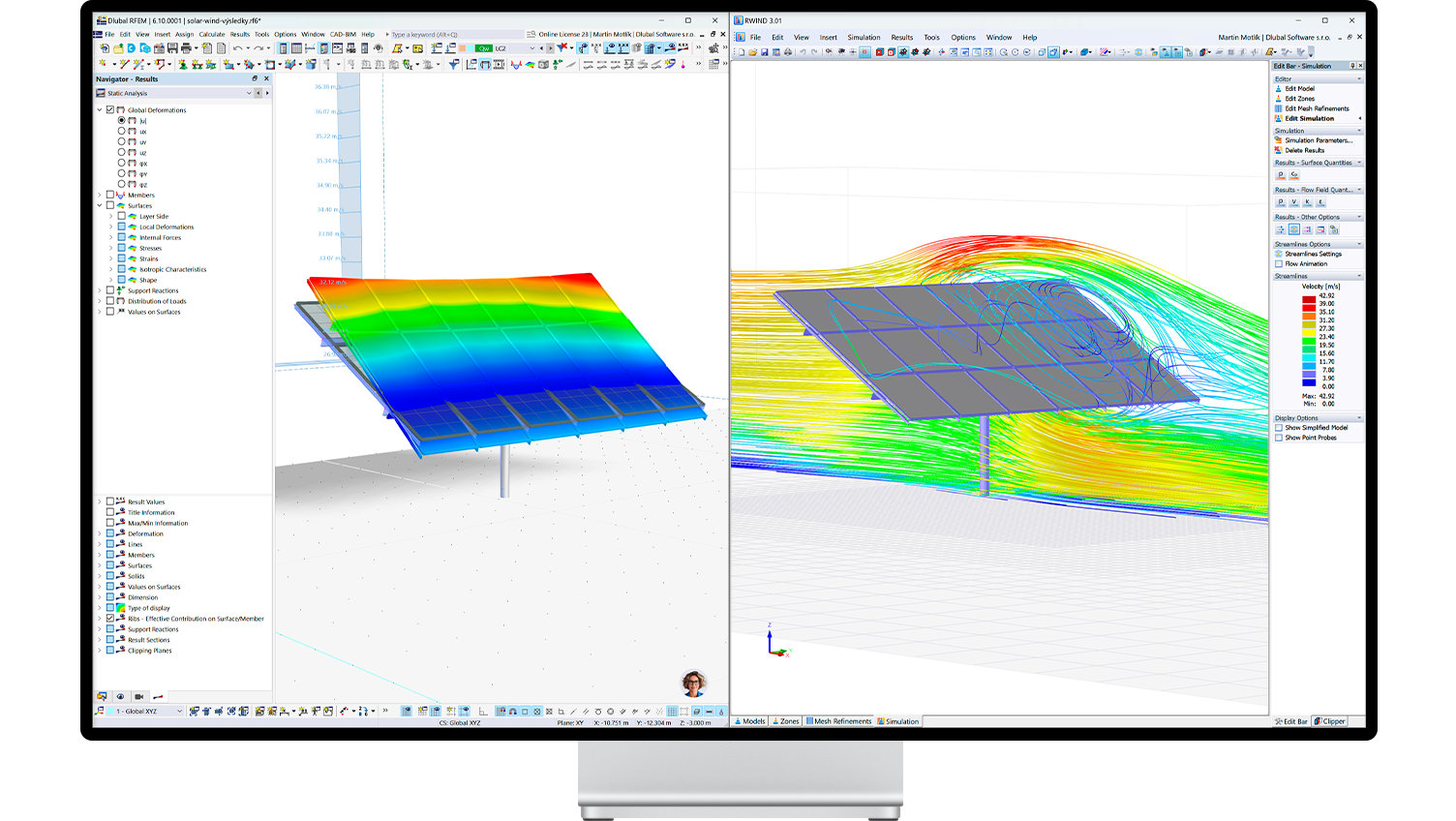

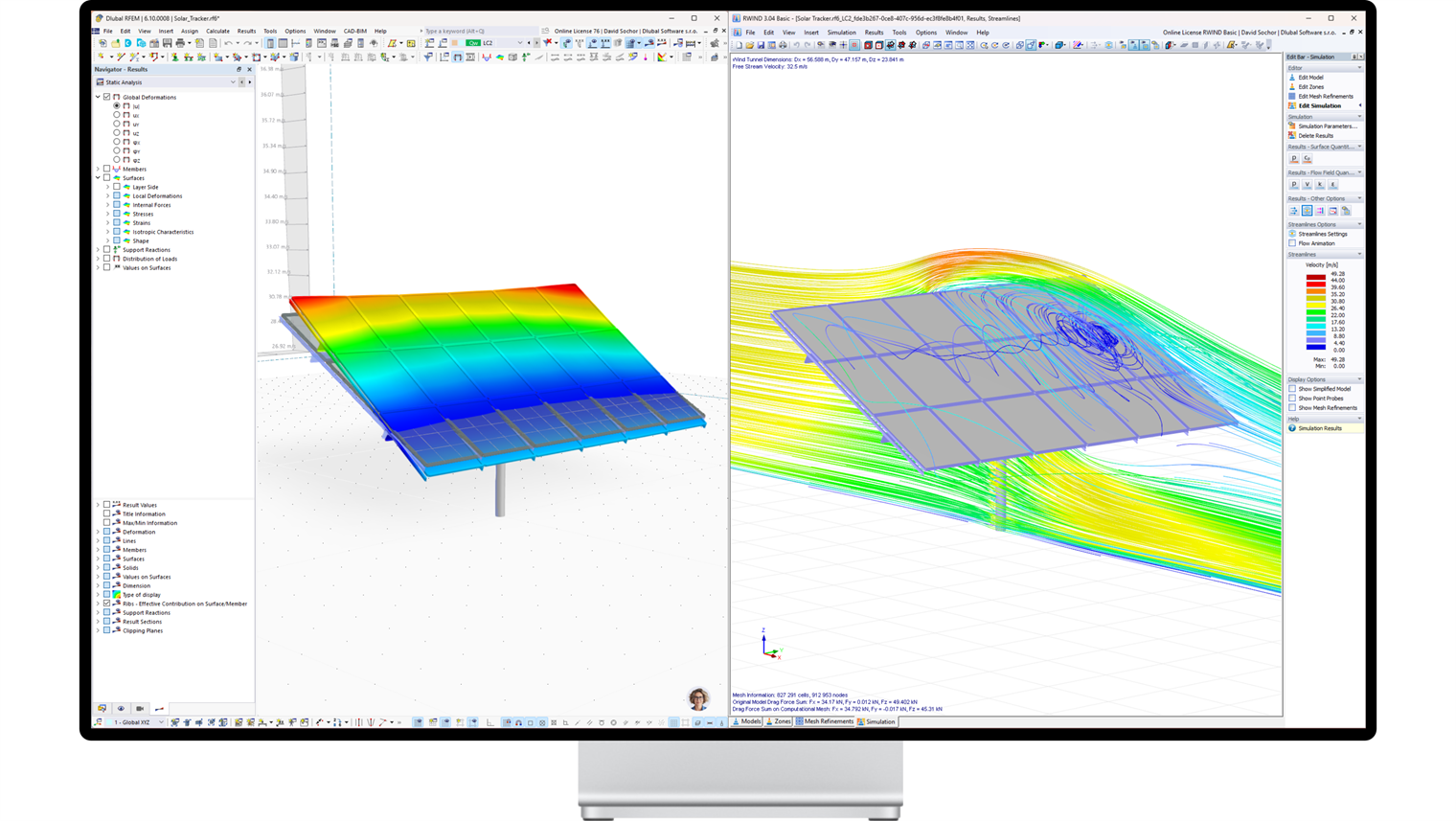

两幕软件演示了从 RWIND 3 向 RFEM 6 传递风荷载，显示了风流动和变形的太阳能电站模型。 两幕软件演示了从 RWIND 3 向 RFEM 6 传递风荷载，显示了风流动和变形的太阳能电站模型。

使用设计优化节省材料和成本

向量图标，表示参数化建模。
参数化建模

使用自定义模板文件或脚本创建灵活且适应性强的模型。轻松修改几何、材料或荷载，探索不同的设计变化，而无需从头开始重建模型。

简单矢量图，展现 API 功能概念，线条清晰，设计简约。
API 连接性

无缝连接 RFEM 6 到 Revit、Python 或 Grasshopper 等外部工具。使用基于 Python 的 API 服务 (gRPC) 解决方案自动化进行模型生成、加载或评估——所有这些都根据您的特定项目需求量身定制。

代表 CO2 优化的图标
设计与造价优化

使用 AI 驱动的工具优化您的模型并降低成本。使用优化和 CO₂ 估算附加组件，可以自动找到最有效的设计，估算 CO₂ 排放（GWP），并根据单价计算项目成本。

用图解展示了包括互连元素的工作流程自动化的概念。
自动化工作流程

使用我们强大的API自动化模型生成、荷载应用和结果评估。通过将自动化集成到您的设计过程中，您可以显著简化工作流程，减少重复任务，并加快项目完成。

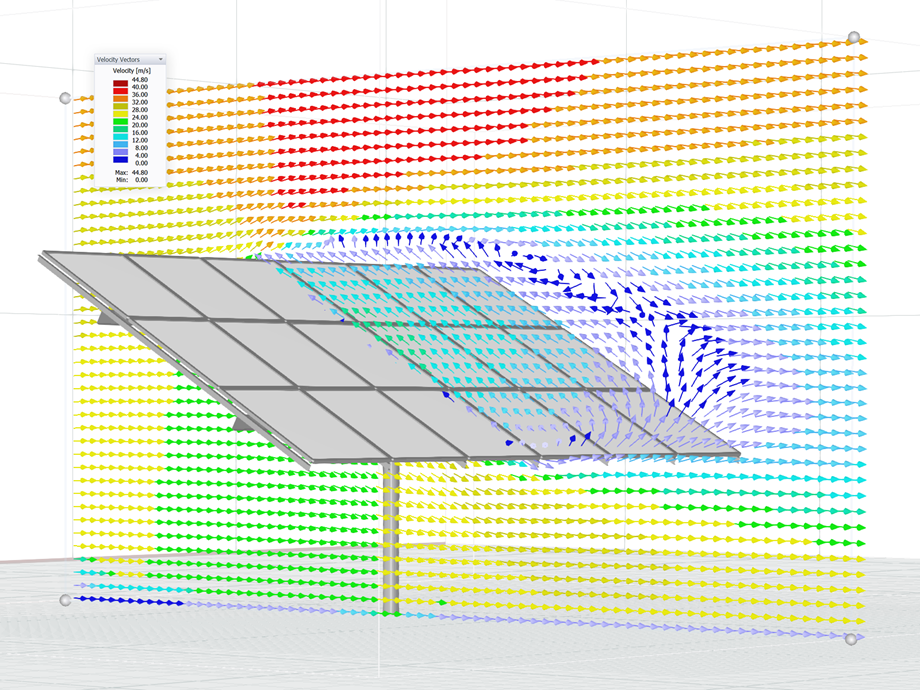

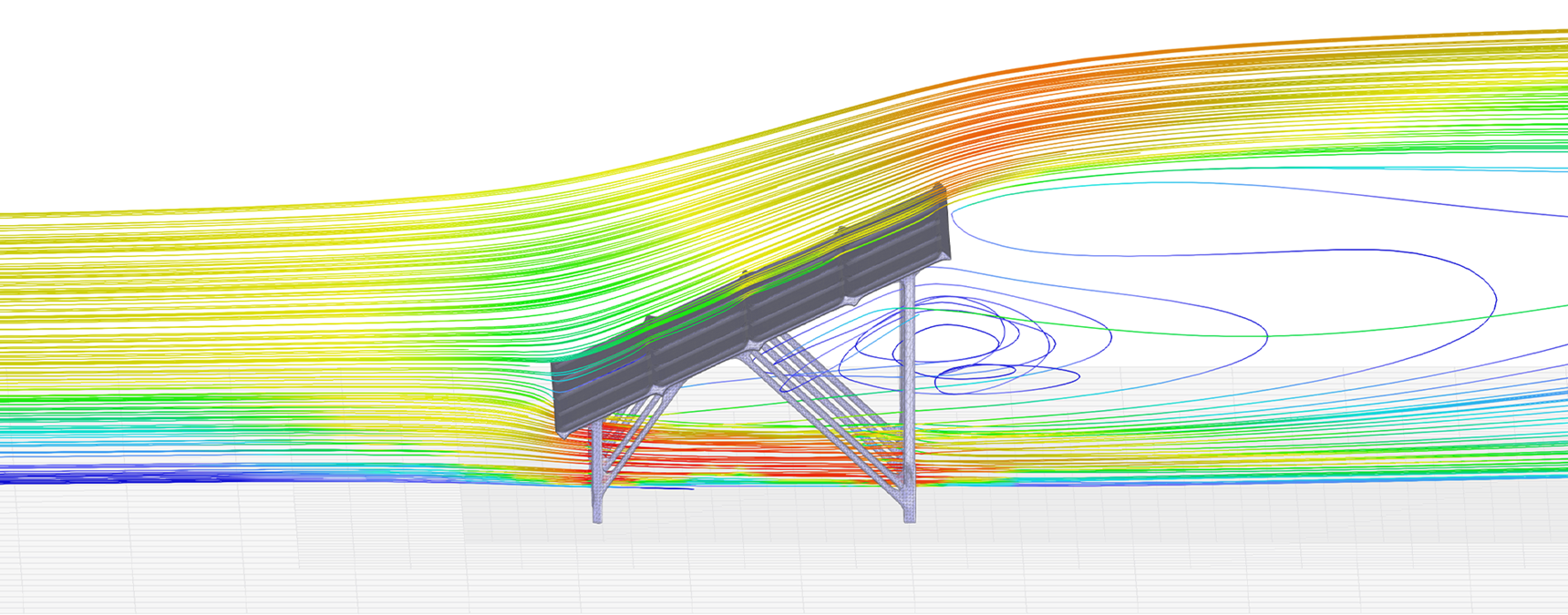

使用 RWIND 3 模拟风流在太阳能电池板周围的流动趋势。
使用 RWIND 3 模拟风流在太阳能电池板周围的流动趋势。
