我们的雪荷载图和 HORA 网络应用程序之间的差异是由于所使用的数据的间隔而造成的。 我们的应用严格按照有效规范 ÖNORM B 1991-1-3: 2022-05 进行,间距为 0.5 kN/m²。
而 HORA 卡使用的间距为 0.1 kN/m²。 因此,Dlubal Geo-Zone 工具输出的值更保守,也更符合规范。

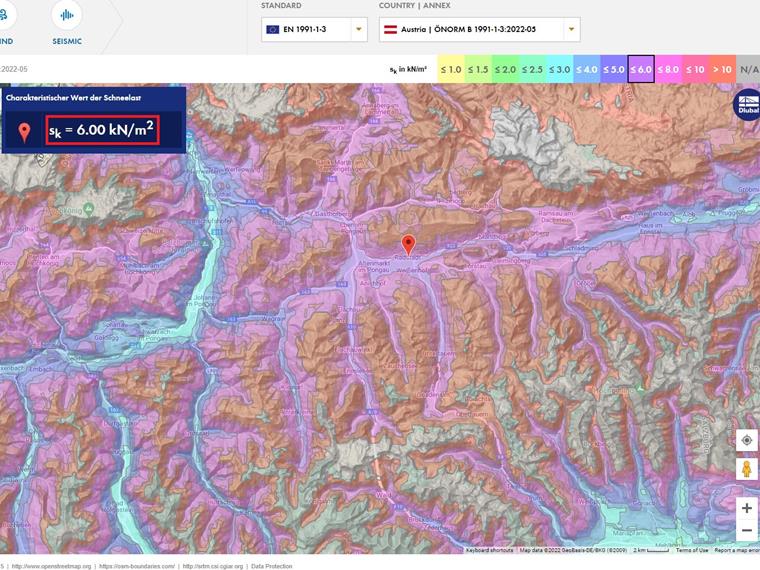

下图显示了奥地利示例地点在相同坐标下的差异。 上面是 eHORA 地图,在我们的地理分区工具下面。
我们的雪荷载图和 HORA 网络应用程序之间的差异是由于所使用的数据的间隔而造成的。 我们的应用严格按照有效规范 ÖNORM B 1991-1-3: 2022-05 进行,间距为 0.5 kN/m²。
而 HORA 卡使用的间距为 0.1 kN/m²。 因此,Dlubal Geo-Zone 工具输出的值更保守,也更符合规范。
下图显示了奥地利示例地点在相同坐标下的差异。 上面是 eHORA 地图,在我们的地理分区工具下面。
导入对话框"考虑受力分析"显示的有限元应力分析法 (FSM) als 3D-Grafiken lassen的考虑。
您有单柱截面或带角度的墙需要进行冲切验算吗?
没问题。 在 RFEM 6 中,您不仅可以对矩形和圆形截面,还可以对任何截面形状进行冲切设计。
抗震验算的结果分为两部分: 杆件要求和连接要求。
在“抗震要求”中规定了抗弯和抗剪强度。 它们在'弯矩框架连接(按杆件)'选项卡中列出。 对于有支撑的框架,在“支撑连接”选项卡中列出了连接所需的抗拉强度和连接抗压强度。
用户可以在表格中查看计算过程。 在设计验算详细信息中可以清楚地显示公式和规范引用。
