Carregamento de cordões de cordão de pescoço
Os cordões de soldadura de gargalo de secções em I soldadas ou os cordões de soldadura de flanco de vigas em caixão soldadas são sujeitos a uma força de corte paralela ao eixo da soldadura quando a viga é flexionada. A causa desta força de corte longitudinal é que as soldaduras evitam que os banzos e a alma se desloquem uns contra os outros. Apenas desta forma a secção pode atuar como uma secção composta.
A tensão de corte resultante na soldadura pode ser determinada a partir da distribuição da força de corte. A seguinte fórmula é utilizada para isso:
| τ∥, Vz | Tensão de corte longitudinal nas costuras do pescoço devido à força de corte |
| Vz | Força de corte, |
| Sy | Momento estático da parte da secção ligada |
| Iy | segundo momento de inércia da secção total |
| ∑a | Soma de todas as espessuras de soldadura ligadas à parte considerada da secção |
No caso de secções transversais em caixão, os cordões de soldadura de flanco são adicionalmente tensionados por um momento de torção atuante. Aqui, a tensão de corte nas soldaduras é determinada da seguinte forma:
| τ∥, Mx | Tensão de corte longitudinal nas soldaduras de flanco a partir do momento de torção |
| Mx | momento de torção |
| Am | Área de núcleo |
| aw | Espessura da soldadura de flanco de flanco |
Verificação do modelo de superfície no RFEM
Outro método é o dimensionamento de cordões de soldadura num modelo de superfície no RFEM. Utilizando libertações de linha, o fluxo de corte na ligação pode ser lido de forma eficiente e depois utilizado para a avaliação. Como alternativa, pode avaliar a tensão de corte na alma.

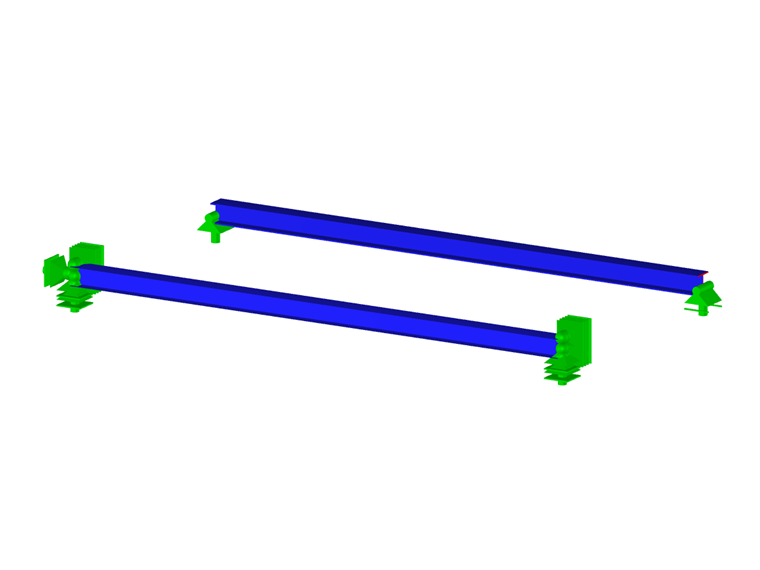

No exemplo a seguir, as soldaduras do pescoço da viga em I soldada são dimensionadas sob flexão. Para isso, as tensões determinadas no modelo de superfície são comparadas com os resultados do cálculo no RF -STEEL EC3.

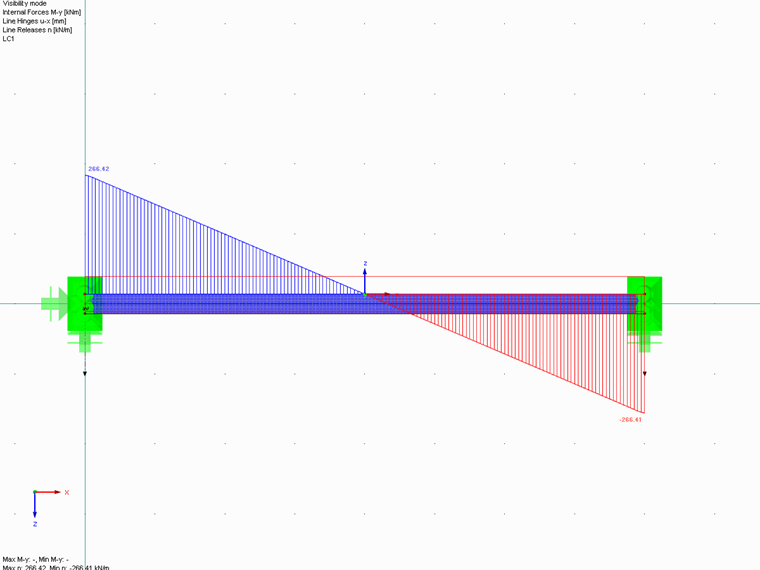

As costuras do decote são selecionadas com 5 mm cada; assim, resulta uma tensão de corte longitudinal máxima de τ∥ = 266 kN/m/(2,5 mm) = 2,66 kN/cm² do modelo de superfície.
Uma avaliação alternativa resulta das tensões de corte τxy na alma. Neste caso, é necessário converter as tensões da espessura da alma de 8 mm para a espessura efetiva da soldadura de 10 mm. No exemplo, a distribuição da tensão de corte é avaliada ao longo de uma secção na soldadura inferior.
τ∥ = 3,34 kN/cm² · 8 mm/10 mm = 2,67 kN/cm²

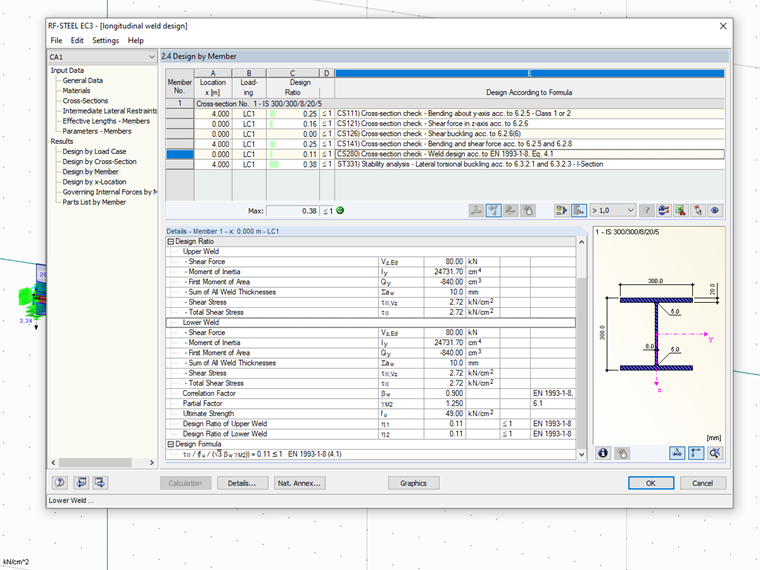

O dimensionamento no RF -STEEL EC3 fornece uma tensão de corte comparável de τ∥ = 2,72 kN/cm².
Notas

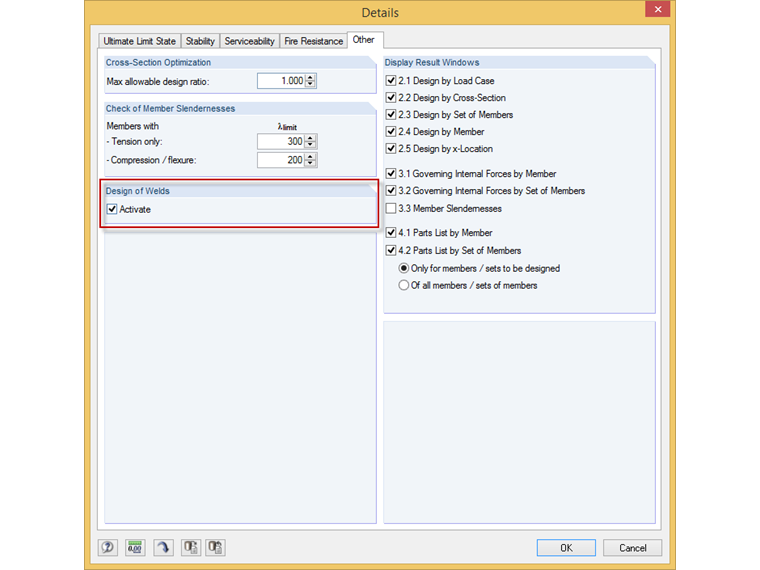

Infelizmente, o dimensionamento das cordas de soldadura no módulo adicional RF‑/STEEL EC3 é impossível para secções definidas pelo utilizador criadas com o SHAPE ‑ THIN.
O carregamento das soldaduras devido a uma introdução de carga concentrada (por exemplo, cargas das rodas nas pistas da grua) deve ser considerado separadamente.
