O tempo de introdução dos modelos aumenta com o grau de complexidade e o refinamento da organização dos elementos. Para algumas estruturas, é recomendado decompor o modelo completo em várias partes para facilitar a introdução. Pode preparar estas subunidades completa e claramente num modelo e verificar a sua plausibilidade. Após a conclusão bem -sucedida dos componentes individuais, é possível organizar o modelo completo como um quebra -cabeça, desde os componentes individuais até um novo modelo.

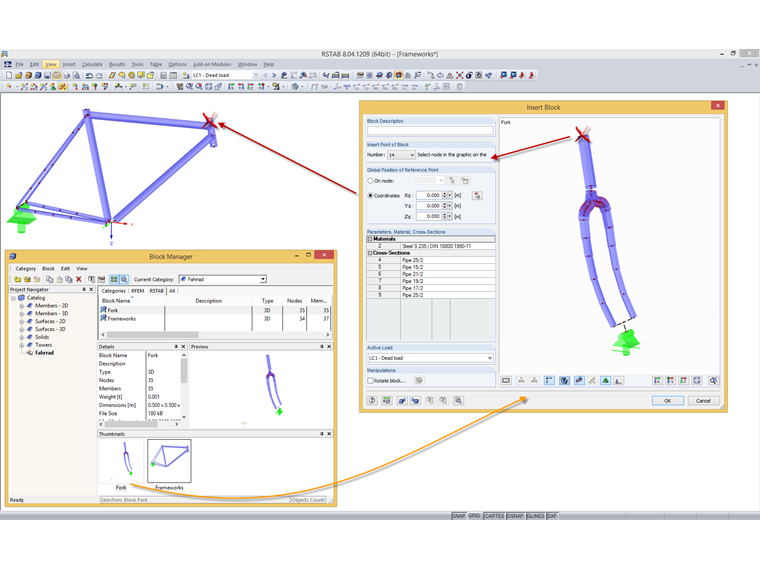

Para este efeito, o RFEM e o RSTAB oferecem as funções de gestor de blocos. Isto permite criar blocos a partir dos elementos selecionados, incluindo a organização completa da carga, e inseri -los em qualquer modelo.
Encontre os comandos necessários no menu "Ficheiro":

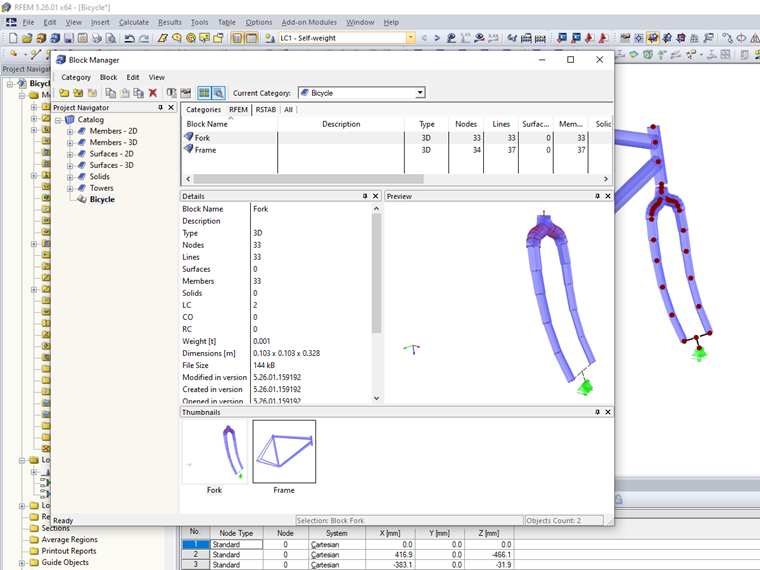

- "Administrador de blocos" ... Organiza os blocos já guardados.
- "Guardar como bloco" ... Guarda os elementos selecionados no modelo atual como um bloco independente.
- "Inserir bloco" ... Seleção de bloco gráfico com opção de inserção no modelo atual
