Bildung einer Gesamtstruktur aus Teilstrukturen

Fachbeitrag zum Thema Statik und Anwendung von Dlubal Software

  • Knowledge Base

Fachbeitrag

RFEM und RSTAB können komplexe Gesamtmodelle aus verschiedenen Materialien in einer Berechnungsumgebung simulieren.

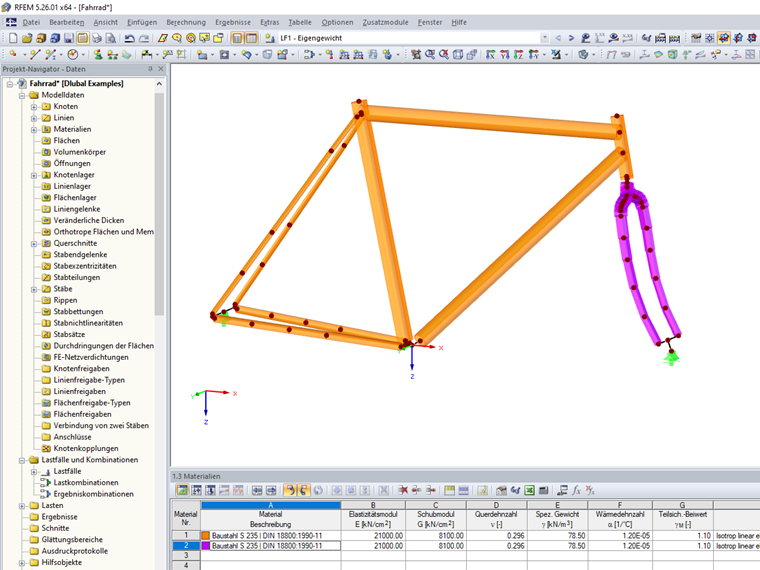

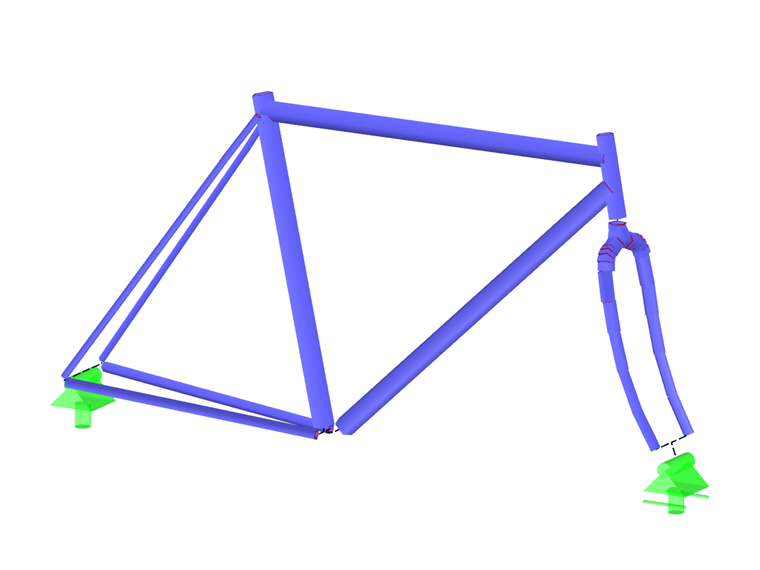

Die Eingabezeit der Modelle steigt dabei mit dem Grad der Komplexität und der Feinheit der Elementorganisation an. Für manche Tragwerke empfiehlt es sich daher, das Gesamtmodell für die Eingabe in mehrere logische Teileinheiten zu zerlegen. Diese Teileinheiten können dann vollständig und übersichtlich in einem Modell vorbereitet und auf Plausibilität geprüft werden. Nach erfolgreicher Fertigstellung der Einzelkomponenten kann das Gesamtmodell wie ein Puzzle aus den Einzeltkomponenten in einem neuen Modell zusammengebaut werden.

Für diese Arbeitsweise bieten RFEM und RSTAB die Blockmanager-Funktionen an. Diese erlauben, von selektierten Elementen Blöcke inklusive der kompletten Lastorganisation zu erstellen und in beliebige Modelle einzufügen.

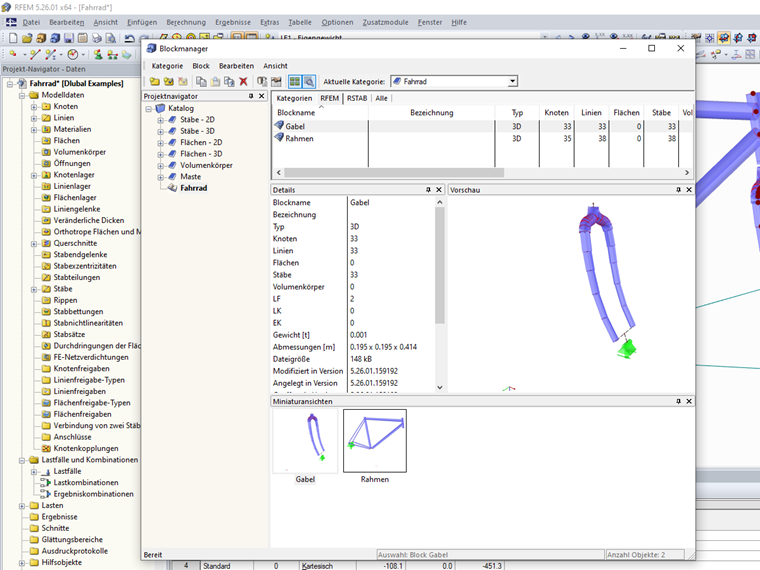

Die dazu nötigen Befehle finden sich im Menü "Datei":

  • "Blockmanager" ... Organisiert die bereits abgelegten Blöcke.
  • "Speichern als Block" ... Speichert die selektierten Elemente in dem aktuellen Modell als unabhängigen Block ab.
  • "Block einfügen" ... Grafische Blockauswahl mit Einfüge-Option in das aktuelle Modell

Autor

Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

Dipl.-Ing. (BA) Andreas Niemeier, M.Eng.

Product Engineering & Customer Support

Herr Niemeier ist für die Entwicklung von RSTAB, RFEM, RWIND Simulation und der Membranbau-Module zuständig. Zudem beschäftigt er sich mit Qualitätssicherung und Kundensupport.

Schlüsselwörter

Gesamtmodell Teilmodell Block Blockmanager Zusammenbau Fahrrad Bike
