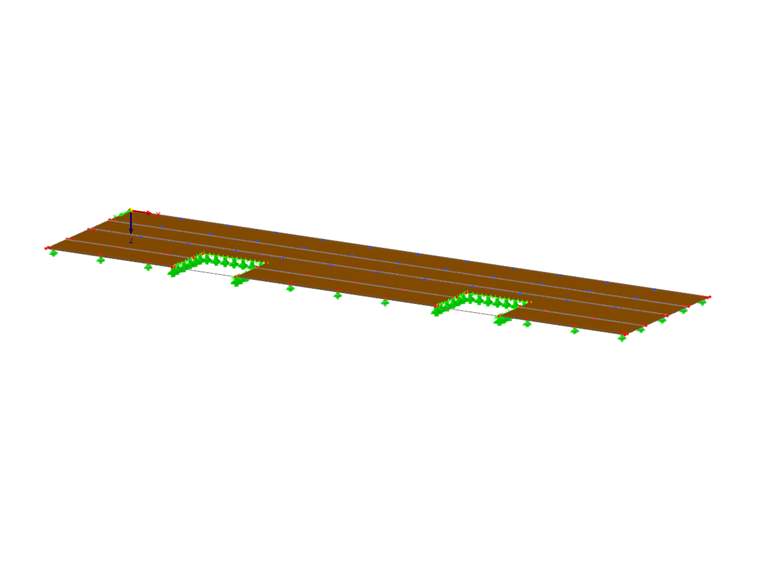

Este módulo é adequado para o cálculo de madeira laminada cruzada, superfícies de vidro (laminados e isolantes) e compósitos plásticos reforçados com fibras. Além disso, você pode usá-lo para calcular elementos de camada em estruturas de betão, leve ou de elementos. Neste artigo, o módulo será utilizado para definir a espessura das superfícies multicamadas que formam a laje apresentada na Figura 2.

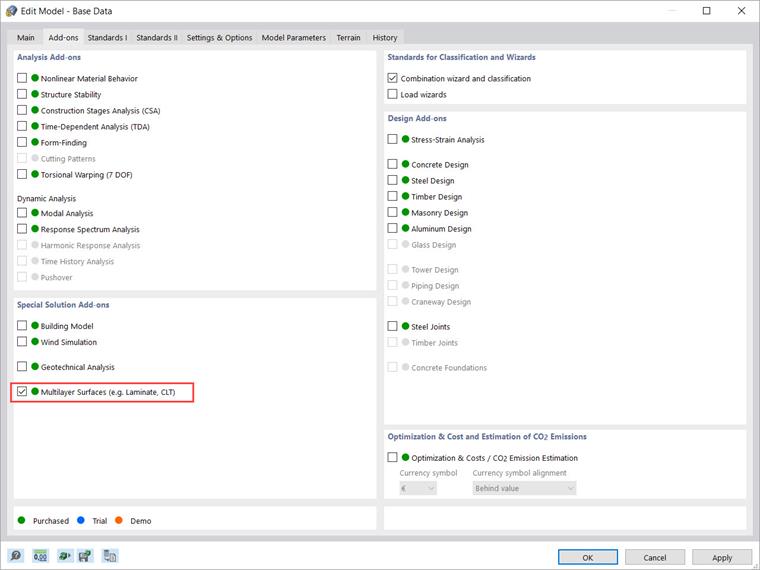

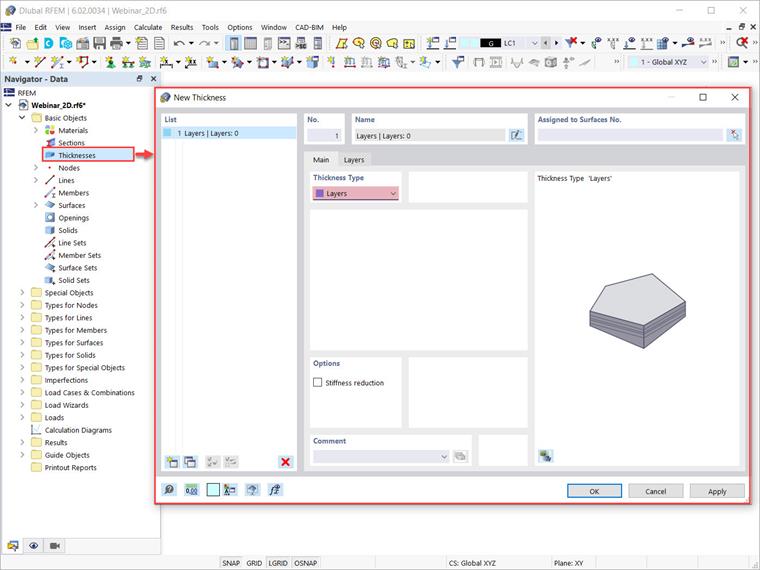

No RFEM 6, pode definir as camadas na caixa de diálogo "Nova espessura" (acessível através do navegador de dados e do menu "Inserir"). Quando o módulo "Superfícies multicamadas" está ativo, "Camadas" fica disponível para seleção como tipo de espessura (Figura 3).

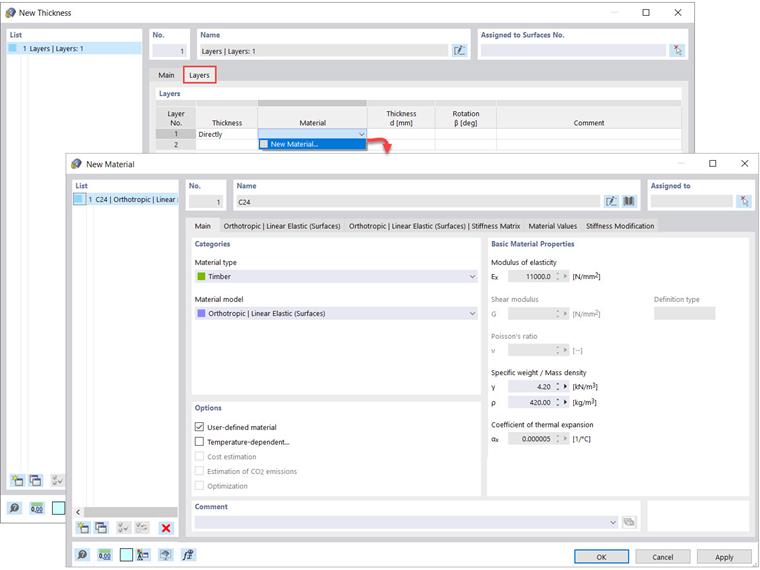

Ao selecionar "Camadas" como tipo de espessura, fica disponível um separador associado para definir as camadas em termos de material, espessura e rotação (Figura 4). O utilizador pode definir o material das camadas individuais através da seleção de "Novo material" e selecionar o material da biblioteca do RFEM ou definindo você mesmo as propriedades do material.

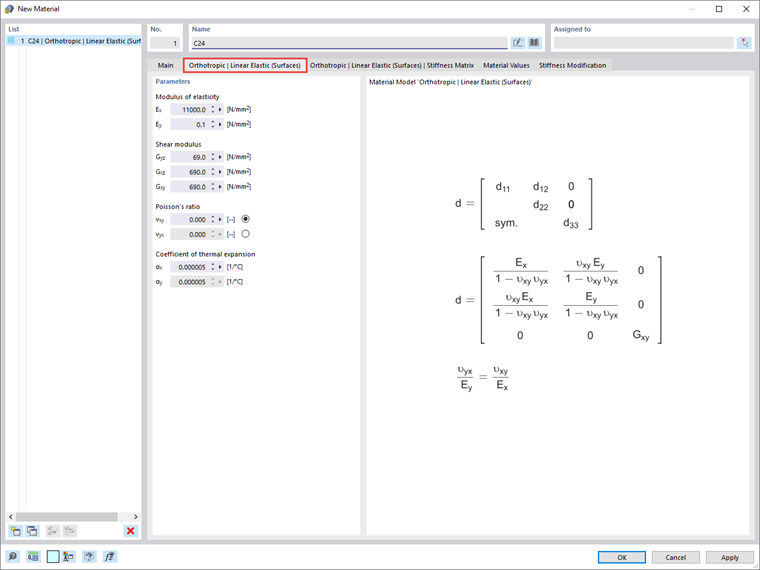

Neste exemplo, o material da primeira camada é "Madeira", o modelo do material é definido como "Ortotrópico | Linear elástico (superfícies)" e a opção "Material definido pelo utilizador" é activada. Desta forma, pode definir os parâmetros do material como apresentado na Figura 5.
Assim que tiver fornecido os parâmetros do material, pode definir a espessura (d) da camada e o ângulo de rotação β. Esta última permite rodar a camada individual de um ângulo ß e assim considerar diferentes rigidezes numa direção. Para a primeira camada da superfície multicamada, não é aplicada qualquer rotação (ou seja, o ângulo de rotação β é definido como 0) e a espessura é definida como 35 mm (Figura 6).

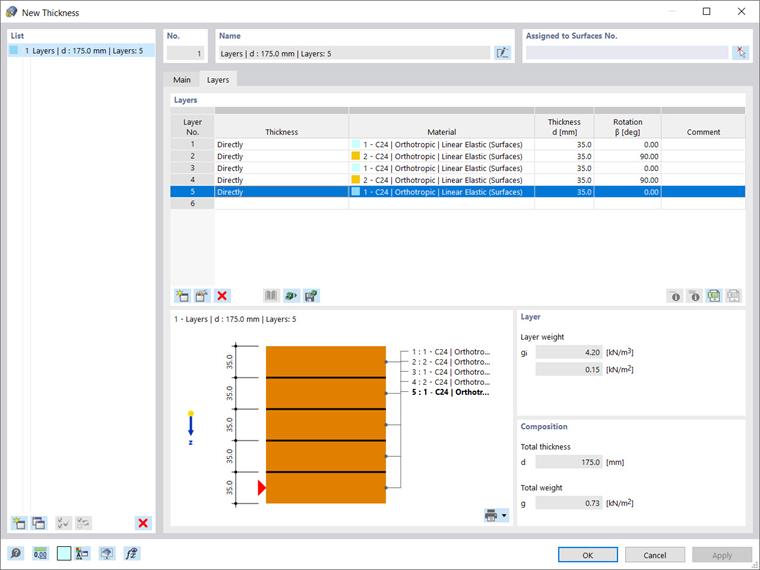

Para definir a espessura total, tudo o que precisa de fazer é aplicar o mesmo procedimento para as restantes camadas. A superfície neste exemplo é constituída por cinco camadas com a mesma espessura definida como apresentado na Figura 7. Tenha em conta que os dados introduzidos na tabela interagem com a representação gráfica no mesmo separador, bem como com o cálculo automático do peso da camada individual e da composição (Figura 7).

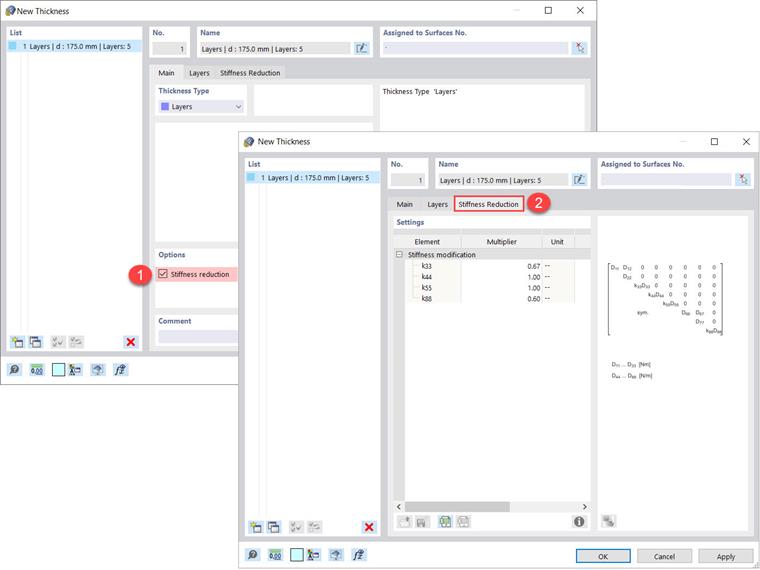

Também é possível reduzir a rigidez ao definir a espessura da superfície multicamadas. Pode encontrar esta opção no separador "Principal" da janela "Nova espessura" e ativá-la marcando a caixa de seleção correspondente. Depois, pode introduzir as alterações de rigidez como apresentado na Figura 8.
Desta forma, pode considerar o facto de que a madeira laminada cruzada geralmente não é colada no lado estreito da madeira e, portanto, não podem ser transferidas tensões de corte para o lado estreito da madeira. Pode ter isso em consideração ajustando os fatores k33 e k88, reduzindo assim a rigidez de torção D33 e a rigidez de corte D88, respetivamente, da matriz de rigidez correspondente.

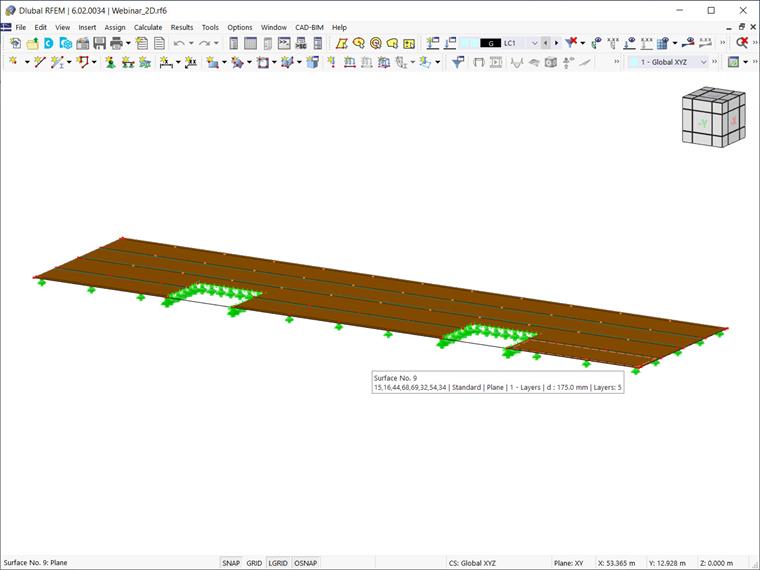

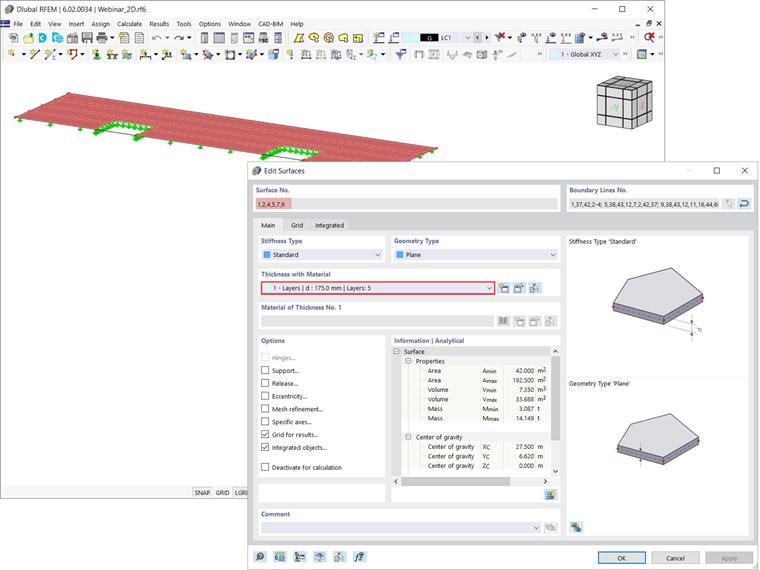

Assim que tiver definida a espessura de interesse, pode atribuí-la às superfícies que precisa de criar (Figura 9) e obter a laje de superfícies multicamadas apresentada no início deste texto (Figura 2).
