Ce module complémentaire est approprié pour le calcul du bois lamellé-croisé, des surfaces vitrées (verre feuilleté et isolant) et des composites plastiques renforcés de fibres. Vous pouvez également l'utiliser pour calculer des éléments de couche dans des structures en béton, légères ou d'éléments. Dans cet article, le module complémentaire sera utilisé pour définir l'épaisseur des surfaces multicouches qui forment la dalle montrée dans la Figure 2.

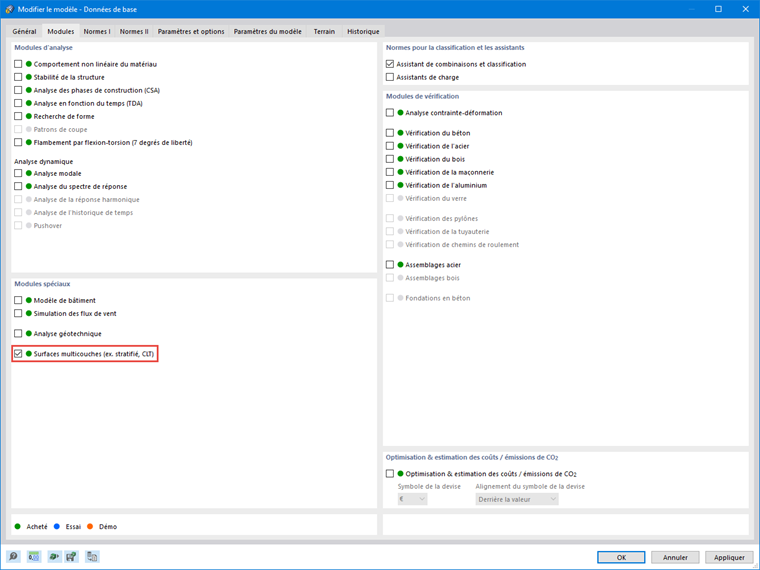

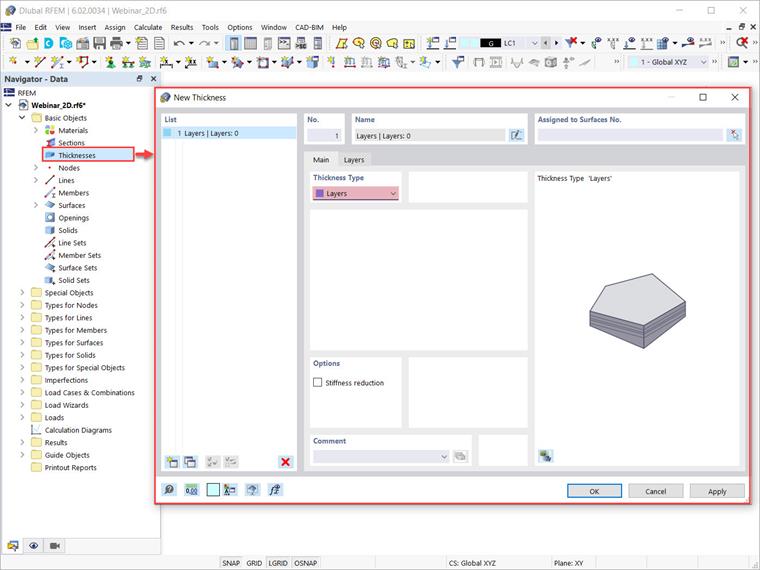

Dans RFEM 6, vous pouvez définir des couches dans la boîte de dialogue « Nouvelle épaisseur » (accessible via le Navigateur - Données et le menu « Insérer »). Lorsque le module complémentaire « Surfaces multicouches » est actif, « Couches » peut être sélectionnée comme type d'épaisseur (Figure 3).

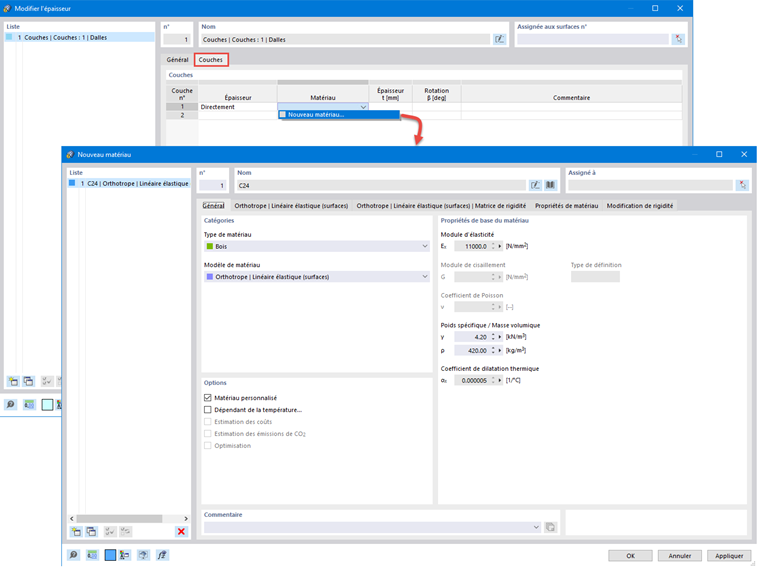

En sélectionnant « Couches » comme type d'épaisseur, un onglet associé est disponible pour définir les couches en termes de matériau, d'épaisseur et de rotation (Figure 4). Vous pouvez définir le matériau des différentes couches en sélectionnant « Nouveau matériau » et en sélectionnant le matériau dans la bibliothèque de RFEM, ou en définissant vous-même les propriétés du matériau.

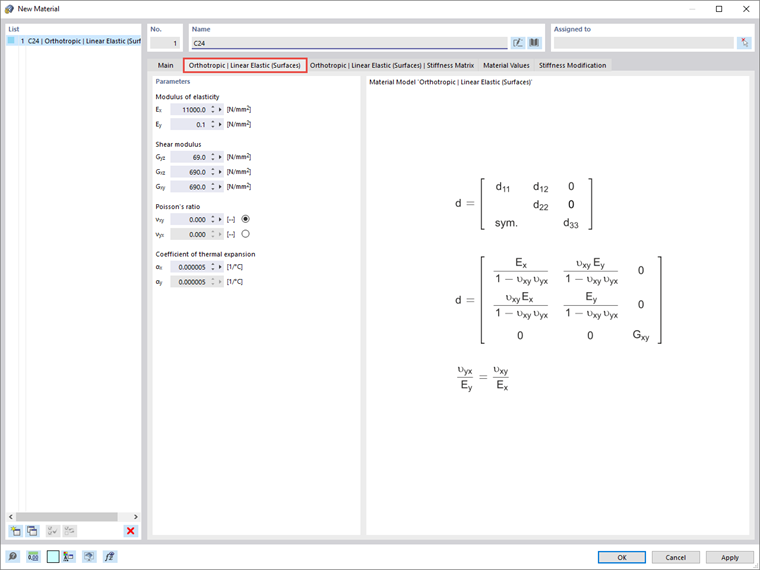

Dans cet exemple, le matériau de la première couche est « Bois », le modèle de matériau est défini comme « Orthotrope | Linéaire élastique (surfaces) » et l'option « Matériau défini par l'utilisateur » est activée. Vous pouvez ainsi définir les paramètres du matériau comme le montre la Figure 5.

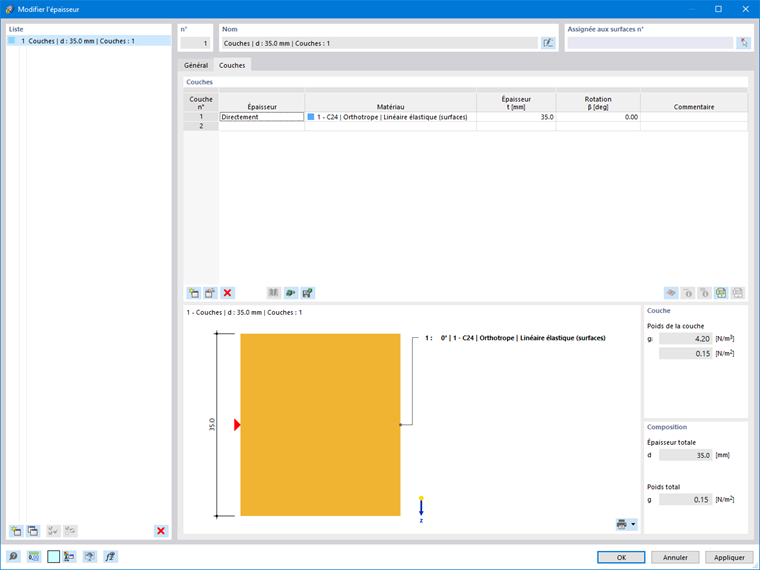

Une fois que vous avez donné les paramètres du matériau, vous pouvez définir l'épaisseur (d) de la couche et l'angle de rotation β. Ce dernier permet de faire pivoter la couche individuelle d'un angle ß et de considérer ainsi différentes rigidités dans une direction. Aucune rotation n'est appliquée à la première couche de la surface multicouche (c'est-à-dire que l'angle de rotation ß est défini sur 0) et l'épaisseur est définie sur 35 mm (Figure 6).

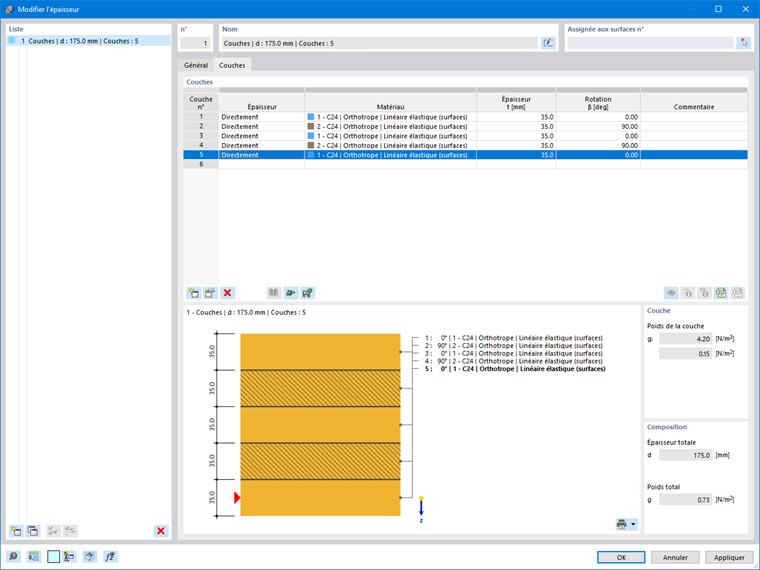

Pour définir l'épaisseur totale, il suffit d'appliquer la même procédure pour les couches restantes. La surface de cet exemple est composée de cinq couches de même épaisseur définie comme indiqué dans la Figure 7. Veuillez noter que les données que vous entrez dans le tableau interagissent avec l'affichage graphique dans le même onglet, ainsi qu'avec le calcul automatique du poids de la couche individuelle et de la composition (Figure 7).

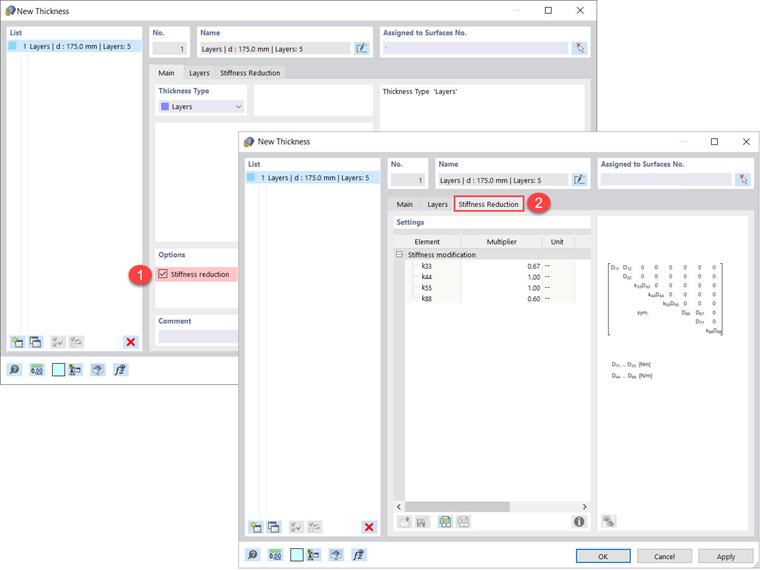

Il est également possible de réduire la rigidité lors de la définition de l'épaisseur de la surface multicouche. Vous pouvez trouver cette option dans l'onglet « Général » de la fenêtre « Nouvelle épaisseur » et l'activer en cochant la case correspondante. Vous pouvez ensuite introduire des modifications de rigidité comme le montre la Figure 8.
De cette façon, vous pouvez considérer le fait que le bois lamellé-croisé n'est généralement pas collé sur le côté étroit et qu'aucune contrainte de cisaillement ne peut donc être transférée sur les côtés étroits du bois. Vous pouvez en tenir compte en ajustant les facteurs k33 et k88, réduisant ainsi la rigidité en torsion D33 et la rigidité en cisaillement D88, respectivement, de la matrice de rigidité correspondante.

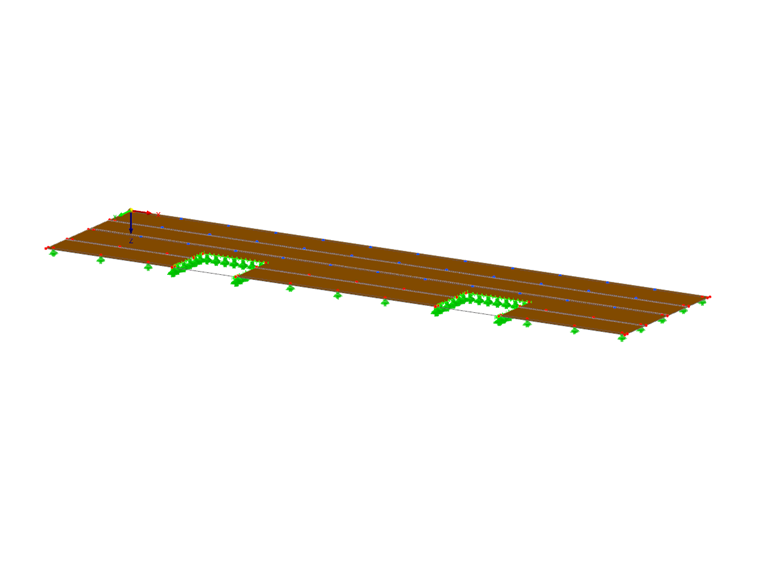

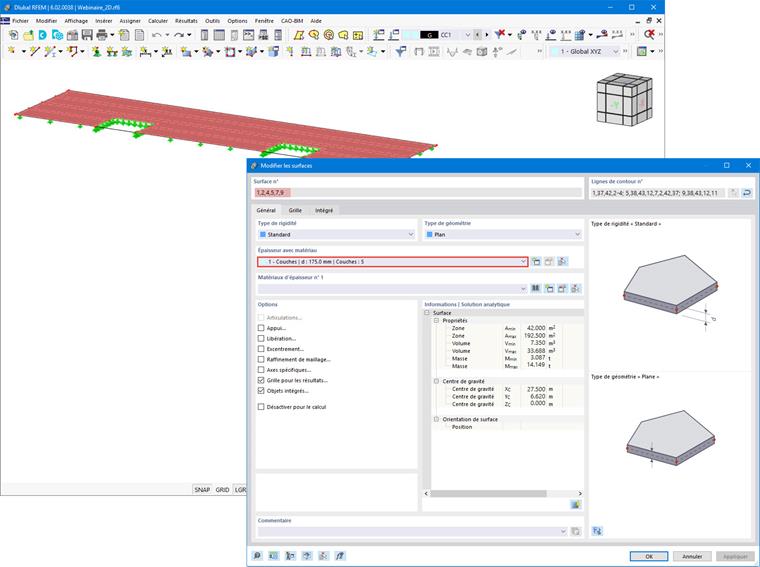

Une fois que vous avez défini l'épaisseur d'intérêt, vous pouvez l'assigner aux surfaces que vous devez créer (Figure 9) et obtenir la dalle composée de surfaces multicouches présentée au tout début de ce texte (Figure 2).
