Exemplo prático para a criação de um modelo de protocolo de impressão

O relatório de impressão no RFEM 6 e no RSTAB 9 apresenta-se, em comparação com a versão anterior (RFEM 5 e RSTAB 8), com um design claramente mais moderno e com funções expandidas. Algumas dessas novidades já foram apresentadas no artigo técnico "Leistungsfähiges Ausdruckprotokoll in RFEM 6". Neste artigo é mostrado como criar, guardar e reutilizar modelos de relatório de impressão noutros projetos.

Vantagens dos modelos de relatório de impressão

A seleção e compilação dos conteúdos de um relatório de impressão, incluindo os gráficos desejados, pode exigir algum esforço. Para não ter de repetir este trabalho em cada novo projeto, é possível guardar compilações individuais como modelo. Os modelos facilitam consideravelmente a criação de futuros relatórios de impressão e garantem uma documentação uniforme e eficiente.

Criar modelo

Para guardar um relatório de impressão existente como modelo, procede-se da seguinte forma:

  1. No gestor de relatório de impressão, clicar em baixo à esquerda em „Guardar como modelo“.
  2. Abre-se a caixa de diálogo „Modelo de relatório de impressão“. Aqui podem ser editados os elementos de relatório de todos os modelos.

Nesta caixa de diálogo é possível:

  • criar ou ajustar modelos próprios,
  • eliminar modelos personalizados que já não sejam necessários.

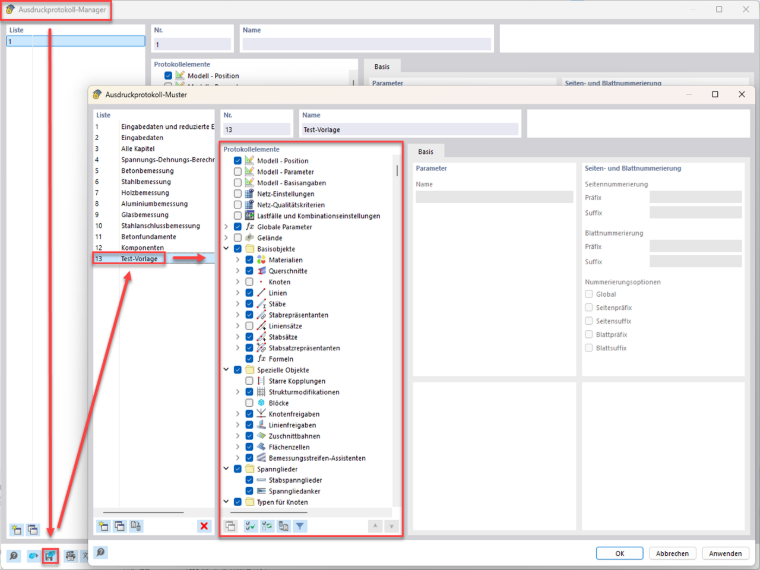

Caixa de diálogo Relatório de impressão – gestor
KB 1822 | Guardar relatório de impressão como modelo
Sugestão

Os modelos de relatório de impressão predefinidos são protegidos contra escrita e não podem ser alterados.

Adaptar relatório de impressão

O conteúdo do relatório de impressão pode ser adaptado individualmente às próprias necessidades. No navegador de relatório de impressão, é possível mover, copiar, cortar ou clonar itens do relatório.

A numeração dos capítulos é atualizada automaticamente.

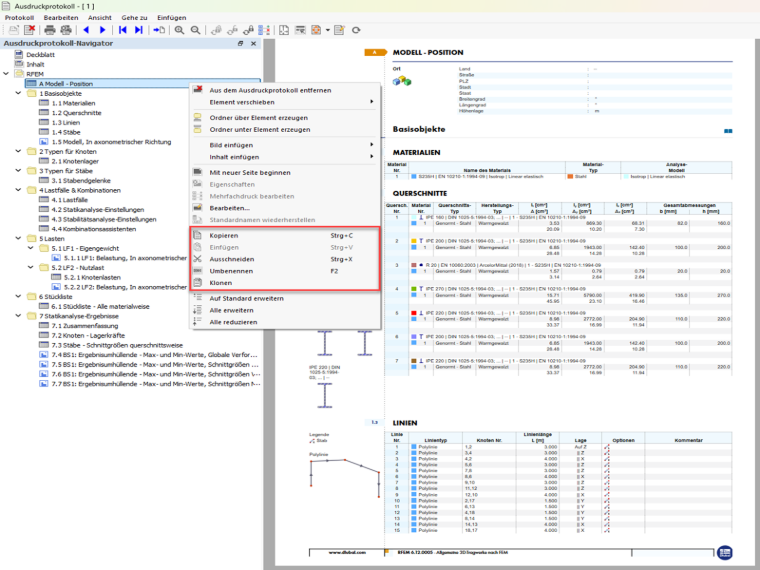

Opção para efetuar ajustes no navegador do relatório de impressão
KB 1822 | Ajustar o relatório de impressão

Localização de armazenamento e transferência de modelos

Os modelos de relatório de impressão guardados são armazenados no ficheiro „report_templatesV2.bin“. Dependendo da versão do programa, este ficheiro encontra-se nos seguintes diretórios:

  • C:\Users\BENUTZER\AppData\Local\Dlubal\RSTAB_9.12\configs
  • C:\Users\BENUTZER\AppData\Local\Dlubal\RFEM6_6.12\configs

Ao copiar este ficheiro, é possível transferir os modelos de relatório de impressão para outro computador, por exemplo, para os utilizar em vários projetos ou departamentos.

Conclusão

Com os modelos de relatório de impressão no RFEM 6 e no RSTAB 9, o processo de documentação pode ser tornado consideravelmente mais eficiente. É possível adaptar de forma flexível relatórios criados uma vez, guardá-los como modelo e transferi-los facilmente para outras estações de trabalho – para uma criação de relatórios consistente e que poupa tempo.

Autor

A Eng.ª Matula trabalha no apoio ao cliente em questões técnicas relacionadas com o software. Familiariza-se de forma fiável com novos temas e contribui para soluções claramente estruturadas.
