Introdução
As simulações de cargas de vento são fundamentais para o processo de análise estrutural e projeto de edifícios, torres e uma ampla gama de estruturas de engenharia civil. Essas simulações permitem aos engenheiros avaliar como o vento interage com diferentes tipos de estruturas e avaliar as demandas estruturais resultantes com maior precisão. A integração de ferramentas computacionais avançadas, como softwares de túnel de vento numérico, como o RWIND, e plataformas de análise de elementos finitos, como o RFEM, melhorou significativamente a confiabilidade e a profundidade das avaliações relacionadas ao vento.
Uma limitação comum tanto nos testes experimentais em túnel de vento quanto em muitas simulações CFD é que eles geralmente relatam apenas distribuições de pressão de superfície, não as reações dos apoios resultantes. No entanto, forças e momentos de apoio ao nível da fundação são cruciais para projetar estruturas estáveis e seguras. Este artigo aborda essa lacuna, mostrando como os resultados de pressão do RWIND podem ser importados para o RFEM para calcular reações precisas dos apoios.
Através deste fluxo de trabalho, os engenheiros podem simular padrões de fluxo de vento realistas, efeitos de turbulência e distribuições de pressão na superfície de uma estrutura, mesmo para configurações irregulares ou não padrão, e, por fim, derivar as forças e momentos transferidos para a fundação ou sistema de ancoragem.
Importância das Forças de Apoio
As forças de apoio (ou reações de apoio) representam as forças e momentos internos que uma estrutura transmite aos seus apoios devido às cargas aplicadas. Na engenharia de vento, essas reações são particularmente importantes para:
- Projetar fundações (por exemplo, sapatas, estacas, parafusos de ancoragem)
- Avaliar levantamento e tombamento
- Avaliar forças de deslizamento lateral
- Verificar o equilíbrio da estrutura global
As forças de apoio induzidas pelo vento podem diferir significativamente de outras cargas estáticas devido à sua natureza dinâmica, direcionalidade e variabilidade com a altura.
Fluxo de Trabalho no RFEM e RWIND
Para obter forças de apoio precisas no RFEM sob carga de vento, um fluxo de trabalho típico inclui:
Passo 1: Modelagem Estrutural no RFEM
- Defina geometria, materiais e seções transversais
- Atribua condições de contorno (apoios, articulações, restrições)
Passo 2: Simulação de Carga de Vento no RWIND
- Exporte o modelo do RFEM para o RWIND
- Defina direções do vento, perfis de velocidade, modelos de turbulência
- Execute a simulação CFD para calcular distribuições de pressão de superfície
Passo 3: Importação de Cargas de Vento para o RFEM
- Importe a pressão do vento como cargas de superfície
- Aplique-as automaticamente na estrutura como cargas nodais ou elementares
Passo 4: Análise Estática no RFEM
- Execute combinações de carga incluindo ações do vento
- Analise forças internas, deformações e reações de apoio
Tipos de Forças de Apoio
No RFEM, as seguintes reações são tipicamente obtidas:

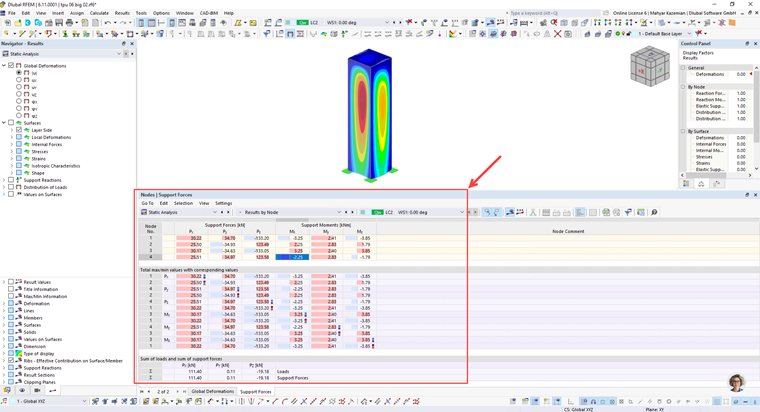

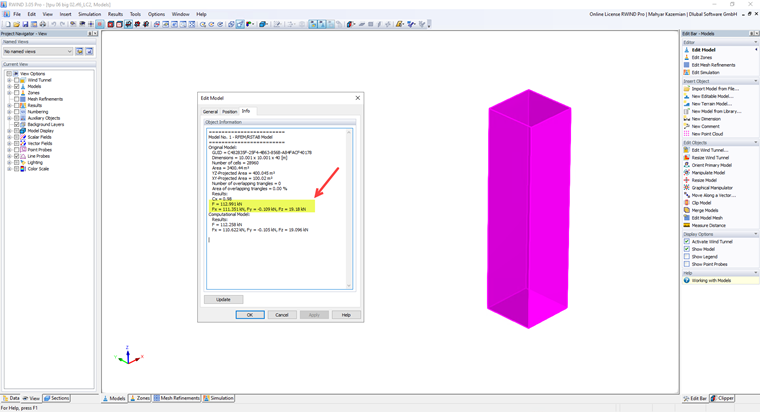

- Forças horizontais (Fx, Fy): Pressão lateral do vento (Disponível no RWIND e RFEM - Imagens 1 e 2)
- Forças verticais (Fz): Pressão ascendente ou descendente (Disponível no RWIND e RFEM - Imagens 1 e 2)
- Momentos (Mx, My, Mz): Efeitos de torção ou tombamento (Disponível no RFEM - Imagem 2)
Os engenheiros podem revisar essas reações por ponto de apoio ou globalmente para cada caso de carga e combinação. Elas também são entradas cruciais para verificação geotécnica.
Considerações Práticas
- Direção do Vento: Direções variáveis do vento podem levar a diferentes padrões de reação, então as simulações devem cobrir todos os ângulos relevantes (por exemplo, 0°, 45°, 90°, etc.).
- Resolução de Malha no RWIND: Malha de superfície fina garante distribuição precisa de pressão, afetando diretamente as forças de apoio.
- Combinações de Carga: As cargas de vento devem ser devidamente combinadas com cargas permanentes, móveis e outras cargas dinâmicas com base nos códigos aplicáveis (por exemplo, Eurocode, ASCE 7).
- Efeitos Não Lineares: Para estruturas flexíveis, efeitos de segunda ordem e amplificação dinâmica podem influenciar as reações de apoio.
Conclusão
A análise de forças de apoio é uma parte fundamental do projeto de carga de vento no RFEM. Combinando as capacidades precisas de simulação de vento do RWIND com o poderoso motor de análise estrutural do RFEM, os engenheiros podem garantir que suas estruturas sejam seguras, econômicas e conformes com os padrões de projeto modernos. A extração e interpretação adequadas dessas forças de apoio são fundamentais para alcançar resultados confiáveis e resultados de engenharia bem-sucedidos.
