Introducción
Las simulaciones de cargas de viento son fundamentales para el análisis y diseño estructural de edificios, torres y una amplia gama de estructuras de ingeniería civil. Estas simulaciones permiten a los ingenieros evaluar cómo el viento interactúa con diferentes tipos de estructuras y evaluar con mayor precisión las demandas estructurales resultantes. La integración de herramientas computacionales avanzadas, como el software de túnel de viento numérico como RWIND y plataformas de análisis de elementos finitos como RFEM, ha mejorado significativamente la fiabilidad y profundidad de las evaluaciones relacionadas con el viento.
Una limitación común tanto en las pruebas experimentales de túnel de viento como en muchas simulaciones CFD es que generalmente solo reportan distribuciones de presión superficial, no las reacciones de soporte resultantes. Sin embargo, las fuerzas de soporte y momentos a nivel de fundación son cruciales para diseñar estructuras estables y seguras. Este artículo aborda esa brecha mostrando cómo los resultados de presión de RWIND pueden ser importados a RFEM para calcular reacciones de soporte precisas.
A través de este flujo de trabajo, los ingenieros pueden simular patrones de flujo de viento realistas, efectos de turbulencia y distribuciones de presión a través de la superficie de una estructura incluso para configuraciones irregulares o no estándar y, en última instancia, derivar las fuerzas y momentos transferidos al sistema de fundación o anclaje.
Importancia de las Fuerzas de Soporte
Las fuerzas de soporte (o reacciones de soporte) representan las fuerzas internas y momentos que una estructura transmite a sus soportes debido a las cargas aplicadas. En la ingeniería del viento, estas reacciones son particularmente importantes para:
- Diseñar cimentaciones (por ejemplo, zapatas, pilotes, pernos de anclaje)
- Evaluar levantamiento y volteo
- Evaluar fuerzas de deslizamiento lateral
- Verificar el equilibrio de la estructura global
Las fuerzas de soporte inducidas por el viento pueden diferir significativamente de otras cargas estáticas debido a su naturaleza dinámica, direccionalidad y variabilidad con la altura.
Flujo de Trabajo en RFEM y RWIND
Para obtener fuerzas de soporte precisas en RFEM bajo cargas de viento, un flujo de trabajo típico incluye:
Paso 1: Modelado Estructural en RFEM
- Definir geometría, materiales y secciones transversales
- Asignar condiciones de contorno (soportes, articulaciones, restricciones)
Paso 2: Simulación de Carga de Viento en RWIND
- Exportar modelo de RFEM a RWIND
- Definir direcciones del viento, perfiles de velocidad, modelos de turbulencia
- Ejecutar simulación CFD para calcular distribuciones de presión superficial
Paso 3: Importación de Cargas de Viento a RFEM
- Importar presión de viento CFD como cargas superficiales
- Aplicarlas automáticamente a la estructura como cargas nodales o elementales
Paso 4: Análisis Estático en RFEM
- Ejecutar combinaciones de carga incluyendo acciones de viento
- Analizar fuerzas internas, deformaciones y reacciones de soporte
Tipos de Fuerzas de Soporte
En RFEM, típicamente se obtienen las siguientes reacciones:

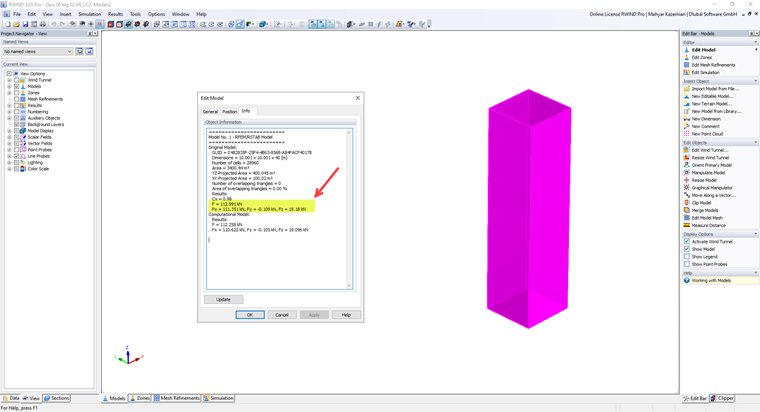

- Fuerzas horizontales (Fx, Fy): Presión lateral del viento (Disponible en RWIND y RFEM - Imágenes 1 y 2)
- Fuerzas verticales (Fz): Presión de levantamiento o hacia abajo (Disponible en RWIND y RFEM - Imágenes 1 y 2)

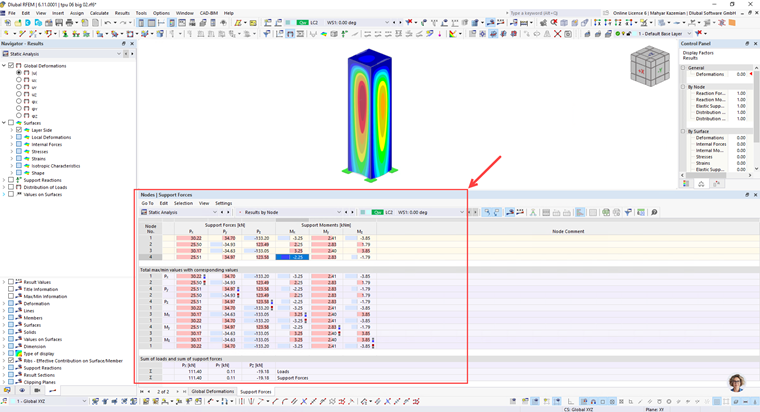

- Momentos (Mx, My, Mz): Efectos torsionales o de volteo (Disponible en RFEM - Imagen 2)
Los ingenieros pueden revisar estas reacciones por punto de soporte o globalmente para cada caso de carga y combinación. También son entradas cruciales para la verificación geotécnica.
Consideraciones Prácticas
- Dirección del Viento: Las direcciones de viento variables pueden llevar a diferentes patrones de reacción, por lo que las simulaciones deben cubrir todos los ángulos relevantes (por ejemplo, 0°, 45°, 90°, etc.).
- Resolución de Malla en RWIND: Una malla superficial fina asegura una distribución de presión precisa, afectando directamente las fuerzas de soporte.
- Combinaciones de Carga: Las cargas de viento deben combinarse adecuadamente con cargas muertas, vivas y otras cargas dinámicas basadas en códigos aplicables (por ejemplo, Eurocode, ASCE 7).
- Efectos No Lineales: Para estructuras flexibles, los efectos de segundo orden y la amplificación dinámica pueden influir en las reacciones de soporte.
Conclusión
El análisis de fuerzas de soporte es una parte fundamental del diseño de cargas de viento en RFEM. Combinando las precisas capacidades de simulación de viento de RWIND con el poderoso motor de análisis estructural de RFEM, los ingenieros pueden asegurar que sus estructuras sean seguras, económicas y cumplan con los estándares de diseño modernos. La adecuada extracción e interpretación de estas fuerzas de soporte son clave para lograr resultados confiables y exitosos en ingeniería.
