A treliça é uma secção laminada com uma secção de secção em I soldada. Para utilizar esta secção no RF-/FRAME-JOINT Pro, a espessura da alma do elemento soldado deve ter pelo menos o mesmo valor que a alma da secção principal.
Pergunta

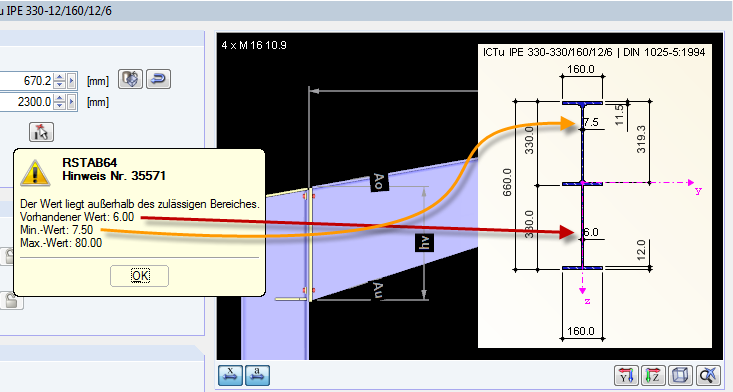

Após iniciar o cálculo, o RF‑/FRAME ‑ JOINT Pro salta para a janela "1.4.1 Beam Right - Part 1" e aparece a seguinte mensagem: "O valor está fora do intervalo. Valor existente: 6,00 - Valor mínimo: 7,50 ". Parece não haver ligação com esta janela. Onde está o erro?
No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
- Dimensionamento de cinco tipos de sistemas resistentes a forças sísmicas (SFRS): )
- Verificação da ductilidade da relação largura-espessura para almas e banzos
- Cálculo da resistência e rigidez necessárias para o contraventamento de estabilidade de vigas
- Cálculo do espaçamento máximo para contraventamento de estabilidade de vigas
- Cálculo da resistência necessária nas articulações para o contraventamento de estabilidade de vigas
- Cálculo da resistência necessária do pilar com a opção de negligenciar todos os momentos fletores, corte e torção para o estado limite de sobrerresistência
- Verificação das relações de esbelteza para pilares e contraventamentos
O resultado do dimensionamento sísmico é categorizado em duas secções: requisitos das barras e requisitos das ligações.
Os "Requisitos sísmicos" incluem a resistência à flexão necessária e a resistência ao corte necessária da ligação viga-pilar para pórticos de momento. Estas estão listadas no separador 'Ligação de pórtico de momentos por barra'. Para pórticos reforçados, a resistência à tração necessária da ligação e a resistência à compressão necessária da ligação do contraventamento estão listadas no separador 'Ligação de contraventamento por barra'.
O programa fornece as verificações realizadas em tabelas. Os detalhes de dimensionamento mostram claramente as fórmulas e as referências à norma.
No módulo Dimensionamento de betão oferece a opção de realizar um dimensionamento sísmico de acordo com a norma AISC 341-16 para barras de aço.
Para este efeito, estão disponíveis cinco tipos de sistemas resistentes a forças sísmicas (SFRS).
