Reações irrealistas das articulações de momentos devido a erros nos nós

No meu modelo, existem barras que obtêm momentos de extremidade de barra nas libertações, apesar das libertações de momento. Qual é a razão para isso?

Resposta:

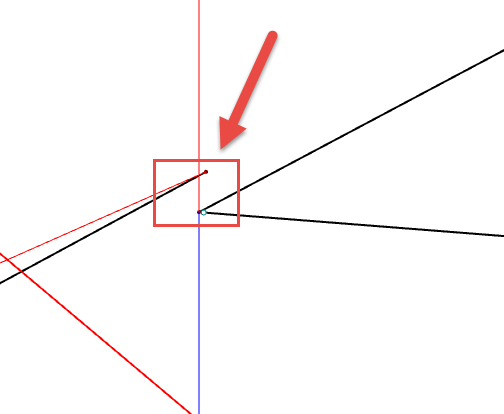

Verifique as torções nos nós: Manchmal sind Stäbe an den Knotenpunkten nicht richtig angeschlossen (minimale Ungenauigkeiten) und es liegen zwei Knoten sehr nahe beieinander (siehe Bild). Damit ergeben sich unrealistisch große Verdrehungen um die Stabachse, die zu diesen Momenten führen.

Unverbundene Stäbe
Unverbundene Stäbe

Autor

O Eng. Baumgärtel presta apoio a clientes da Dlubal Software.

Referências
  1. Dlubal Software. (2018). Manual do RFEM. Tiefenbach.
  2. Dlubal Software. (2016). Manual do RSTAB. Tiefenbach: Dlubal Software, März 2016.
;
