Nerealistické momentové kloubové reakce z důvodu uzlových chyb

V mém modelu jsou pruty, které navzdory momentovým uvolněním získávají momenty na koncích prutů na uvolněních. Jak je to možné?

Odpověď:

Zkontrolujte prosím kroucení v uzlech: Manchmal sind Stäbe an den Knotenpunkten nicht richtig angeschlossen (minimale Ungenauigkeiten) und es liegen zwei Knoten sehr nahe beieinander (siehe Bild). Damit ergeben sich unrealistisch große Verdrehungen um die Stabachse, die zu diesen Momenten führen.

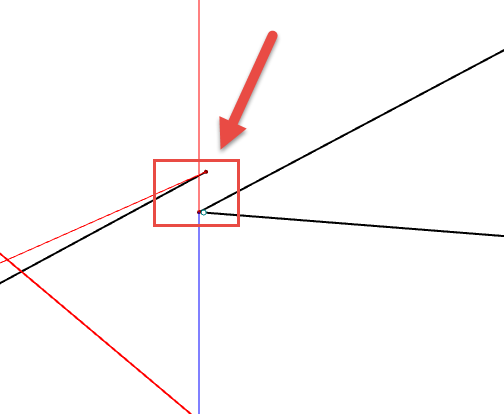

Nespojené pruty
Nespojené pruty

Autor

Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.

Reference
  1. Software Dlubal. (2018). Manuál RFEM. Tiefenbach.
  2. Manuál RSTAB. Tiefenbach: Dlubal Software, září 2017
;
