Resposta:

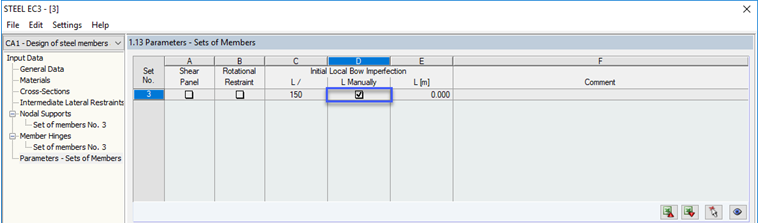

Para realizar o cálculo sem imperfeições, selecione a caixa de seleção "L manualmente" (ver imagem) e mantenha o comprimento em 0,00 m.
Pergunta
Gostaria de calcular a torção de empenamento com a influência da análise de segunda ordem, mas sem imperfeições. Como isso funciona?
