Risposta:

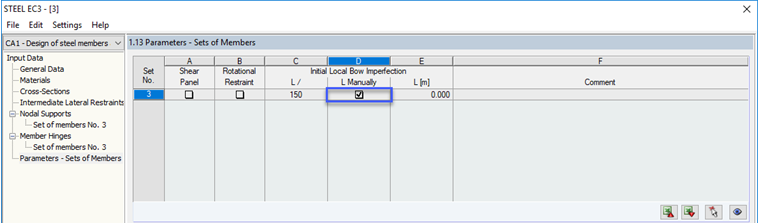

Per eseguire il calcolo senza imperfezioni, selezionare la casella di controllo "L Manualmente" (vedere l'immagine) e mantenere la lunghezza a 0,00 m.
Domanda
Vorrei calcolare la torsione di ingobbamento con l'influenza dell'analisi del secondo ordine, ma senza imperfezioni. Come funziona?
