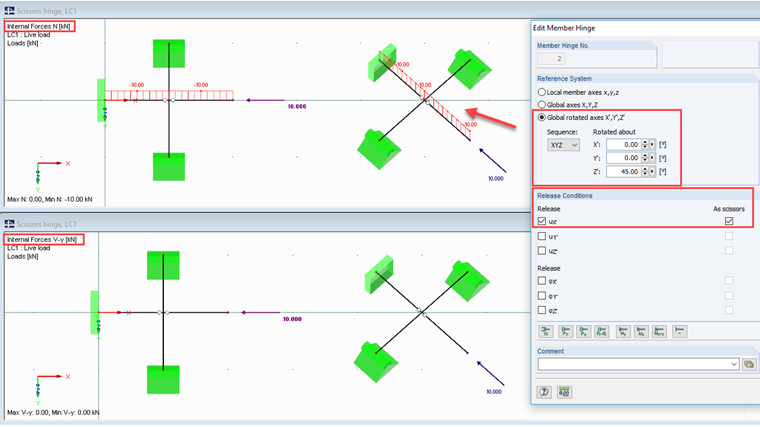

No entanto, é possível fazer com que a articulação da tesoura se refira a um sistema de eixos rodados globalmente (ver Figura 01). Pode fazer o download de um ficheiro de exemplo da articulação de tesoura rodada através da ligação abaixo.
Pergunta
Como é que posso fazer uma articulação em tesoura para se referir a um sistema de eixos local?
No entanto, é possível fazer com que a articulação da tesoura se refira a um sistema de eixos rodados globalmente (ver Figura 01). Pode fazer o download de um ficheiro de exemplo da articulação de tesoura rodada através da ligação abaixo.
Pode utilizar a opção "Malha independente preferível" nas configurações da malha de EF para criar uma malha de EF independente entre si para os objetos integrados. Isto permite gerar uma malha de EF significativamente mais detalhada e precisa para objetos individuais que são integrados entre si.
No diálogo "Definir tipo de carga" pode ver a Figura 01 do método de reforço finito (FSM) no gráfico 3D.
No RFEM 6 e no RSTAB 9, tem a opção de inserir "Objetos visuais" como objetos auxiliares. Pode importar os formatos de ficheiro 3ds, stl e obj.
Estes objetos permitem criar uma melhor referência às dimensões.
Tem secções individuais dos pilares e geometrias de paredes angulares e necessita de uma verificação ao punçoamento para as mesmas?
Não tem qualquer problema. No RFEM 6, é possível realizar verificações ao punçoamento não apenas para secções retangulares e circulares, mas também para qualquer forma de secção.
