Resultados do RF-/DYNAM Pro no relatório de impressão

Como é que posso apresentar os resultados do módulo adicional RF‑/DYNAM Pro no relatório de impressão?


Resposta:

Os resultados dos módulos adicionais RF‑/DYNAM Pro Forced Vibrations, Nonlinear Time History e Equivalent Loads não estão listados diretamente no relatório de impressão. Isso geralmente ocorre devido ao facto de os cálculos dinâmicos exigirem muitos dados e resultados.

Em cada um dos módulos adicionais mencionados, é possível criar uma combinação de resultados com os resultados da envolvente. Nesta combinação de resultados gerada, pode ver os mesmos resultados dos programas principais e apresentá-los como habitualmente no relatório de impressão.

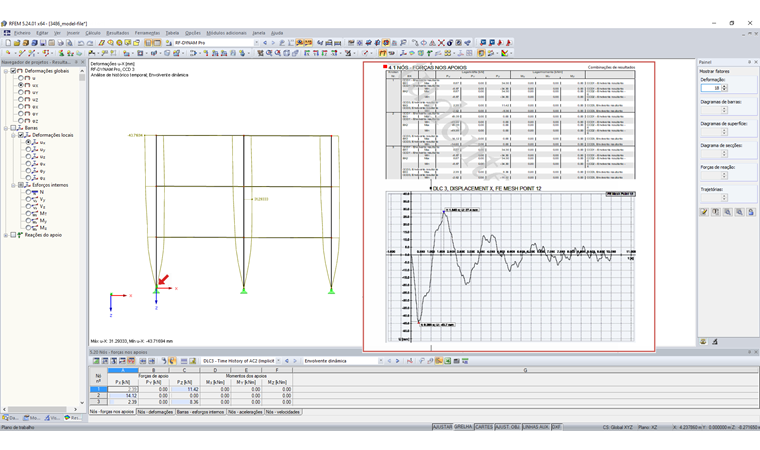

Além disso, pode continuar a imprimir imagens no relatório de impressão. Também pode apresentar graficamente o histórico de tempo no relatório de impressão.


Autor

A Eng.ª Effler é responsável pelo desenvolvimento de produtos para análises dinâmicas e fornece apoio técnico aos nossos clientes.

Ligações
Referências
  1. Dlubal Software. (2020). Manual do RF-DYNAM Pro. Tiefenbach: Dlubal Software, Januar 2020.
