Dotaz

Jak mohu zobrazit výsledky přídavného modulu RF-/DYNAM Pro ve výstupním protokolu?


Odpověď:
Výsledky přídavných modulů RF-/DYNAM Pro Forced Vibrations, Nonlinear Time History a Equivalent Loads se nezobrazují přímo ve výstupním protokolu. To je zpravidla dáno tím, že pro dynamické výpočty se vytváří velké množství dat a výsledků.

V každém ze zmíněných modulů můžeme vytvořit kombinace výsledků s příslušnými výsledky. V této vygenerované kombinaci výsledků lze zobrazit stejné výsledky jako v hlavních programech a zobrazit je ve výstupním protokolu obvyklým způsobem.

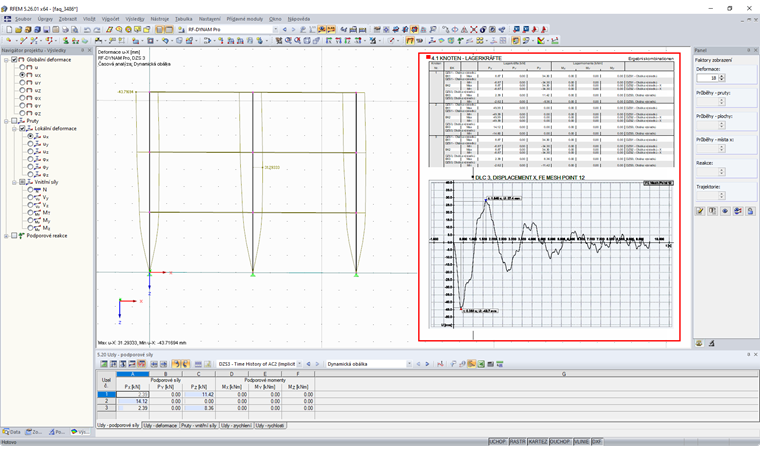

Kromě toho můžeme obvyklým způsobem tisknout do výstupního protokolu i obrázky. Grafické zobrazení časového průběhu lze také zobrazit ve výstupním protokolu.
