Resposta:

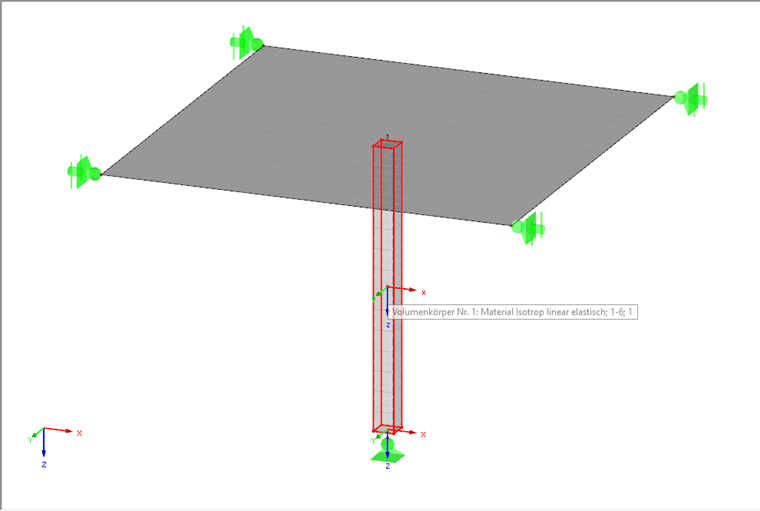

Para a verificação ao punçoamento num pilar, o RF-PUNCH Pro requer um nó no qual a força axial do pilar para a verificação pode ser representada.Se representou o pilar como um sólido (por ex., com uma secção retangular) e esse mesmo sólido ligar diretamente ao teto, não pode utilizar esta situação para a verificação no RF-PUNCH Pro. Como apenas é utilizado um sólido, falta a força interna da barra.
No entanto, é possível colocar uma barra de acoplamento curta (por ex., uma barra rígida) na extremidade do sólido. Em seguida, a barra rígida pode ser ligada ao teto através de um nó final e a força axial na barra de acoplamento pode ser utilizada para a verificação ao punçoamento.

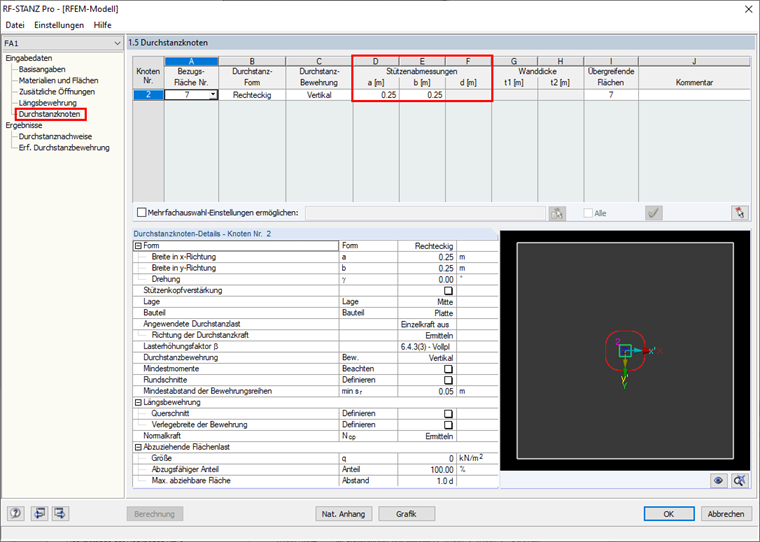

Tenha apenas em atenção que as dimensões da barra de acoplamento ou da barra rígida não necessitam de ser definidas no modelo do RFEM. Por essa razão, são aplicadas dimensões padrão para a secção do pilar no RF-PUNCH Pro.
