Volver a preguntas más frecuentes (FAQ)

12. diciembre 2019

004282

Estructuras de hormigón

Eurocódigo 2

He diseñado un pilar de hormigón armado como un sólido y me gustaría realizar un cálculo de resistencia a punzonamiento para la unión del pilar con el techo. ¿Es posible con RF-PUNCH Pro?

Respuesta

Para el cálculo de la resistencia a punzonamiento de un pilar, RF-PUNCH Pro necesita un nudo en el que el esfuerzo axil del pilar se pueda realizar el punzonamiento para el cálculo.

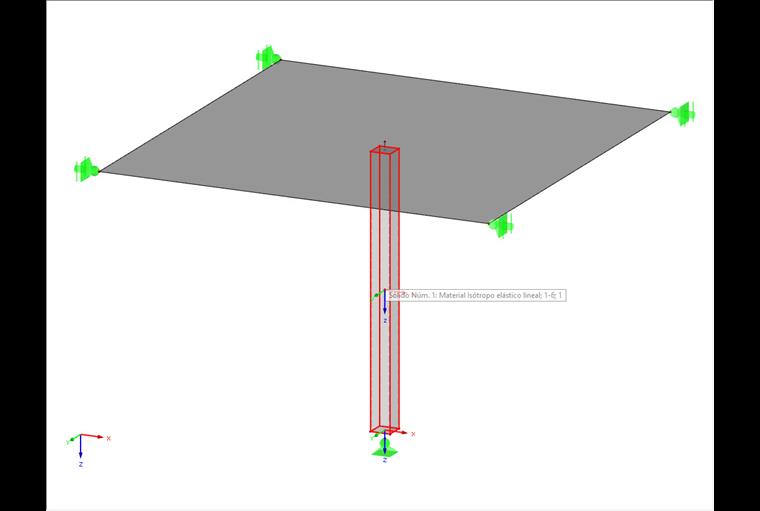

Se se ha visualizado el pilar como un sólido (por ejemplo, con una sección rectangular) y se une directamente con el forjado, no puede usar esta situación para el cálculo en RF-PUNCH Pro. Los esfuerzos internos de la barra faltan porque sólo se usa un sólido.

Sin embargo, puede proporcionar el extremo del sólido con una barra de acoplamiento corta (por ejemplo, una barra rígida). Después, la barra rígida se puede conectar con el forjado en el nudo del extremo, y el esfuerzo axil en la barra acoplada se puede usar para el cálculo de resistencia a punzonamiento.

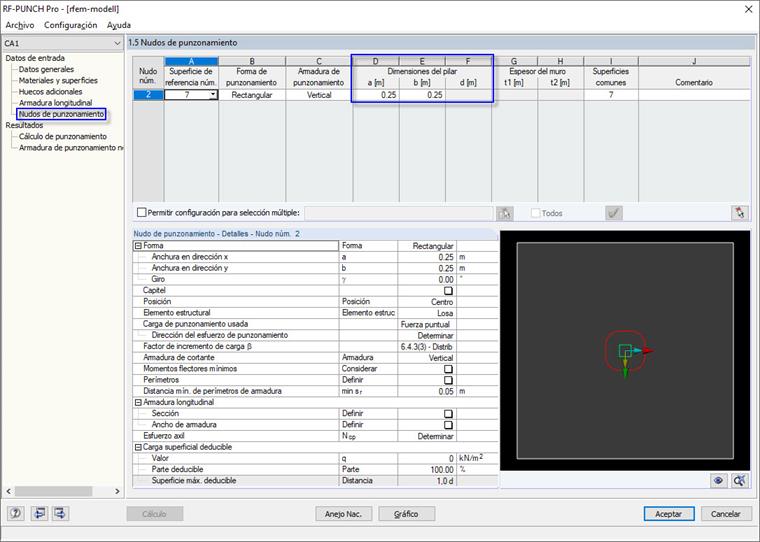

Por favor tenga en cuenta que las dimensiones de la barra acoplada o barra rígida no es necesario definirlas en el modelo RFEM. Por lo tanto, RF-PUNCH Pro aplica las dimensiones de la norma para la sección del pilar.

Palabras clave

Punzonamiento Volumen Pilar

Descargas

Archivo del modelo de RFEM
