Resposta:

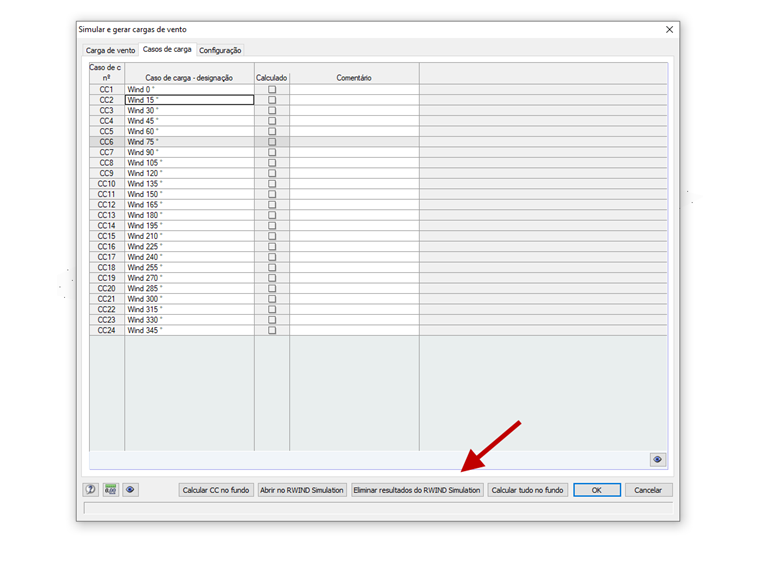

No menu "Cálculo", abra a interface "RWIND Simulation – Simulação e geração de cargas de vento". Em seguida, elimine os resultados no separador "Casos de carga" utilizando a função "Eliminar resultados do RWIND Simulation".
Pergunta
Como é que posso eliminar os resultados do RWIND Simulation num modelo do RFEM ou do RSTAB?
