Respuesta:

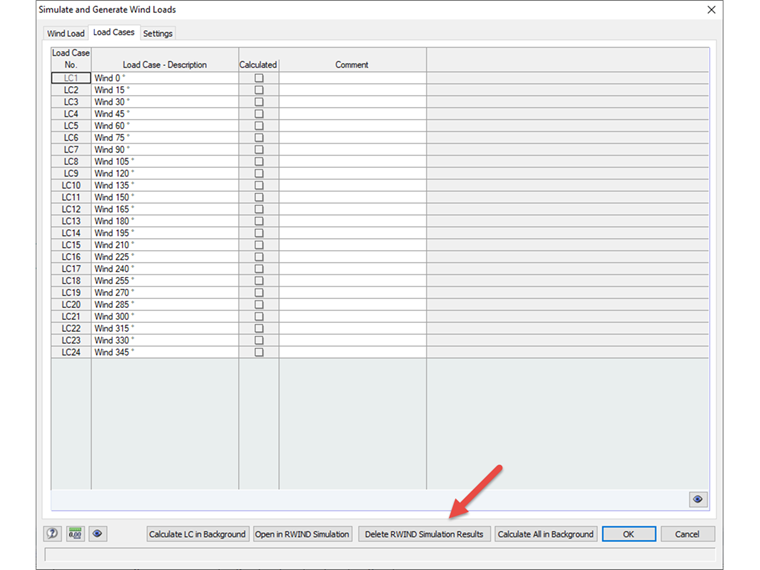

En el menú "Cálculo", abra la interfaz "RWIND Simulation - Simular y generar cargas de viento". Luego, elimine los resultados en la pestaña "Casos de carga" utilizando la función "Eliminar resultados de RWIND Simulation".
Pregunta
¿Cómo puedo eliminar los resultados de RWIND Simulation en un modelo de RFEM o RSTAB?
