Trabalhar com modelos

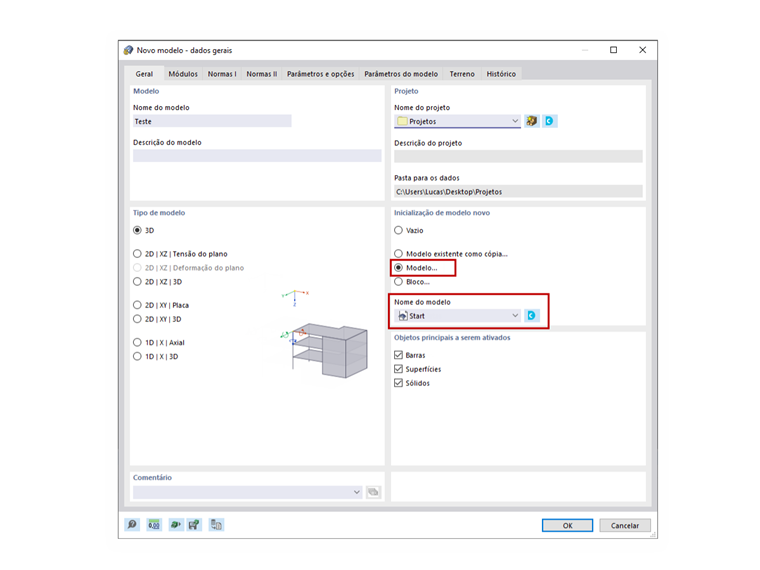

Com o RFEM 6 e o RSTAB 9, é muito fácil criar modelos. A maneira mais fácil é criar um novo ficheiro e definir todas as configurações desejadas. Este ficheiro pode ser guardado através de "Ficheiro → Guardar como modelo".

Desta forma, pode criar facilmente vários modelos padronizados. A grande vantagem da utilização de modelos é não ser necessário definir configurações como, por exemplo, o material utilizado, a numeração ativada/desativada, o idioma etc. sempre que é criado um novo modelo.

Um bom modelo deve incluir os seguintes componentes:

• Materiais frequentemente utilizados.
• Secções frequentemente utilizadas.
• Articulações especiais frequentemente utilizadas (articulações de barras e linhas).
• Uma lista de cargas utilizadas com frequência, tais como peso próprio, carga permanente, vento e neve.
• Um relatório de impressão com as suas próprias configurações.
• Algumas vistas padrão do modelo: Vista frontal isométrica 3D na direção Y

Além disso, as seguintes configurações são geralmente muito úteis:

• Mostrar/ocultar orientações de barra
• Mostrar/ocultar visualização de peso próprio
• Mostrar/ocultar numeração
• Mostrar/ocultar sistema de coordenadas global X, Y, Z (na origem)
• Cores dos objetos representados por
• Deformações de barras por cores
