Animação de um incremento de carga ou de um processo de construção

Como é que se anima um incremento de carga ou um processo de construção?


Resposta:

Ao definir incrementos de carga, o nível de carga definido pode ser aumentado gradualmente, com iterações para cada nível de carga até ser encontrado o equilíbrio. Esta opção é particularmente útil para os cálculos de acordo a análise de segunda ordem ou análise de grandes deformações, dado que encontrar o equilíbrio por vezes é difícil no caso de grandes deformações.

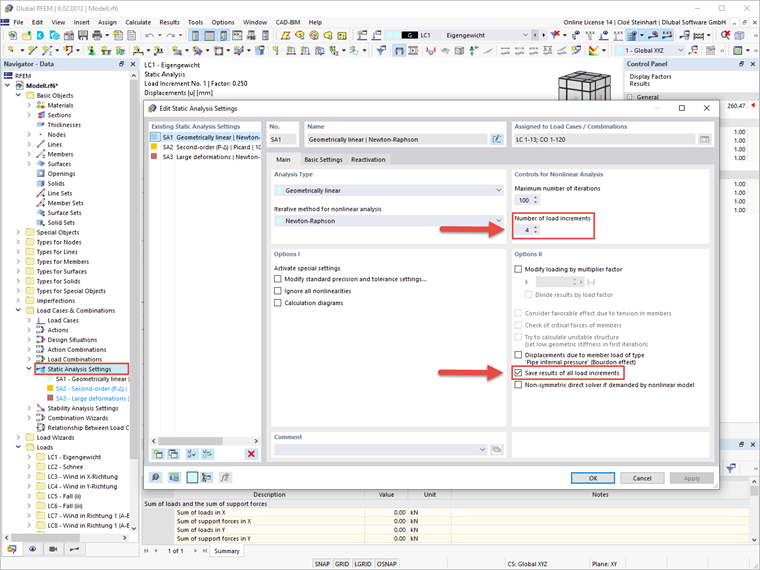

Geralmente, um incremento de carga pode ser definido nos parâmetros de análise estática. Para fazer isso, basta abrir os parâmetros de análise estática e, em seguida, aumentar o número de incrementos de carga. Para apresentar os resultados intermédios dos incrementos de carga individuais além do fator de carga final, os resultados intermédios podem ser apresentados através da função "Guardar os resultados de todos os incrementos de carga".

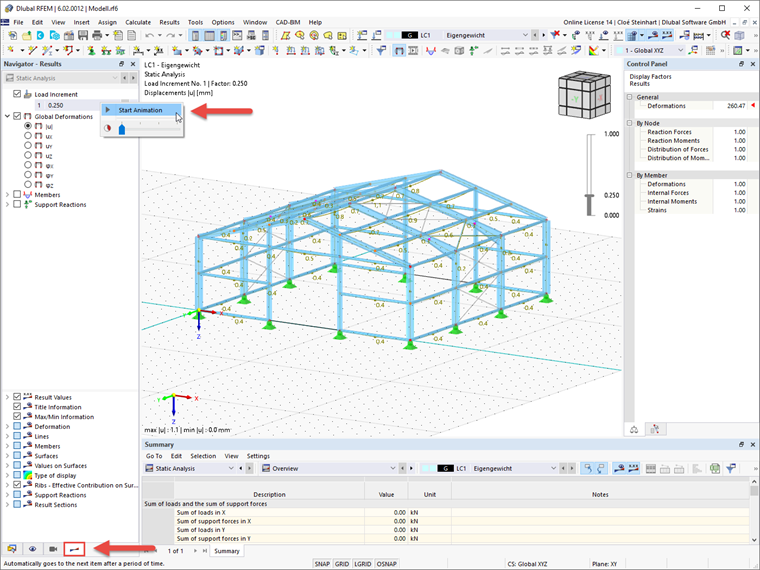

Para apresentar estes incrementos de carga animados, existe a opção de iniciar uma animação no Navegador–Resultados.

Este elemento de animação também pode ser encontrado para diversas caixas de listagem no programa. Desta forma, os casos de carga e as combinações de cargas assim como as caixas de listagem na tabela podem ser apresentados como animação.
