Esforços internos da barra – Unidades da deformação – RFEM 6

O que significa o símbolo de unidades para deformação axial e de corte no RFEM 6?

Resposta:

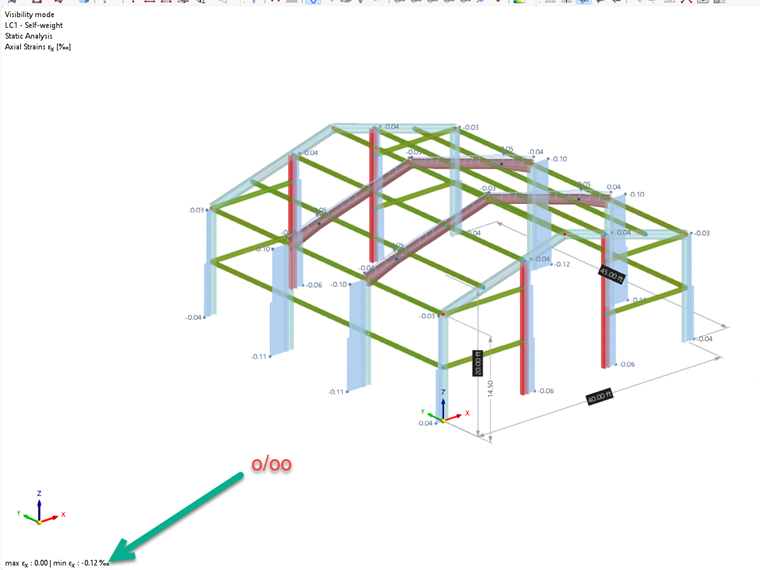

O símbolo de unidades para deformação axial e de corte apresentado na Figura 01, ‰, significa "permilagem", ou seja, número de partes em cada mil partes.

Barras – Esforços internos – Unidades de deformação

Isto não deve ser confundido com %, que representa o número de partes em cada cem partes.
Exemplo: 1 ‰ equivale a 1/1000 ou 0,001.
