Odpověď:

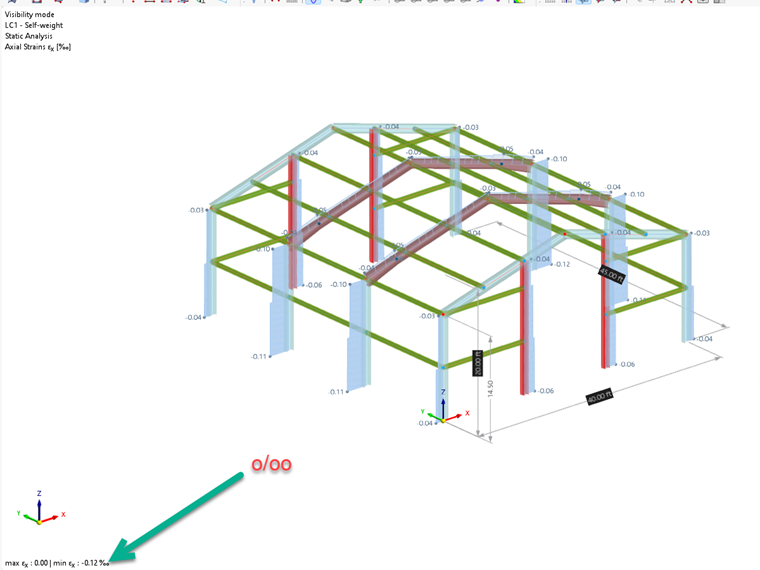

Symbol jednotky pro normálové a smykové přetvoření znázorněný na obrázku 1, o/oo, představuje "promile", což znamená tisíciny.
Nezaměňte tento symbol se symbolem % pro procenta.
Příklad: 1 o/oo se rovná 1/1000 nebo 0,001.
Vnitřní síly prutu - jednotky přetvoření - RFEM 6
Co představuje symbol jednotky pro normálové a smykové přetvoření v programu RFEM 6?
Nezaměňte tento symbol se symbolem % pro procenta.
Příklad: 1 o/oo se rovná 1/1000 nebo 0,001.
Autor
Alex Bacon je zodpovědný za školení zákazníků, technickou podporu a vývoj programů pro severoamerický trh.
