Linhas cruzadas

As linhas são divididas automaticamente nas intersecções com outras linhas. Como é que posso evitar esta situação?


Resposta:

Por defeito, as linhas e barras são automaticamente divididas assim que se cruzam. Isto assegura que a estrutura está ligada no nó comum. Por vezes, no entanto, isso não é desejado; por exemplo, para as diagonais dos contraventamentos.

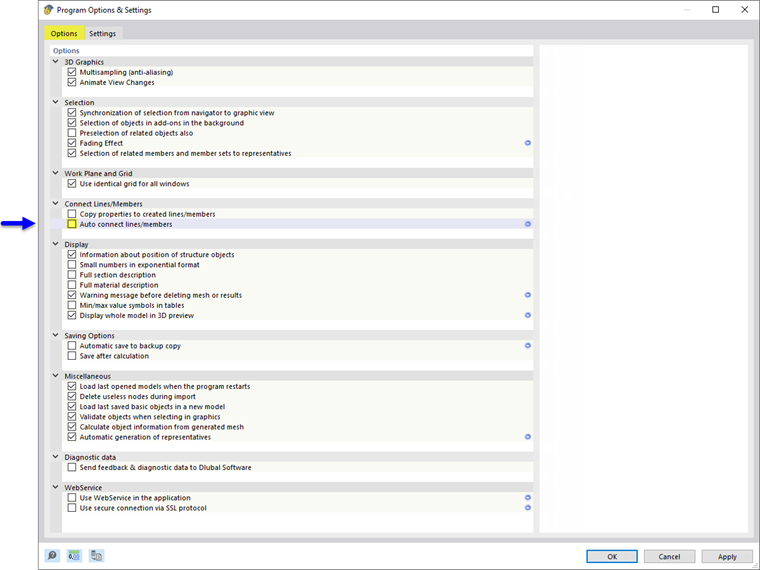

Para evitar a ligação automática, abra as definições do programa através do menu Opções → Opções do programa. Depois, desative a opção Unir linhas ou barras automaticamente.

Em alternativa, pode utilizar a função no menu de contexto geral. Para isso, clique com o botão direito do rato num espaço vazio da janela de trabalho.


Autor

O Eng. Vogl cria e gere a documentação técnica.



;
