Przecinające się linie

Linie są automatycznie dzielone na przecięciach z innymi liniami. Jak mogę temu zapobiec?


Odpowiedź:

Domyślnie linie i pręty są automatycznie dzielone, gdy tylko się przecinają. Zapewnia to połączenie konstrukcji we wspólnym węźle. Czasami jednak nie jest to pożądane; na przykład dla ukośnych stężeń.

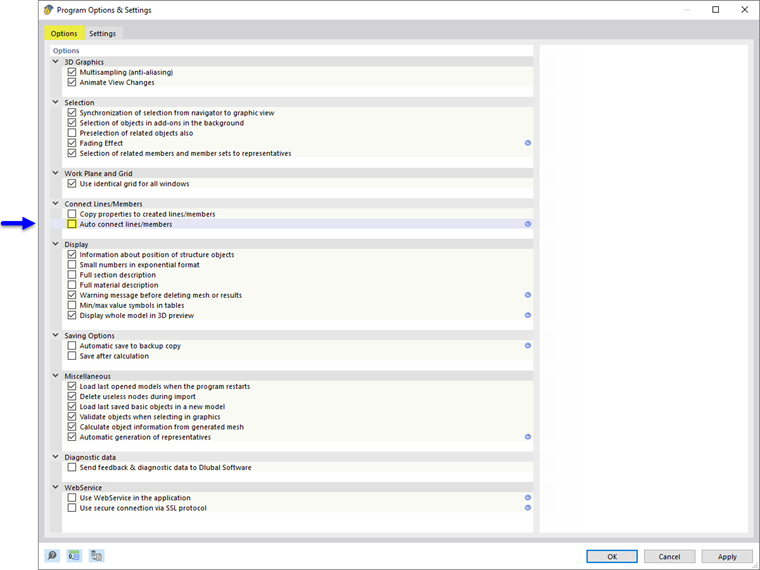

Aby zapobiec automatycznemu połączeniu, należy otworzyć ustawienia programu w menu Opcje → Opcje programu. Następnie dezaktywuj opcję Automatycznie połącz linie lub pręty.

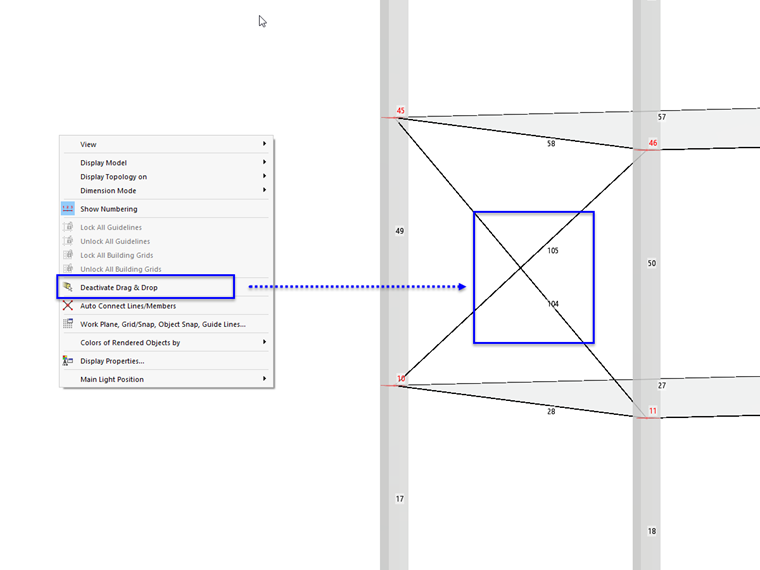

Alternatywnie można użyć funkcji w ogólnym menu kontekstowym. W tym celu należy kliknąć prawym przyciskiem myszy puste miejsce w oknie roboczym.
