RF-/TIMBER SANS | Resultados

Após a abertura do módulo, são especificados as barras/conjuntos de barras, os casos de cargas, as combinações de cargas ou de resultados que vão ser considerados para o dimensionamento, tanto dos estados limite último como de utilização e da resistência ao fogo. Os materiais do RFEM/RSTAB estão já predefinidos, no entanto, podem ser ajustados no RF‑/TIMBER SANS. Na biblioteca estão armazenadas as propriedades de materiais, de acordo com a respetiva norma.

Na verificação das secções, é possível optar entre adotar a secção selecionada no RFEM/RSTAB ou considerar uma secção modificada para o dimensionamento. Após a verificação das secções, são atribuídas as classes de duração do carregamento, as condições de humidade e a preservação da madeira.

Para a verificação da deformação, têm de ser especificados os comprimentos de referência das barras ou conjuntos de barras relevantes, Ao mesmo tempo, pode ser considerada a direção da deformação, uma contra-flecha e o tipo de viga.

Para o caso de ser verificada a resistência ao fogo, os lados expostos ao fogo podem ser definidos por barras ou conjuntos de barras.

• Integração total no RFEM/RSTAB com possibilidade de importar toda a informação e esforços internos relevantes
• Dimensionamento de barras e conjuntos de barras para tração, compressão, flexão, corte e esforços internos combinados
• Verificações de estabilidade para encurvadura e encurvadura por flexão-torção de acordo com o método da barra equivalente ou uma análise de segunda ordem
• Verificação do estado limite de utilização pela limitação das deformações
• Configuração livre do tempo de queima e das taxas de queima, assim como livre escolha dos lados de queima para o dimensionamento contra incêndios
• Bibliotecas de materiais e de seções sul-africanas
• Entrada definida pelo utilizador de secções retangulares e quadradas
• Otimização de secções com opção de transferência para o RFEM/RSTAB
• Opção para importar comprimentos de encurvadura do módulo adicional RSBUCK ou RF-STABILITY
• Documentação de resultados detalhada com referências às equações de verificação utilizadas da norma
• Várias opções para filtrar e ordenar resultados, incluindo resultados ordenados por barras, secções, posições x ou casos de cargas, combinações de cargas e combinações de resultados
• Consideração das condições de humidade da madeira
• Visualização de critérios de verificação no modelo RFEM/RSTAB
• Exportação de dados para o MS Excel

Após o dimensionamento, os resultados são representados em tabelas claras e bem organizadas no módulo. Todos os valores intermédios (por exemplo, esforços internos determinantes, fatores de ajustamento, etc.) podem ser visualizados, tornando assim as verificações mais transparentes. Os resultados são ordenados e representados de acordo com casos de carga, secções, conjuntos de barras e barras.

Se a verificação não for cumprida, as secções em causa podem ser modificadas num processo de otimização. As secções otimizadas podem de seguida ser transferidas para o RFEM/RSTAB para recalcular a estrutura.

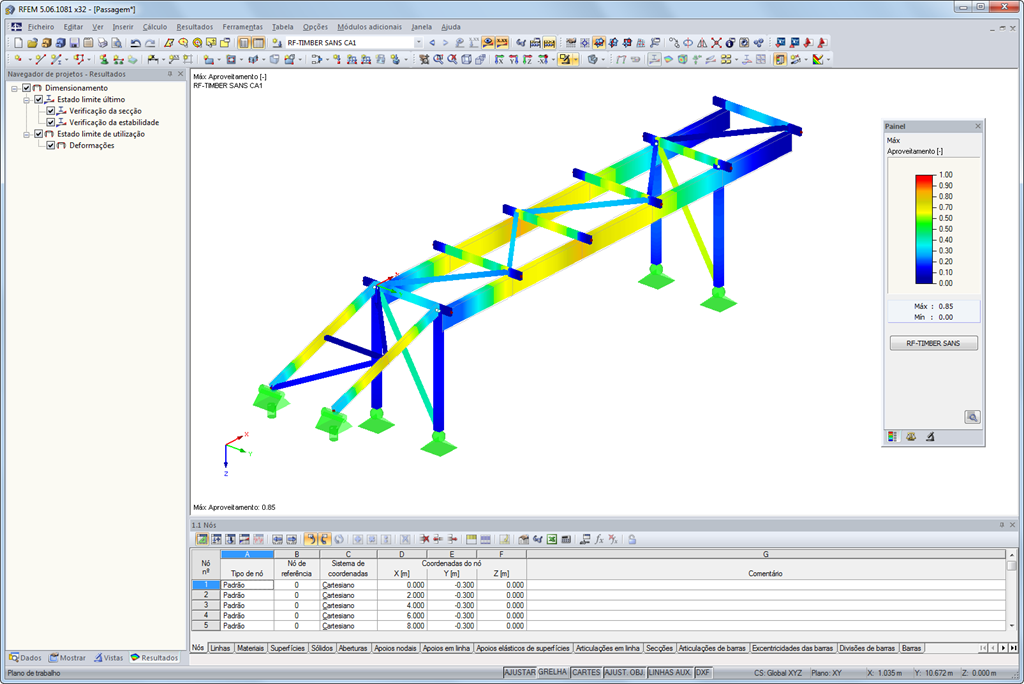

As relações de cálculo são representadas em diferentes cores no modelo RFEM/RSTAB, permitindo assim uma deteção rápida das secções que estão em estado crítico ou sobredimensionadas. A avaliação específica é também garantida através da representação dos diagramas de resultados na barra ou no conjunto de barras.

Além dos dados de entrada e dos resultados em tabelas, inclusive os detalhes do dimensionamento, o relatório de impressão permite a integração de gráficos referentes ao modelo. Fica garantida assim uma documentação ainda mais expressiva. O conteúdo do relatório e a extensão dos dados de saída podem ser selecionados especificamente para as verificações individuais.
