Po otwarciu modułu należy wybrać pręty/zbiory prętów, przypadki obciążeń, kombinacje obciążeń lub kombinacji wyników dla obliczeń stanu granicznego nośności, stanu granicznego użytkowalności i odporności ogniowej. Materiały w RFEM/RSTAB są wstępnie ustawiane a następnie mogą być wprowadzone do RF‑/TIMBER SANS. Charakterystyki materiałowe zgodne z odpowiednimi normami zapisane są w bibliotece.

Podczas sprawdzania przekrojów można zdecydować, czy wartości obliczeniowe mają być określone normowo czy zdefiniowane przez użytkownika. Po sprawdzeniu przekroju, możliwe jest przypisanie klas trwania obciążenia, wpływu temperatury i warunków wilgotności drewna.

Do analizy odkształceń niezbędne jest ustalenie długości odniesienia odpowiednich prętów i zbiorów prętów. Można też uwzględnić wygięcie w danym kierunku, wygięcie wstępne czy typ belki.

W przypadku obliczeń odporności ogniowej można zdefiniować strony zwęglenia pręta lub zbioru prętów.

• Pełna integracja z RFEM/RSTAB poprzez import wszystkich istotnych danych i sił wewnętrznych
• Wymiarowanie prętów na rozciąganie, ściskanie, zginanie, ścinanie i kombinację sił wewnętrznych
• Analiza stateczności dla zwichrzenia i wyboczenia według metody pręta zastępczego lub analizy drugiego rzędu
• Analiza stateczności dla wyboczenia i zwichrzenia według metody pręta zastępczego lub teorii drugiego rzędu
• Dowolna konfiguracja czasu i prędkości zwęglania oraz dowolny wybór stron zwęglania do obliczeń odporności ogniowej
• Południowoafrykańska biblioteka materiałów i przekrojów
• Zdefiniowane przez użytkownika wprowadzanie przekrojów prostokątnych i okrągłych
• Optymalizacja przekroju z możliwością eksportu do RFEM/RSTAB
• Opcjonalny import długości efektywnych z modułów dodatkowych RSBUCK lub RF‑STABILITY
• Szczegółowa dokumentacja wyników wraz z odniesieniami do równań obliczeniowych z zastosowanej normy
• Różne opcje filtrowania i sortowania wyników, w tym listy wyników według prętów, przekrojów, położenia x lub przypadków obciążenia, kombinacji obciążeń i kombinacji wyników
• Uwzględnienie wpływu warunków wilgotności drewna
• Wizualizacja kryteriów obliczeniowych modelu RFEM/RSTAB
• Eksport danych do MS Excel

Po zakończeniu obliczeń wyniki wyświetlane są w przejrzyście ułożonych tabelach. Aby obliczenia były bardziej przejrzyste, można uwzględnić wszystkie wartości pośrednie (np. decydujące siły wewnętrzne, współczynniki korekcyjne itp.). Wyniki są uporządkowane według przypadków obciążenia, przekrojów, prętów i zbiorów prętów.

Jeżeli analiza nie powiedzie się, odpowiednie przekroje można zmodyfikować w procesie optymalizacji. Zoptymalizowane przekroje można również przesłać do programu RFEM/RSTAB w celu przeprowadzenia nowych obliczeń.

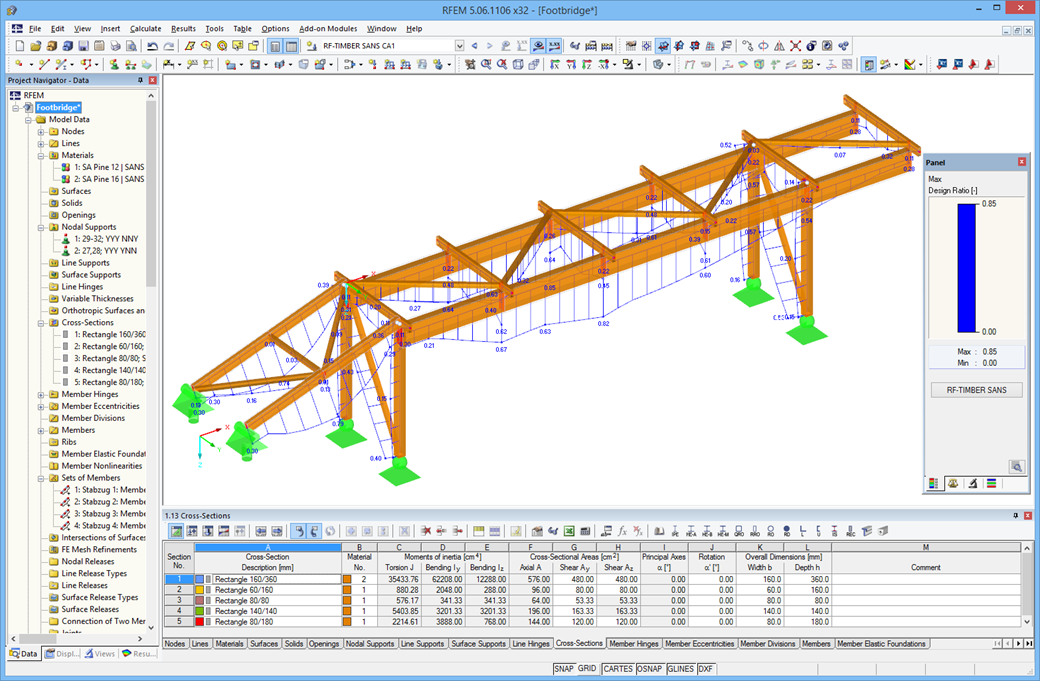

Stopień wykorzystania jest przedstawiony na modelu w programie RFEM/RSTAB za pomocą kolorów. W ten sposób można szybko rozpoznać obszary krytyczne lub przewymiarowane. Dokładną ocenę zapewniają wykresy wyników wyświetlane na pręcie lub zbiorze prętów.

Oprócz danych wejściowych i wyników, w tym szczegółowych informacji dotyczących obliczeń, wyświetlanych w tabelach, do protokołu wydruku można dodać wszystkie grafiki. W ten sposób dokumentacja jest przejrzysta i zrozumiała. Użytkownik może dostosować zawartość protokołu i żądany zakres wyników dla poszczególnych warunków projektowych.
