- Geração de tipos de torres triangulares ou retangulares
- Acesso às bibliotecas extensas de materiais e secções do RFEM/RSTAB
- Entrada simples da geometria através de segmentos de torre
- Bases de dados para tipos de contraventamentos verticais, horizontais e interiores
- Exportação confortável dos dados do modelo gerado para o RFEM/RSTAB
Funcionalidades
.png?mw=1024&hash=fe98d5f317d3585758ebd694632b3e48a95c88bd)
Tem alguma pergunta?
2024-05-23
Seminário web
2024-06-20
Seminário web
Duração: 00:00:23 min
Duração: 00:00:48 min
Duração: 00:00:55 min
Duração: 00:00:40 min
Duração: 00:00:11 min
Projeto de cliente
Duração: 00:00:06 min
Função do programa
Duração: 00:01:42 min
Duração: 00:01:33 min
O seguinte artigo técnico descreve a criação de uma plataforma personalizada para utilização numa torre quadrilateral nos módulos adicionais RF-/TOWER. Primeiro, comece com um modelo vazio do tipo 3D e defina quatro nós. A numeração e a posição desses nós é aqui muito importantes.
Modelação de um vórtice de Karman no RWIND
No RFEM 6 é possível guardar objetos selecionados (assim como estruturas completas) como blocos e utilizá-los novamente noutros modelos. Existem três tipos de blocos: Sem parâmetros, com parâmetros e blocos dinâmicos (em JavaScript). Este artigo apresenta o primeiro tipo de blocos (sem parâmetros).
O artigo seguinte descreve como criar um suporte de antena definido pelo utilizador que será utilizado no RF-/TOWER Equipment.
.png?mw=350&hash=1ff2520c8cd53eb4b710e5ddc15b287618d8ffd0)

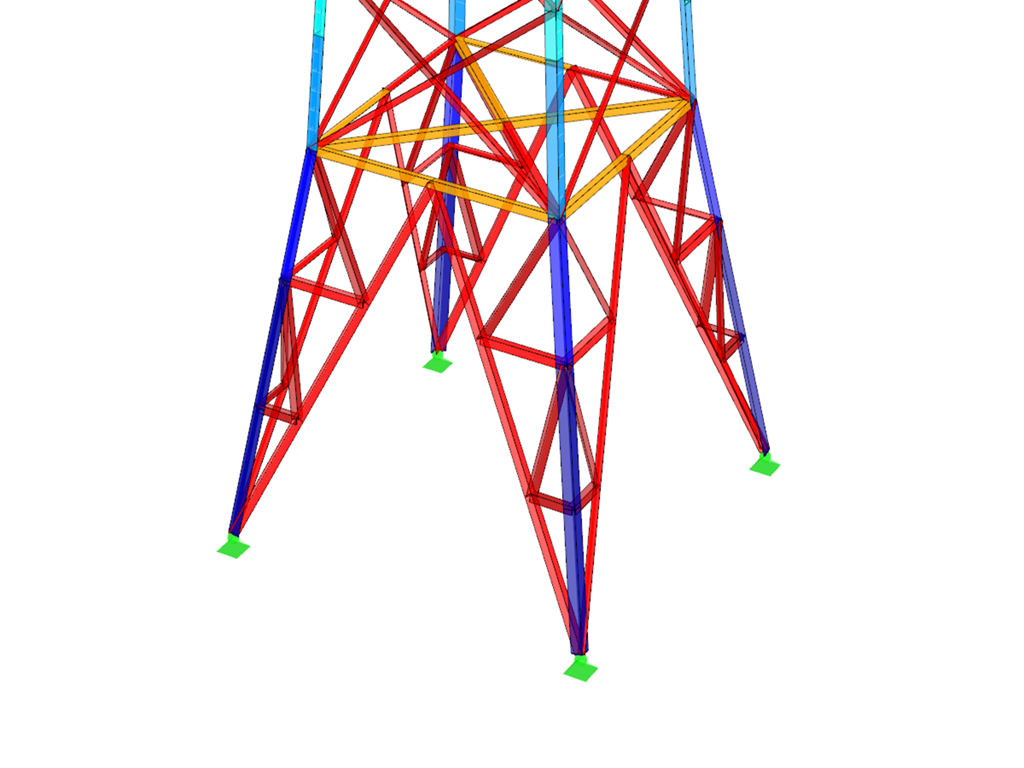

Por fim, é possível transferir os dados do modelo da torre triangulada, por exemplo, geometria e secções, para o RFEM/RSTAB através de um simples clique com o rato.
Todos os dados do módulo estão incluídos no relatório de impressão do RFEM/RSTAB. O conteúdo do relatório e a extensão dos dados de saída do programa podem ser selecionados especificamente para os dimensionamentos individuais.
Após a geração do modelo da torre triangulada, os dados gerados são apresentados em tabelas claras e bem organizadas. A saída de resultados inclui todas as especificações para articulações de extremidade de barras e comprimentos efetivos.
Para confirmação gráfica dos dados, pode ser utilizada a função Viewer que permite uma visualização em ecrã completo.
Em primeiro lugar, são definidos o tipo de torre, assim como os materiais e as secções relevantes. De seguida, é introduzida a geometria da torre através da especificação de segmentos de torre individuais. Para tal, as inclinações podem ser definidas através das larguras ou, de maneira relativa, através das alterações de geometria.
Após a introdução dos postes da torre, são definidos os diversos contraventamentos para a torre triangulada. O RF-/TOWER Structures permite dados detalhados para banzos horizontais e para contraventamentos interiores, assim como para contraventamentos verticais de torres não simétricas. A entrada é facilitada através de uma biblioteca extensa de tipos parametrizados de contraventamentos.
Em cada janela de entrada de dados está à disposição um gráfico interativo, o qual apoia a introdução do modelo.
.png?mw=512&hash=bfe5957fdf58f443ee908aea0e6eca9b259e6171)
- Geração de tipos de torres triangulares ou retangulares
- Acesso às bibliotecas extensas de materiais e secções do RFEM/RSTAB
- Entrada simples da geometria através de segmentos de torre
- Bases de dados para tipos de contraventamentos verticais, horizontais e interiores
- Exportação confortável dos dados do modelo gerado para o RFEM/RSTAB
O módulo RF-TOWER do RFEM 5 já foi implementado no RFEM 6?
É possível calcular e dimensionar mastros de transmissão 5G, mastros de antena ou torres com o software da Dlubal?
Como é que posso aplicar cargas de superfície a uma estrutura aberta no RFEM 6?
Como é que considero a resistência da zona afetada por soldadura para o alumínio?
Em escadas com uma geometria complicada, geralmente é difícil verificar as soldaduras através de métodos analíticos. Como é que isso pode ser feito com o RFEM?
Como é que se aplica carga em barras que não são coplanares no RFEM 6?
