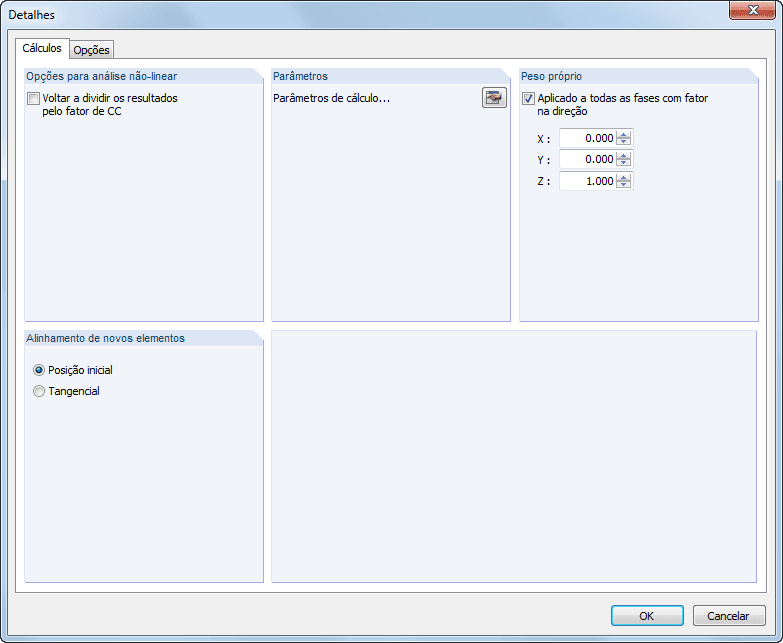

O cálculo das "cargas permanentes" é efetuado por uma análise de grandes deformações, sucessivamente para cada fase de construção.
As diferenças geométricas que se geram entre o sistema ideal e o sistema deformado devido à fase de construção anterior são compensadas internamente. A seguinte fase de construção tem como base o sistema tensionado da fase de construção anterior.
Seminário web
Seminário web
Base de dados de conhecimento
Projeto de cliente
Função do programa
Base de dados de conhecimento
.png?mw=350&hash=cb608b662a8dcf0f0bc5c92793c5cbbca1755d74)
Projeto de cliente
Após o cálculo bem-sucedido, os resultados para cada fase de construção são listados diretamente numa tabela do módulo ou exportados para o RFEM/RSTAB, onde também podem ser avaliados graficamente no modelo da estrutura.
O módulo cria casos de resultados para cada fase de construção, bem como uma combinação de 'envolvente' incluindo os valores máximos e mínimos de todas as fases de construção. Os resultados e a combinação envolvente podem ser utilizados nos seguintes dimensionamentos em diferentes módulos adicionais do RFEM/RSTAB.
O cálculo das "cargas permanentes" é efetuado por uma análise de grandes deformações, sucessivamente para cada fase de construção.
As diferenças geométricas que se geram entre o sistema ideal e o sistema deformado devido à fase de construção anterior são compensadas internamente. A seguinte fase de construção tem como base o sistema tensionado da fase de construção anterior.
Depois de criar a estrutura completa no RFEM/RSTAB, os elementos individuais, assim como os casos e grupos de cargas são atribuídos às correspondentes fases de construção. Para cada fase, é possível modificar as definições de articulações de barras e condições de apoio em nós.
Desta maneira, podem ser modeladas alterações do sistema, como ocorrem, por exemplo, em sucessivos rejuntamentos de vigas de pontes ou assentamento de pilares. Os casos e grupos de carga definidos no RFEM/RSTAB são repartidos no módulo por "cargas permanentes" e "cargas temporárias".
Os resultados das cargas temporárias são sobrepostos com as cargas permanentes. Desta maneira, é possível determinar os esforços internos máximos de diferentes posições da grua ou de cargas de montagem temporárias disponíveis apenas numa fase de construção.
