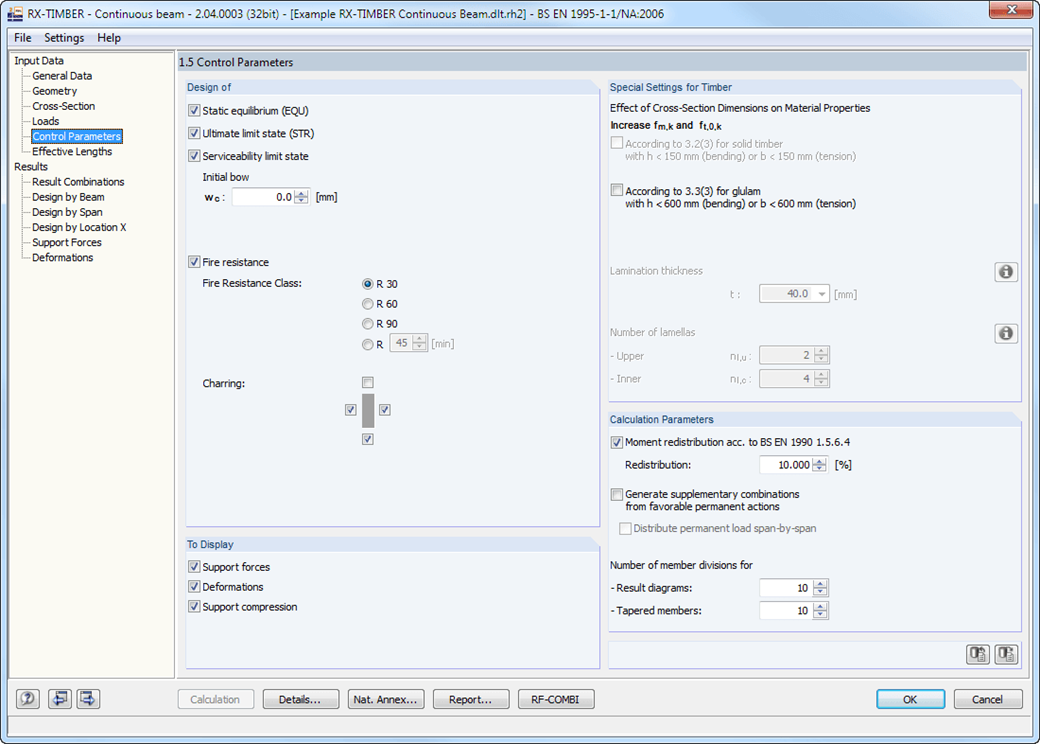

No módulo Continuous Beam, podem ser definidas as seguintes especificações para o cálculo:

• Verificação do estado limite último, estado limite de utilização e/ou proteção contra incêndio
• Seleção das verificações que devem ser efetuadas
• Determinação se as reações de apoio e as deformações devem estar nos dados de saída ou não
• Ajustamento dos valores limite recomendados para verificação do estado limite de utilização
• Definição dos parâmetros para efetuar as verificações da proteção contra incêndio pelo método simplificado
• Definição se a verificação da vibração deve ser efetuada

Para a modelação da viga, estão disponíveis várias opções. A entrada da geometria é auxiliada através de representações gráficas. As alterações são atualizadas automaticamente. A flecha das consolas pode ser definida na verificação do estado limite de utilização, independentemente da flecha no vão.

Para a entrada de cargas permanentes (por exemplo, estrutura da cobertura) pode também ser utilizada uma biblioteca de materiais extensa, possível de ser expandida. Os geradores integrados no RX-TIMBER Roof permitem uma criação confortável de diversos casos de carga de vento e neve.

Os casos de carga são representados graficamente para controlo e sobrepostos em combinações de carga automaticamente geradas segundo o Eurocódigo 5. A entrada de dados é, por isso, reduzida a um mínimo. A definição manual de cargas é também possível.

A seguir ao dimensionamento bem-sucedido, o módulo apresenta todas as verificações realizadas com todos os resultados intermédios necessários, em tabelas claras e bem organizadas. Uma vez que o programa apresenta também resultados intermédios, as verificações tornam-se mais transparentes e rastreáveis. Além disso, é possível representar numa janela separada o diagrama de resultados de uma qualquer posição x da viga. Para tal, o RX-TIMBER Roof pode representar as deformações, assim como os esforços internos individuais.

As verificações incluindo detalhes de dimensionamento e diagramas de resultados selecionados podem ser resumidos no relatório de impressão, sendo assegurada uma documentação bem estruturada. O relatório de impressão pode ser completado com gráficos, descrições, imagens etc. Igualmente, o utilizador pode definir individualmente quais os dados do cálculo que devem aparecer no relatório de impressão.
