RX-TIMBER Continuous Beam | Vérification

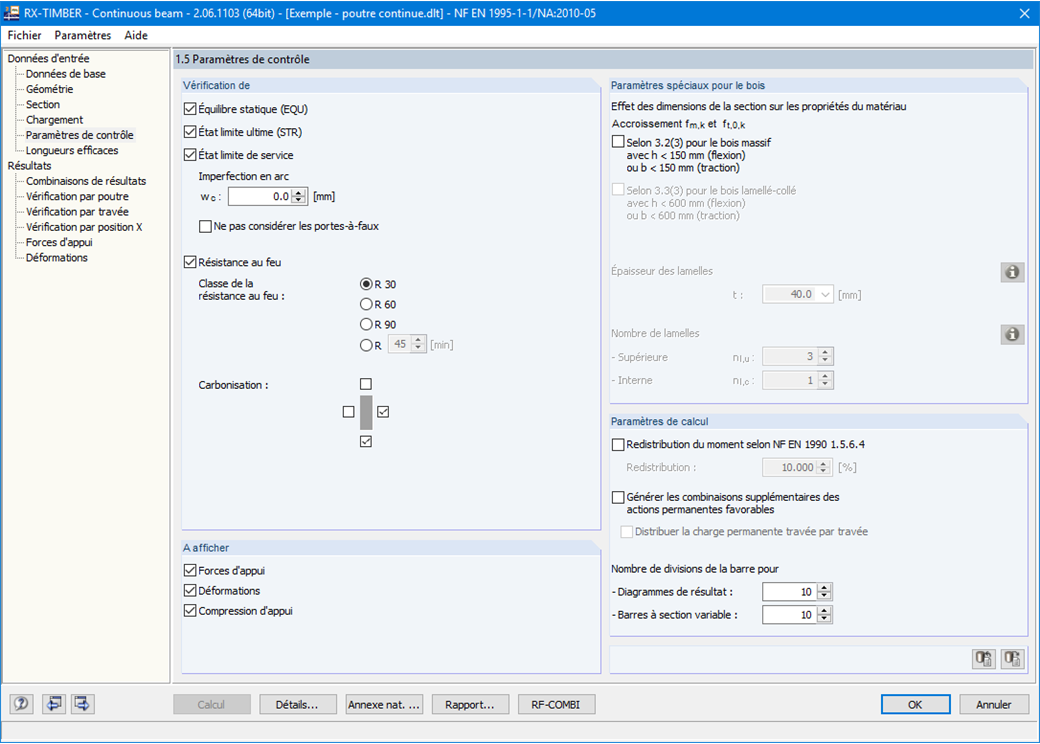

Dans le module RX-TIMBER Continuous Beam , les spécifications suivantes peuvent être définies pour le calcul :

• Vérification de l'ELU, de l'ELS et/ou de la résistance au feu
• Sélection des types de vérification à effectuer
• Décision si les forces d'appui et les déformations sont à déterminer
• Ajustement des valeurs limites recommandées aux ELS
• Détermination des paramètres pour la vérification de la protection incendie selon la méthode simplifiée
• Décision si toutefois la vérification des vibrations doit être effectuée

Il existe différentes options disponibles pour la modélisation des poutres. Les représentations graphiques facilitent l'entrée de la géométrie. Les modifications sont immédiatement prises en compte et appliquées. La flèche des porte-à-faux peut être définie indépendamment de la flèche dans la travée lors de la vérification à l'état limite de service.

Pour entrer des charges permanentes (par exemple, la structure d'une toiture), vous pouvez utiliser une bibliothèque de matériaux complète et extensible. Les générateurs intégrés dans RX-TIMBER Purlin permettent de générer facilement des cas de charge de vent et de neige.

Les cas de charge sont affichés graphiquement et superposés dans des combinaisons de charges générées automatiquement selon l'EC 5. Les données d'entrée requises sont ainsi réduites au minimum. Cependant, vous pouvez également entrer les spécifications de charge manuellement.

Une fois le calcul terminé, les résultats des vérifications effectuées, y compris toutes les valeurs intermédiaires requises, sont affichés dans des tableaux de résultats clairement organisés selon différents critères. La transparence de toutes les vérifications est garantie grâce aux détails affichés dans le programme. Il est possible d'afficher la distribution des efforts internes pour chaque position x de la poutre dans une fenêtre graphique séparée. Les déformations et les efforts internes individuels peuvent y être affichés.

Des vérifications avec des détails de calcul et des diagrammes de résultats sélectionnés peuvent être ajoutés au rapport d'impression, fournissant ainsi une documentation claire. Le rapport d'impression peut inclure des graphiques, des descriptions, des dessins, etc. De plus, vous avez la possibilité de sélectionner les données de calcul qui seront incluses dans le rapport.
