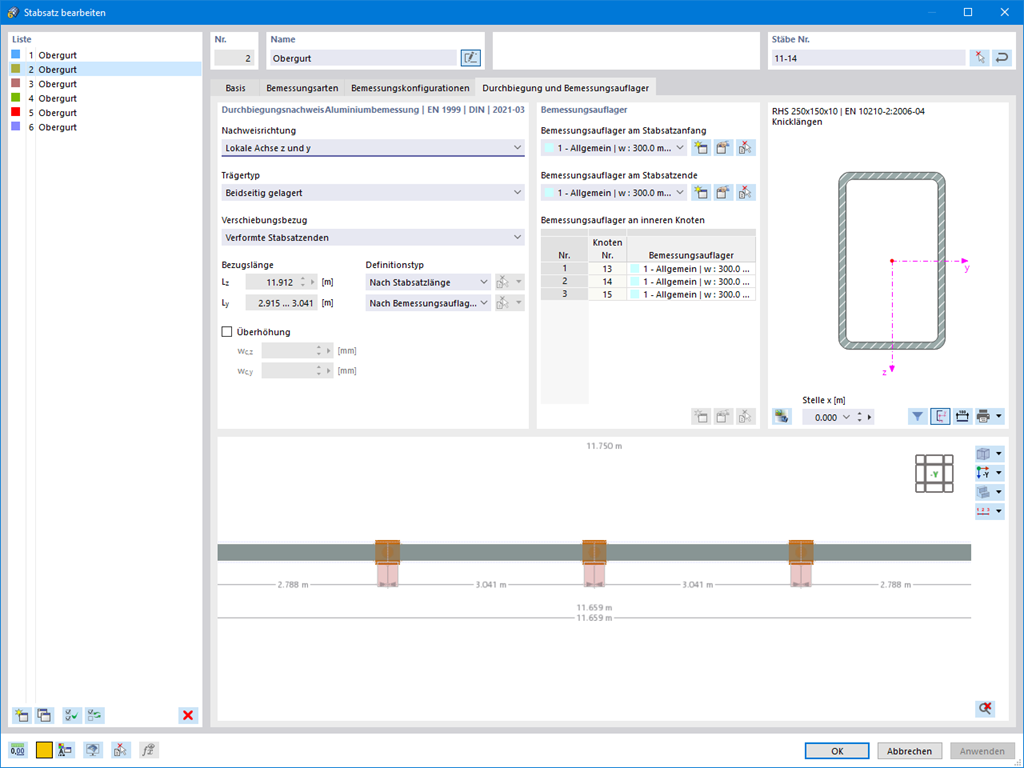

Ao calcular o limite de deformação, tem de considerar determinados comprimentos de referência. Estes comprimentos de referência e os segmentos a serem verificados podem ser definidos independentemente uns dos outros, dependendo da direção. Para fazer isso, define apoios de cálculo nos nós intermédios de uma barra e atribui-os à respetiva direção para a análise da deformação. Isto cria segmentos nos quais é possível permitir a sobreelevação para cada direção e segmento.
Dimensionamento de alumínio | Ajuste manual dos comprimentos de referência e segmentação por direção
Tem alguma pergunta?
2024-05-23
Seminário web
2024-06-20
Seminário web
Duração: 00:02:24 min
Função do programa
Duração: 00:00:33 min
Função do programa
Duração: 00:00:41 min
Função do programa
Duração: 00:00:45 min
Duração: 00:00:00 min
Duração: 01:02:00 min
Duração: 02:55:37 min
Duração: 00:01:22 min
Duração: 00:52:59 min
Para o período de utilização de uma estrutura, as deformações não devem exceder determinados valores limite. Um exemplo mostra como a flecha de barras pode ser verificada com os módulos de dimensionamento.
Este artigo irá mostrar como modelar e dimensionar estruturas de cabos no RFEM 6 e no RSTAB 9.
Este artigo mostra e explica a influência da rigidez à flexão de cabos sobre os esforços internos. Este artigo também dá dicas sobre como reduzir esta influência.
Norma ASCE 7-22 [1] , secção. 12.9.1.6 especifica quando os efeitos P-delta devem ser considerados ao realizar uma análise de espectro de resposta modal para o dimensionamento sísmico. Na NBC 2020 [2], enviados. 4.1.8.3.8.c fornece apenas um curto requisito para que os efeitos de deslocamento devido à interação das cargas de gravidade com a estrutura deformada sejam considerados. Portanto, pode haver situações em que os efeitos de segunda ordem, também conhecidos como P-delta, devem ser considerados ao realizar uma análise sísmica.
O módulo Dimensionamento de alumínio oferece-lhe várias opções. Aqui também é possível verificar secções gerais que não estão predefinidas na biblioteca de secções. Por exemplo, crie uma secção no programa RSECTION e depois importe-a para o RFEM/RSTAB. Dependendo da norma de dimensionamento utilizada, pode optar entre vários formatos de verificação. Isso inclui, por exemplo, a verificação da tensão equivalente.
Se tiver uma licença para o RSECTION e o Secções efetivas, também pode realizar as verificações tendo em consideração as propriedades da secção efetiva de acordo com a EN 1999-1-1.
Ao efetuar a ligação de componentes tracionados com ligações a parafuso, é sabido com certeza que tem de ter em consideração o enfraquecimento da secção devido aos orifícios dos parafusos. Os programas de cálculo estrutural também têm uma solução para isso. No módulo Dimensionamento de alumínio, pode introduzir uma redução local da secção de barra. Introduzir a redução da secção como um valor absoluto ou como percentagem da área total.
Para a análise de estabilidade, utilizou-se um solucionador de valores próprios interno para determinar o fator de carga crítica? Neste caso, é possível exibir como resultado a forma do modo determinante do objeto a ser dimensionado.
- Cálculo de flechas e comparação com valores limite normativos ou ajustados manualmente
- Consideração de contra-flechas no cálculo das flechas
- Possibilidade de diferentes valores limite dependendo do tipo de situação de dimensionamento
- Ajuste manual de comprimentos de referência e segmentação por direção
- Cálculo de flechas relacionadas com a estrutura inicial ou com a estrutura deformada
- Verificações mais detalhadas dependendo da norma de dimensionamento selecionada (por exemplo, verificação de vibrações de acordo com a EN 1999-1-1, 7.2.3)
- Saída de resultados gráfica integrada no RFEM/RSTAB, por exemplo, utilização de valor limite, deformação ou flecha
- Integração completa dos resultados no relatório de impressão do RFEM/RSTAB
