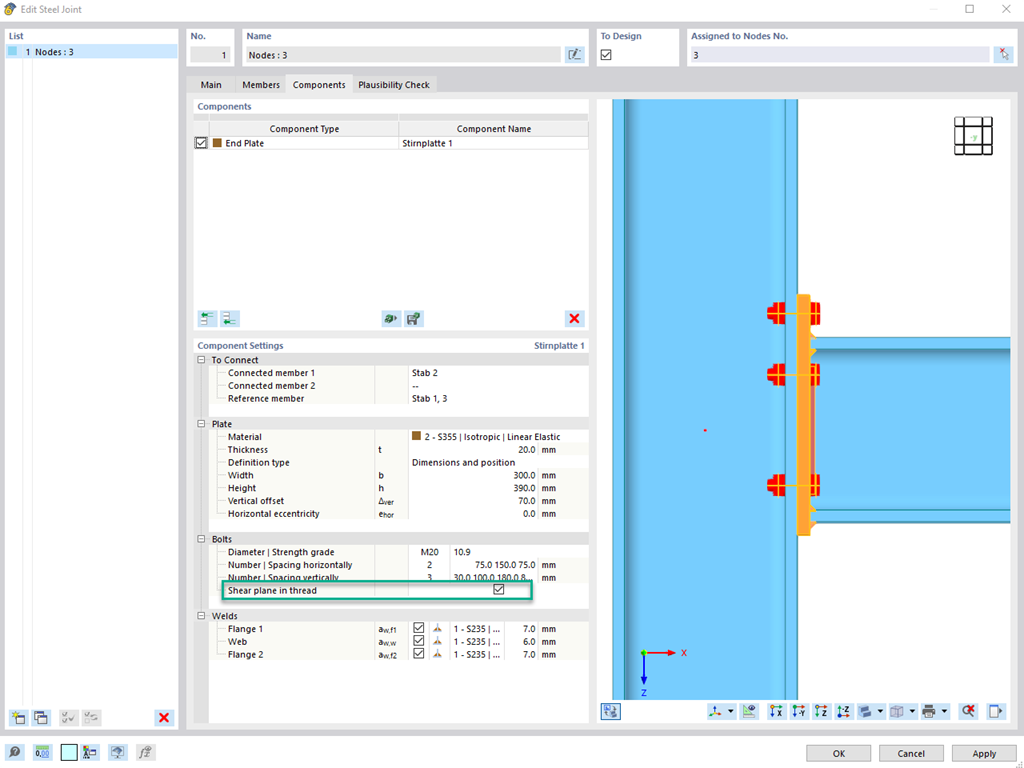

Para determinar a resistência ao corte dos parafusos, pode utilizar o módulo Ligações de aço para especificar se existe uma espiga ou uma rosca no plano de corte.
Ir para o vídeo explicativoResistência ao corte de parafusos
O módulo Ligações de aço permite classificar as rigidezes das ligações.
Além da rigidez inicial, a tabela também apresenta os valores limite para ligações articuladas e rígidas para os esforços internos selecionados N, My e/ou Mz. A classificação resultante é então apresentada como "articulado", "semirrígido" ou "rígido".
Ir para o vídeo explicativoNo módulo {%="#/pt/produtos/software-aef-rfem/modulos-para-rfem-6/ligacoes/ligacoes-de-aco/ligacoes-de-aco/entrada-de-aco]] , tem a opção de considerar o pré-esforço dos parafusos na análise de todos os componentes.
O pré-esforço pode ser ativado facilmente através da caixa de seleção nos parâmetros dos parafusos e tem impacto na análise tensão-deformação e na análise da rigidez.
Ir para o vídeo explicativoNo módulo Ligações de aço, pode dimensionar ligações de barras com secções compostas. Além disso, pode realizar verificações de ligações para quase todas as secções de parede fina na biblioteca do RFEM.
Ir para vídeo explicativoCom o componente "Placa de ligação", pode criar adicional e automaticamente uma nova chapa de gusset no módulo Ligações de aço. Isto permite poupar componentes separados e os restantes elementos, tais como a chapa de capitel e a lingueta, são automaticamente considerados com as suas dimensões.
Ir para o vídeo explicativo
