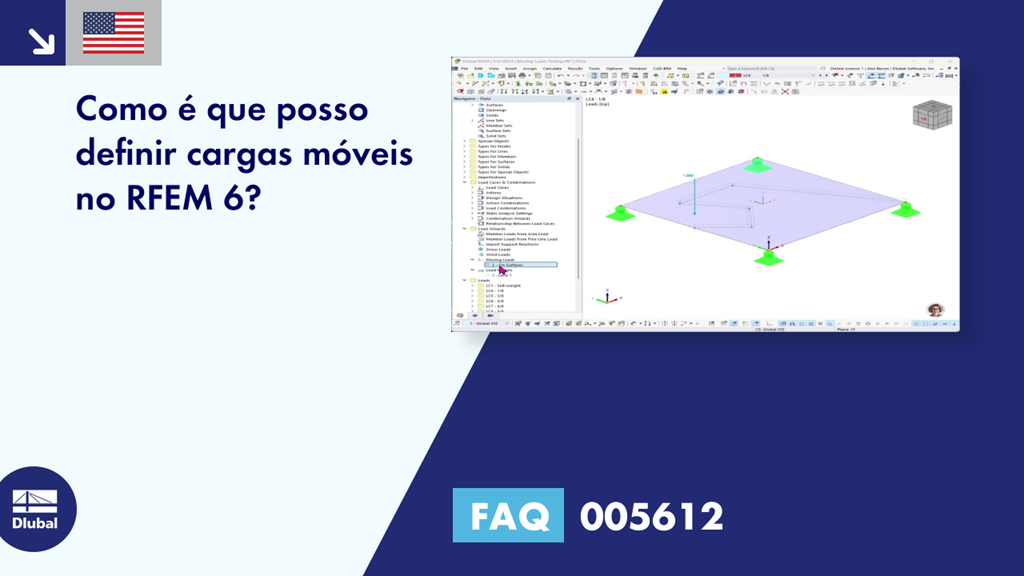

FAQ 005612 | Como é que posso definir cargas móveis no RFEM 6?

Pergunta:
Como é que posso definir cargas móveis no RFEM 6?

Resposta:
As cargas móveis podem ser encontradas na pasta Assistentes de cargas no navegador Dados ou através do menu Inserir. Quando abre a caixa de diálogo, tenha em atenção que as cargas móveis apenas podem ser aplicadas às superfícies. Esta função estará disponível numa atualização futura do RFEM 6 para barras.
No separador Geral, selecione as superfícies pretendidas. O caminho para o carregamento tem de ser definido como um conjunto de linhas desenhadas no modelo. Em seguida, determine o número de faixas que pretende definir. Para cada faixa, pode definir parâmetros juntamente com um desvio e/ou amortecedor.
No separador Movimentos, selecione a definição da faixa na tabela, depois crie uma definição do modelo de carga na célula na coluna Modelo de carga. Nesta caixa de diálogo de definição, é decidido o número dos componentes da carga. Para cada componente, pode ser definido pelo utilizador o seguinte:

• Tipo de carga
• Sistema de coordenadas
• Direção da carga
• Tipo de carga
• Posição X e Y
• Magnitude da carga

Depois de definido, pode ser aplicado um fator de carga. Também pode optar por definir uma distância em relação à carga anterior ou decidir se este movimento está relacionado de forma independente com a carga anterior.

Cargas móveis – separador movimentos

Cargas móveis – casos de carga
