Dotaz:

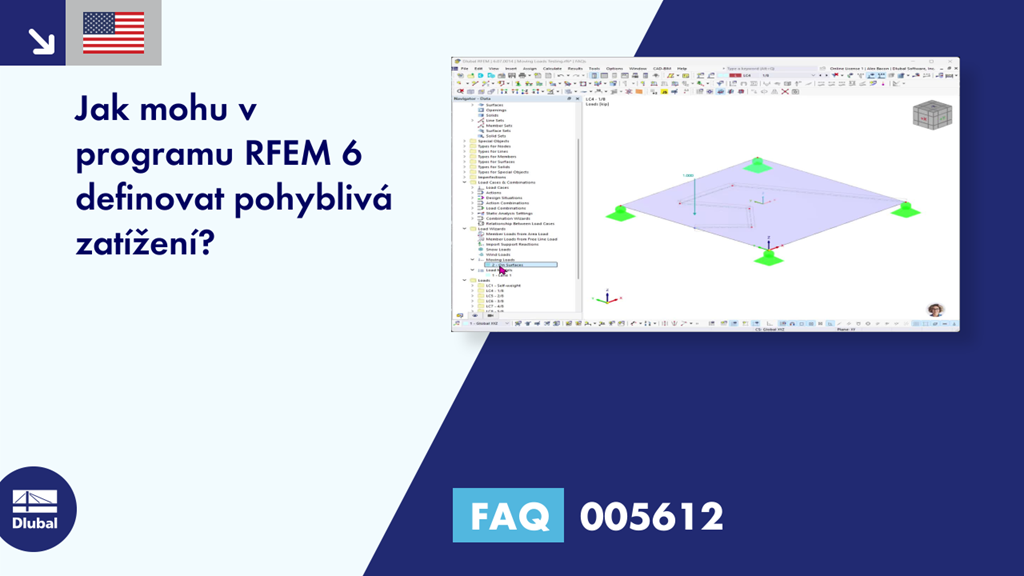

Jak mohu v programu RFEM 6 definovat pohyblivá zatížení?
Odpověď:
Pohyblivá zatížení najdete v navigátoru Data ve složce Generátory zatížení nebo pomocí nabídky Vložit. Otevřete dialog, ale nezapomeňte přitom, že pohyblivá zatížení lze zatím aplikovat pouze na plochy. Tato funkce bude pro pruty k dispozici v budoucí aktualizaci programu RFEM 6.
V záložce Základní údaje vybereme požadovanou plochu/plochy. Dráha pro zatížení musí být definována jako sada linií nakreslených v modelu. Dále zadejte počet jízdních pruhů. Pro každý jízdní pruh lze definovat parametry spolu s odsazením a/nebo nárazníkem.
V záložce Pohyby vyberte v tabulce definici jízdního pruhu a poté vytvořte definici modelu zatížení v buňce ve sloupci Model zatížení. V tomto dialogu se stanovuje počet složek zatížení. Pro každou komponentu může uživatel definovat:
- Typ zatížení
- Souřadný systém
- Směr zatížení
- Typ zatížení
- Poloha X a Y
- Velikost zatížení
Jakmile je toto nastavení zadáno, lze aplikovat součinitel zatížení. Můžete také zadat vzdálenost od předchozího zatížení nebo se rozhodnout, zda tento pohyb souvisí nezávisle s předchozím zatížením.
► Obrázek | Záložka Pohyblivá zatížení - Pohyby https://www.dlubal.com/cs/img/053172
V poslední záložce Zatěžovací stavy se automaticky vygenerují potřebné zatěžovací stavy.
► Obrázek | Pohyblivá zatížení - Zatěžovací stavy https://www.dlubal.com/cs/img/053173
