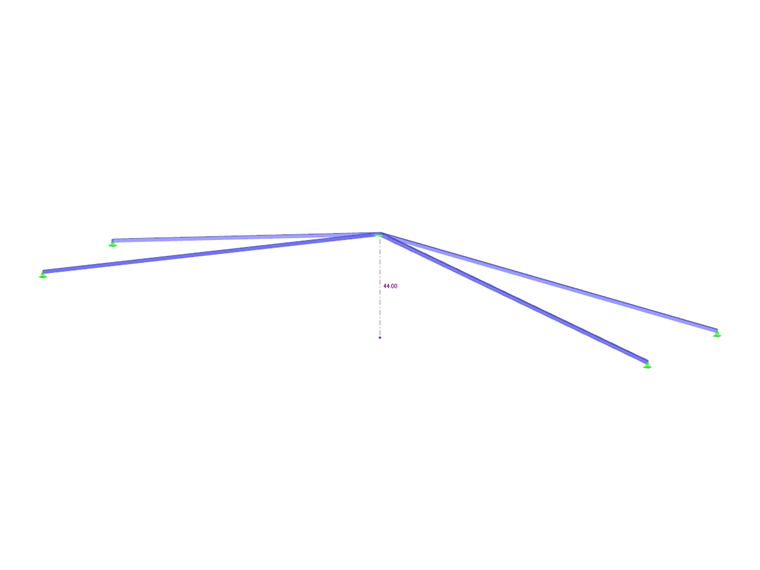

O modelo da estrutura é constituído por quatro vigas de treliça que estão incorporadas nos apoios de articulação. A estrutura é carregada pela força concentrada e, alternativamente, pela deformação nodal imposta para além do ponto limite crítico quando ocorre a falha pós-critica. No RFEM 5 e no RSTAB 8, a deformação nodal imposta é utilizada para obter o caminho de equilíbrio completo da falha pós-crítica. O peso próprio não é considerado neste exemplo. Determine the relationship between the actual loading force and the deflection, considering large deformation analysis. Calcule o fator de carga para as flechas definidas.
Falha pós-crítica na treliça de quatro barras
