Manual online do RFEM | 4.4 Superfícies

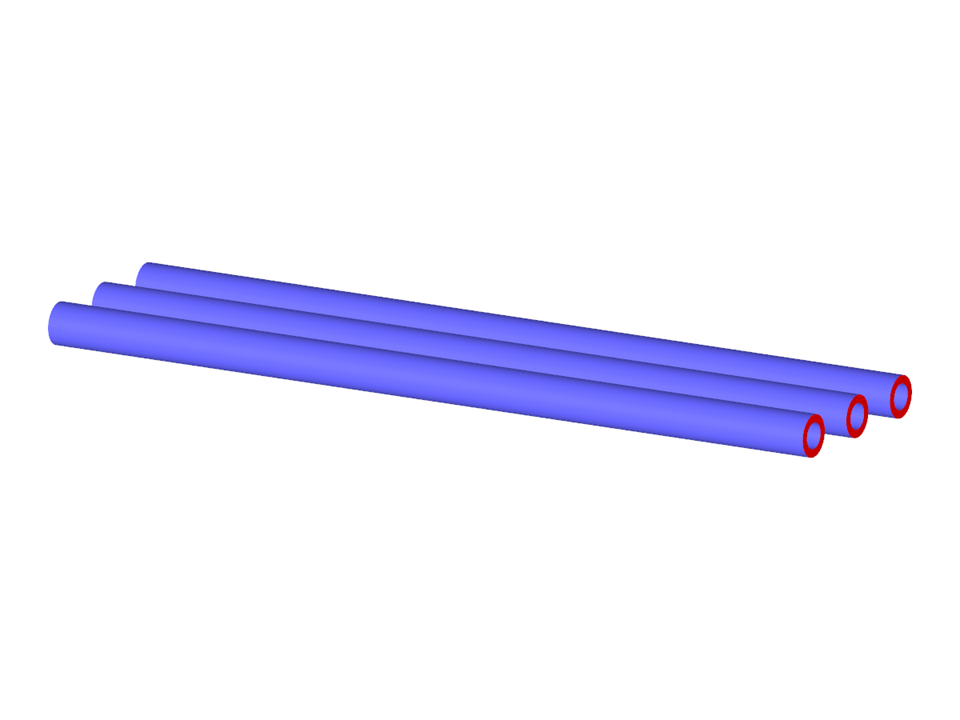

Determine analiticamente o momento de inércia de torção para a secção do tubo (superfície em anel) e compare os resultados para diferentes espessuras de parede com a solução numérica no RFEM 5 e no RSTAB 8.
Exemplo de verificação 000001 | 3
| Número de nós | 6 |
| Número de linhas | 3 |
| Número de barras | 3 |
| Peso total | 0,030 t |
| Dimensões | 1,000 x 0,200 x 0,000 m |
| Versão do programa | 5.05.33 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
